27 sep 2026 21:36 #24507 af PaleRider
AB1100a precedent blev oprettet af PaleRider
Hej

Sidder Med en ab1100a precedent effektforstærker, og ska bruge noget information omkring hvor jeg måler BIAS værdi?

Jeg har kun kunne finde r52 hvor jeg kan se en justerbar værdi.
men jeg tror ikke det er det rigtige sted at aflæse.

Jeg har service manual, men jeg kan ikke finde noget i den om bias



Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
27 sep 2026 23:54 #24508 af Thomas.C
Besvaret af Thomas.C på emne AB1100a precedent
Du måler over emitter modstandene og der skal være 6mV
- - - - - - - - - - - - - - - - - - - - - -
Personen med bedre forståelsesevne end 98% af hele verdens befolkning, har formået at gøre H4A til nordens mindst besøgte forum

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 06:47 - 28 sep 2026 06:48 #24509 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent
Tak for svar..

kan du sige mig hvor de sidder, emitter modstandene?
Sidste redigering: 28 sep 2026 06:48 ved PaleRider.

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 09:01 #24510 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent

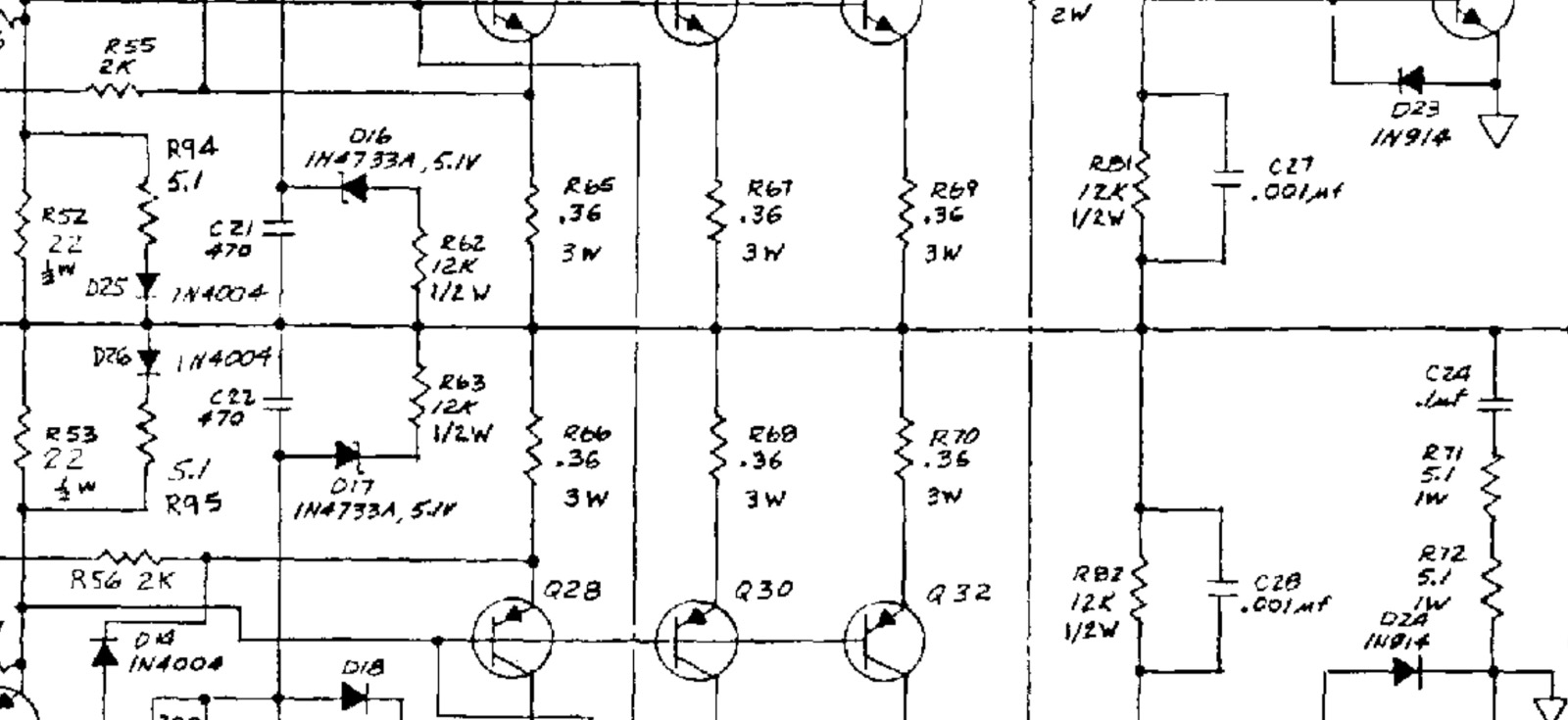

Det jeg lige kan finde er disse her:

r65 r66 r67

r68 r69 r70

pr modul

Men mit DMM måler bare 0.00mVdc

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 09:06 #24511 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent


Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
28 sep 2026 09:13 - 28 sep 2026 13:09 #24512 af Thomas.C
Besvaret af Thomas.C på emne AB1100a precedent
Ja det er dem. Du måler bare hen over dem og der skal så som sagt være 6 mV

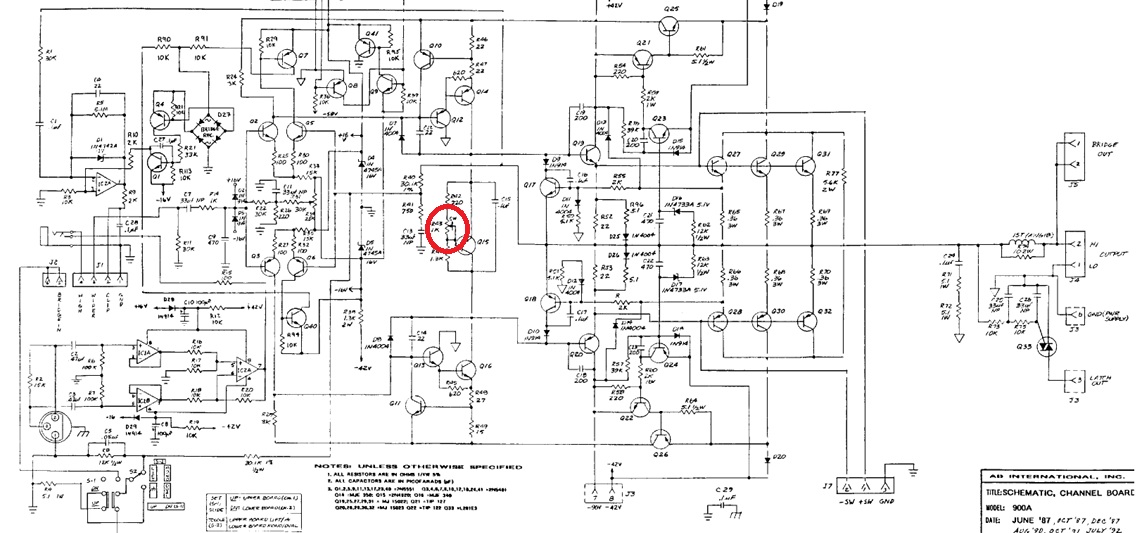

Hvis ikke du kan måle nogen spænding kan det være q15 ved potentiometeret i den røde cirkel der er kortsluttet

Men vil du være helt sikker, så er det Elektrofix eller Boydk her på siden der skal ind over
[img




- - - - - - - - - - - - - - - - - - - - - -
Personen med bedre forståelsesevne end 98% af hele verdens befolkning, har formået at gøre H4A til nordens mindst besøgte forum
Sidste redigering: 28 sep 2026 13:09 ved Thomas.C.

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 09:33 #24513 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent
Okay. Jeg har li målt på dem med DMM

der ser ikke ud til der sku være noget kortsluttet.

men der må være noget et sted…

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 09:40 #24514 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent
Hm..

d11 og d26 dioder

måler som kortsluttet

Dem skifter jeg lige…

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 12:23 #24515 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent
Okay

det gav ik noget, ingen forandring. Jeg måler dem stadig som kortsluttet

jeg måler 27ohm over dioderne når de er monteret, nok til st give udslag som kortsluttet på mit DMM.



Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
28 sep 2026 13:14 #24516 af Thomas.C
Besvaret af Thomas.C på emne AB1100a precedent
Prøv at ohm´e Kollektor og Emitter på Q15 ved potentiometeret. Den må selvfølgelig ikke være kortsluttet.
Prøv at tænde op for forstærkeren og mål spændingen over samme ben
- - - - - - - - - - - - - - - - - - - - - -
Personen med bedre forståelsesevne end 98% af hele verdens befolkning, har formået at gøre H4A til nordens mindst besøgte forum

Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
28 sep 2026 13:16 #24517 af Thomas.C
Besvaret af Thomas.C på emne AB1100a precedent

Okay

det gav ik noget, ingen forandring. Jeg måler dem stadig som kortsluttet

jeg måler 27ohm over dioderne når de er monteret, nok til st give udslag som kortsluttet på mit DMM.




Når du måler kortslutning er det så fordi DMM hyler eller viser den 0 ohm ?
27 ohm vil jeg tro er fordi der sidder en 27 ohm lige ved dioden
- - - - - - - - - - - - - - - - - - - - - -
Personen med bedre forståelsesevne end 98% af hele verdens befolkning, har formået at gøre H4A til nordens mindst besøgte forum

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 13:35 #24518 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent
Ja DMM hyler

og jeg måler 27ohm over dioden.

der sidder en R lige efter dioden som måler 5.1ohm i kredsløb

Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
28 sep 2026 13:38 #24519 af Thomas.C
Besvaret af Thomas.C på emne AB1100a precedent
Problemet er at nogle multimetre hyler så snart de er under 20-30 ohm.

Hvad måler den Q15 ?
- - - - - - - - - - - - - - - - - - - - - -
Personen med bedre forståelsesevne end 98% af hele verdens befolkning, har formået at gøre H4A til nordens mindst besøgte forum

Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
28 sep 2026 13:42 #24520 af Boydk
Besvaret af Boydk på emne AB1100a precedent

Ja DMM hyler

og jeg måler 27ohm over dioden.

der sidder en R lige efter dioden som måler 5.1ohm i kredsløb
Der sidder 5,1 + 22 ohm tværs over dioden. Derfor måler den 27 ohm. Du kan kun måle dioden, hvis du løfter det ene ben. Den/de fejler
med garanti ingenting. Havde dioden været defkt, havde du målt noget mindre en 27 ohm.

Venligst Log på eller Opret en konto for at deltage i samtalen

  • PaleRider
  • Emne forfatter
  • Offline
  • Senior bruger
  • Senior bruger
Mere
28 sep 2026 13:54 #24521 af PaleRider
Besvaret af PaleRider på emne AB1100a precedent
Du har fuldstædig ret, de tester som de skal i min komponent tester.

Der kommer lyd igennem.
Men det er meget lavt volume.
