Sjov med subbas

Sjov med subbas . Det er nu ikke kun sjov , det kan også komme til at virke særdeles godt .

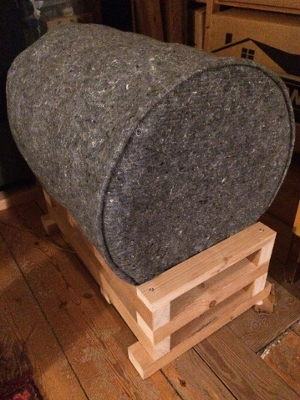

Jeg fik denne ide om at sætte basenhederne bag hinanden med nogle lange gevindstænger ,i en dipol opsætning , pakket ind i hundetæpper .




Til denne forsøgsopstilling valgte at bygge 2 subbasser med prisbillige 15" enheder ( 4stk. pr. side ) , Thornton T1501-5-4B .
Der deles ved ca. 35 hz med et " kæmpe " 2. ordens filter , 22 mH og 350 uF . Dette kan selvfølgelig gøres anderledes , 2 subforstærker med indstilleligt filter eller en effektforstærker med et " lille " passivt filter i indgangen pr. side .

Ved lav lydstyrke kan man ikke høre subbasserne , men man kan mærke at de bevæger sig . Det sjove er at der er mere " luft " omkring hovedhøjttalerne hele vejen op i frekvensområdet .

Sjovt princip

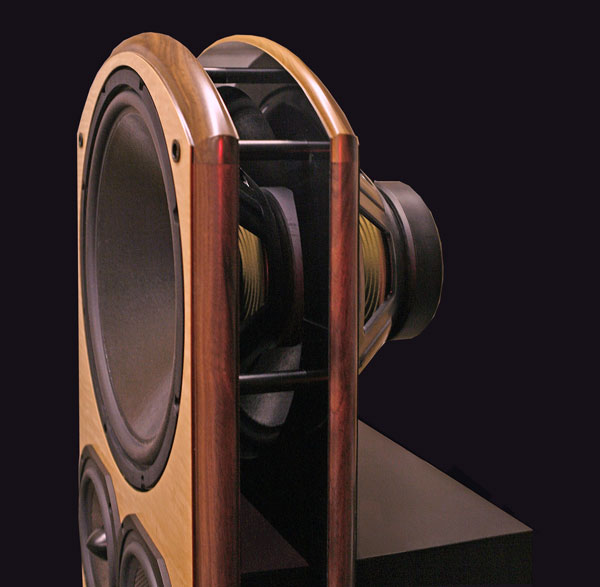

Det minder om det Legacy bruger i deres højttalere. Selv har jeg ikke prøvet den slags.





Kunne være sjovt at se hvordan det opførte sig hvis det var et rør i stedet for "tæpper"

Men enheden kender jeg, for det er helt den samme som jeg monterede føler på og brugte som servobas i mit tidligere system.
Temmelig meget enhed for få kroner.


Tæpperne er tænkt som at det skal virke som et isobarisk system , samt at dæmpe for unoder i basserne højfrekvente lyde og ringninger fra chassierne . Der er jo en grund til at enhederne er så billge !

Hvis man vil opgradere dem kan man afstive membranerne med araldit for at gøre dem stive og det vil også sænke fs , egenresonansen ! Måske dæmpning af chassierne med bitumen eller mdf

Jeg vil da meget gerne høre om dine følere på enhederne og elektronikken . Tænker på at genopfinde de aktive basabsorbere der blev lavet engang i 90`erne ! Selvom jeg ikke syntes jeg har de store problemer med for meget bas og stående bølger , jeg bor i en gammel lejlighed med delvist løst gulv . Mine subbasser står pt. på champagnepropper , der er ingen døre til de andre rum og jeg har åbnet til skorstenen , som så virker som en kæmpe Helmholz-resonator ! Når jeg spiller højt musik kan jeg mærke bassen i benene og kroppen , men når jeg føler med hænderne på gulvet er der ikke meget rystelser .

Ideen med det isobariske system er tyvstjålet fra Celestion`s dipole subbassers halvkugler !

silentaudio skrev:

Jeg vil da meget gerne høre om dine følere på enhederne og elektronikken . Tænker på at genopfinde de aktive basabsorbere der blev lavet engang i 90`erne ! Selvom jeg ikke syntes jeg har de store problemer med for meget bas og stående bølger , jeg bor i en gammel lejlighed med delvist løst gulv . Mine subbasser står pt. på champagnepropper , der er ingen døre til de andre rum og jeg har åbnet til skorstenen , som så virker som en kæmpe Helmholz-resonator ! Når jeg spiller højt musik kan jeg mærke bassen i benene og kroppen , men når jeg føler med hænderne på gulvet er der ikke meget rystelser .

Jeg synes faktisk der er meget enhed for pengene, men det kan jo altid blive bedre.
Som du selv skriver, så havde jeg også "blygummi" på mine chassis´er og havde givet membranen en gang trælim og ispinde på bagsiden
Det synes man selvfølgelig er bedre, men det er kunne måles var lavere egenresonans og lavere følsomhed.
Jeg er jo til aktiv deling, så med en delefrekvens helt nede ved 30-40 hz, så havde jeg nok valgt aktiv deling pga mere direkt kontakt til enhederne + at niveauerne nemt kan styres, men jeg ved jo ikke hvordan dit virker i forhold til, men det virker som et enormt seriøst delefilter

Jeg er helt enig  man får rigtigt meget for pengene , og bliver de modificeret , så er det som en meget dyrere enhed er jeg sikker på .
Det med de passive filtre var bare fordi at jeg havde dem liggende ! Men det er alt for dyrt ! 6-7 tusinde for delefiltre som suger af følsomheden ! Og jeg havde nogle effektforstærkere ( Advance Paris X-A220 ) der kunne trække dem med mine Dali 18 mk 2 i parallelt !!!
Men jeg tænker at jeg vil prøve igen med modificerede enheder og noget aktiv deling . Kan du måske foreslå en god prisbillig effektforstærker til dette ,  ikke med blæserkøling ?!?

Til at trække bas er en af dem jeg synes gør det bedst sådan en her:

www.dba.dk/8300552

Men der er sikkert mange der vil gøre det fint og det er jo også et spørgsmål om hvordan dine basser er koblet.
Er det serie/parallelt ?


Det er et godt tip , jeg har bygget en del fra Lars Clausen ...

Mine basser er 4 Ohm , de er forbundet 2 i serie og 2 i serie og disse 2 par er så paralet forbundet til 4 Ohm .

4 ohm er på ingen måde et problem for de Zappulse

Kortsluttes de 2 halve loddeøer (ved de 2 gule pile) med en klat loddetin, så kan modulet belastes med 0,6 ohm



Bortset fra det, har du så prøvet at måle frekvens osv på dit setup som det er nu ?
Sådan noget synes jeg altid er spændende

Skal lige have sat REW op , så vender jeg tilbage . Skal lige have nogle kabler der lange nok ! Og hvor fanden er min mikrofonstander Mange problemer ! Skal lige have fat i viceværten , hvor han har flyttet mit loftrum hen

Men jeg har fået en ny CD transport , Det gav en strammere bas , idet hele taget bedre lyd og mere dynamik .

silentaudio skrev:

Skal lige have sat REW op , så vender jeg tilbage . Skal lige have nogle kabler der lange nok ! Og hvor fanden er min mikrofonstander Mange problemer ! Skal lige have fat i viceværten , hvor han har flyttet mit loftrum hen

Men jeg har fået en ny CD transport , Det gav en strammere bas , idet hele taget bedre lyd og mere dynamik .

Ja det er ikke altid nemt at finde det man skal bruge Det er ikke så længe siden jeg ledte efter en skruetrækker i en halv times tid........ Den havde jeg så i baglommen
Hvad bruger du af mikrofon ? Er det en Umik-1 ?

Jeg var hjemme ved en kammerat og måle hans højttalere i rummet (Dali 18 MKII)
Målingen er foretaget ca 1,5 meter fra højttalerne og ser sådan ud



Ganske nydeligt fra 200 hz og op.

3 uger efter fik jeg de Dali af ham, som så var 5. gang jeg havde sådan et sæt


Hej Thomas .
Jeg bruger en UMIK-1 .
Hvor laver du " nærfeldtsmålingen " , I højde med diskanten
Jeg lavede en måling i lyttepositionen , men der er store huller 55 Hz og 180 Hz og mindre ved 1000 Hz og 3000 Hz
Vil prøve at lave en måling som din , måske senere eller i morgen .
Jeg har fået nye brilleglas i mine læsebriller , hovedpine !!!

silentaudio skrev:

Hej Thomas .
Jeg bruger en UMIK-1 .
Hvor laver du " nærfeldtsmålingen " , I højde med diskanten
Jeg lavede en måling i lyttepositionen , men der er store huller 55 Hz og 180 Hz og mindre ved 1000 Hz og 3000 Hz
Vil prøve at lave en måling som din , måske senere eller i morgen .
Jeg har fået nye brilleglas i mine læsebriller , hovedpine !!!

Ja målingen er lavet med mic i højde der er lige mellem mellemtone og diskant
