El Cheapos billige setup

Hej kære forum
Her er lige et snapshot af mit nuværende anlæg.

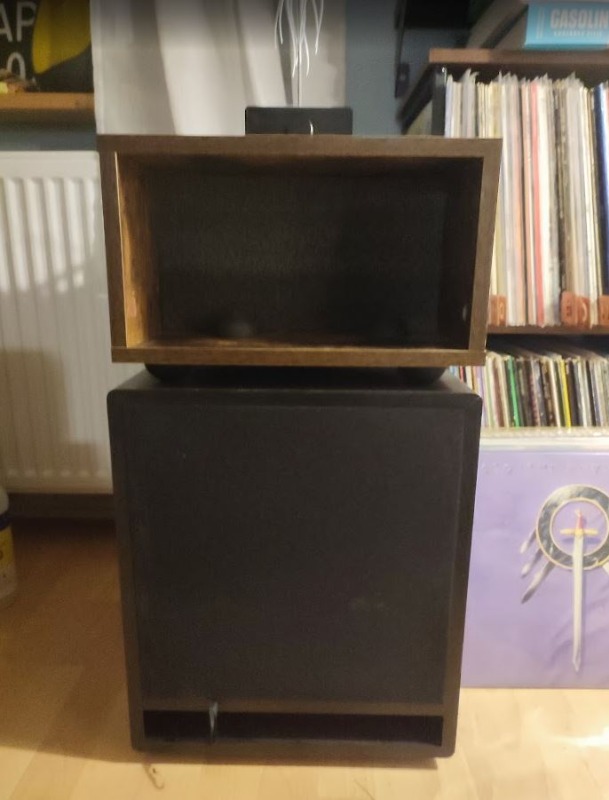

Subwoofer set forfra samt matchende "sengebord" med aftagelig sort skumfront til de små elektronikbokse. On top en passiv preamp til hands-on kontrol af volumen

Alt undtagen subwoofer er udskiftet i starten af året - det hele startede med "det store chromecast-nedbrud i foråret".
Efter at have gået adskillige dage uden musik, tænkte jeg at noget måtte gøres - og det blev til indkøbet af en Wiim Pro, thi jeg ville have en streamer der også kunne håndtere Chromecast.
Brugergrænsefladen hos Wiim er super - det samme kan dog ikke siges om analoglyden ud; tam, udetaljeret og uengagerende.
Det medførte så indkøbet af en ekstern DAC, i første omgang SMSL SU-1, som mange syntes var helt fantastisk til prisen (omkring1.000 hvis jeg husker korrekt).
Det var en forbedring til analog output, men så var det heller ikke vildere. Jeg læste flere reviews, og SMSL's D6S virkede som en god opgradering: Yes, nu nærmer vi os noget. Markant forbedring.
First Lesson: DACs påvirker den oplevede lydkvalitet i høj grad. Efter en periode læste jeg endnu flere reviews, og jeg endte så med endnu en SMSL dac: SMSL M500 mk2 (der er også en mk3, som skulle være endnu bedre).

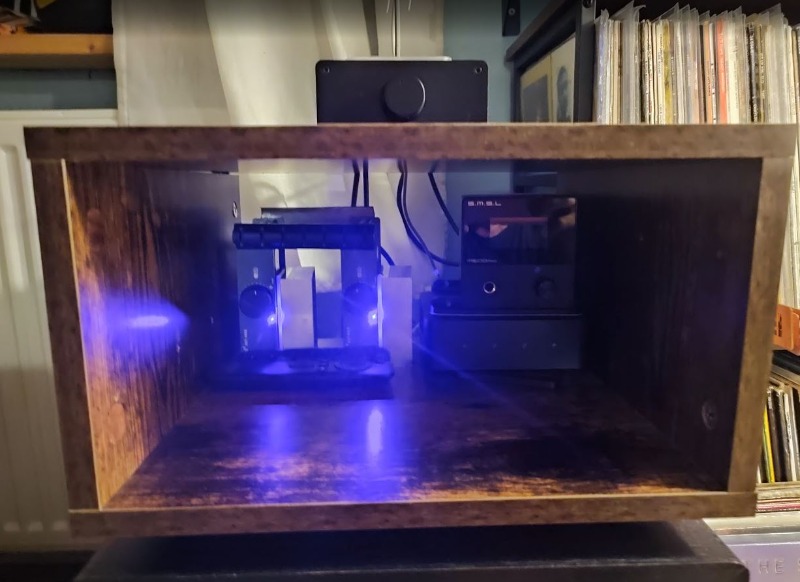

TV: 2 stk "naked" Aiyima (uden kabinet, blot for/bagplade) med ekstra køleribber. TH nederst: Wiim Pro. TH øverst: SMSL M500 mk2 DAC

Min trofaste Rega Brio forstærker virkede nu lidt tung i bagenden (mørk i lyden, udetaljeret), som en amerikanerbil med V8 motor og flere tons stål, så af ren nysgerrighed indkøbte jeg både en Fosi Za3 samt en Aiyima A07 Max, som begge skulle indvarsle en ny tid for klasse-D forstærkere. Begge var bestemt interessante - Rega Brio'en (version 6) blev hurtigt solgt, og nu var det mere et spørgsmål om, hvilken klasse-D der skulle forblive her.

Lang historie kort, så lød Fosi'en mere gylden og analog i mit setup end Aiyima'en, som til gengæld bragte mig tættere på live-oplevelsen. Dette faktum - samt at Aiyima'en var væsentligt billigere, nemmere at skille ad/samle, for at prøve andre opamps, gjorde udslaget - Aiyimaen vandt, Fosi'en (som til gengæld havde et mere lækkert design og desuden ikke blev tilnærmelsesvis så varm som Aiyimaen med en 48V / 10A spændt for) blev solgt.

Ja, jeg købte en 48V / 10A strømforsyning - ikke fordi jeg havde brug for ekstra watt, men fordi jeg havde en fornemmelse at at jeg ville få bedre dynamik derved. Den fornemmelse har jeg stadigvæk, men det kan sagtens være placebo.

Åh ja - opamps: jeg købte en håndfuld forskellige, herunder OPA1612 (som lyder pænt, men for "bogholder-agtigt"), samt OPA1656 som i Aiyimaen giver en mere live-agtig fornemmelse. Ja, og så endte jeg med at købe endnu en Aiyima A07 Max + 10A strømforsyning, så jeg kunne køre i mono-konfig; det gav så et bedre stereoperspektiv og seperation af instrumenter og artister, uden at det dog lyder kunstigt. Læg dertil en linær strømforsyning til Wiim'en samt et strømfilter der rent faktisk virker, og næsten hele anlægget er beskrevet. Og senest, ekstra køleribber til Aiyima'erne, som ellers bliver varme som h...... med 48V / 10A PSU spændt for.

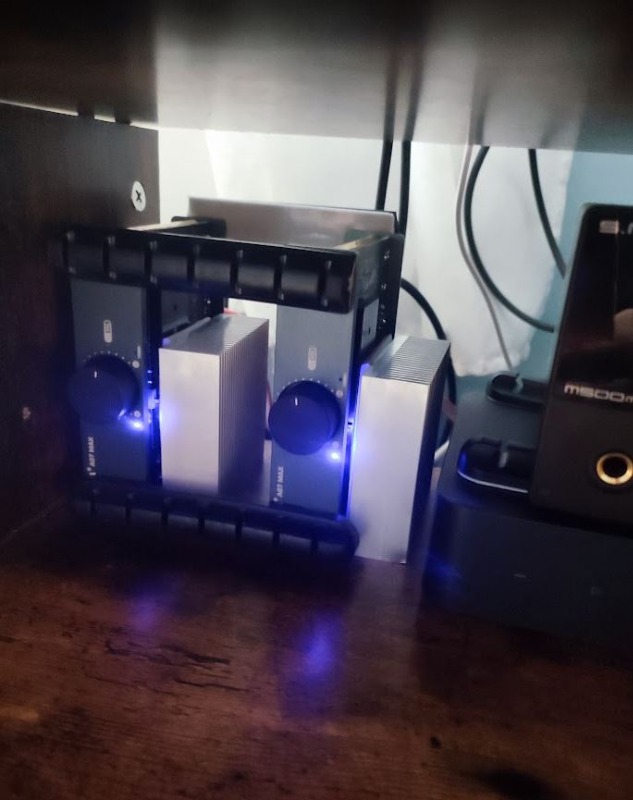

2 stk Aiyima A07 MAX på højkant uden kabinet og med ekstra køleprofiler

Det hele styres via Wiim-appen, hvor der kan EQ'es og meget andet sjov, samt spotify-appen. Jeg købte derudover en passiv preamp, så der også er en fysisk knap til regulering af volumen - og lige den her passive fætter gør det ret fint, og banker eksempelvis Tisburys passive preamp til 4x prisen af banen - den sorte kinafætter skaber orden i musikkens mange lag, hvis man kan sige det sådan.

Subwooferen er en Earthquake FF12, som udmærker sig ved at være musikalsk; til gengæld går den ikke vanvittigt dybt. Af andre plus er, at der er line in/out, så jeg kan sende analogsignal fra dac'udgang via kina-preamp og ind i subben, som efterfølgende sender alt over 100 hz videre til bookshelf-højttalerne; som kvitterer med øget gennemsigtighed, da de ikke skal belastes med at skulle forsøge at spille dybbas.

Mange højttalere har været igennem, og jeg har gennem årene selv bygget nogle forskellige (rundstrålende, open baffle samt fuldtonehøjttalere i horn bl.a.) - så selvbyg var vejen frem, men noget småt, der kunne supplere subwooferen var målet.

Jeg fandt de afbildede 7-liters kabinetter med porte und alles på Aliexpress, 900 kr for sættet incl. levering - og de passede perfekt med SB Acoustics SB12NRX25-4 4" Midrange Woofer, både i udskæring og kabinet. SB-acoustics enheden udmærker sig både med en Fs på 55 hz, en ok følsomhed, samt en frekvensgang op til 10 kHz før den hurtigt ruller af. Oprindeligt havde jeg tænkt mig at kombinere den med en open-back planar diskant fra GRS monteret på toppen og et 1. ordens filter, da begge dækkede et bredt frekvensområde - men det blev aldrig godt.

I ren frustration prøvede jeg så at køre SB-enheden uden filter - og den gjorde det faktisk ganske godt, men der manglede noget luft i toppen. Efter endnu en tur på Aliexpress havde jeg erhvervet mig et sæt top-diskanter (ja, til montering på toppen af kabinettet, med fødder og i bedste "Nautilus-stil" - og med en 3,3 uF kondensator monteret i foden som udgangspunkt) - og det lød faktisk ganske godt. Således blev "DDM DIY HT" (Den Dovne Mands Do It Yourselv HøjtTaler) født: Bor to huller i toppen til diskantkabler, monter dem på diskantfoden der skrues fast, før dem ind i højttaleren og forbind dem med højttalerterminalerne. Forbind højttalerkabler fra SB-enheden til højttalerterminalerne og skru enheden fast i kabinettet). Nye højttalere på mindre end en time - og de lyder fino.

Internkabling til bas/mellemtonen er Van Damme 1,5 mm2 LC-OFC kabel - det samme kabel som jeg også bruger som højttalerkabel i øvrigt i 2x3 meter konfiguration. Signalkabler er Mogami 2549 hele vejen igennem, coax-kabel fra Wiim til Dac er et no-name kinakabel, som faldt bedst ud blandt en håndfuld alternativer...

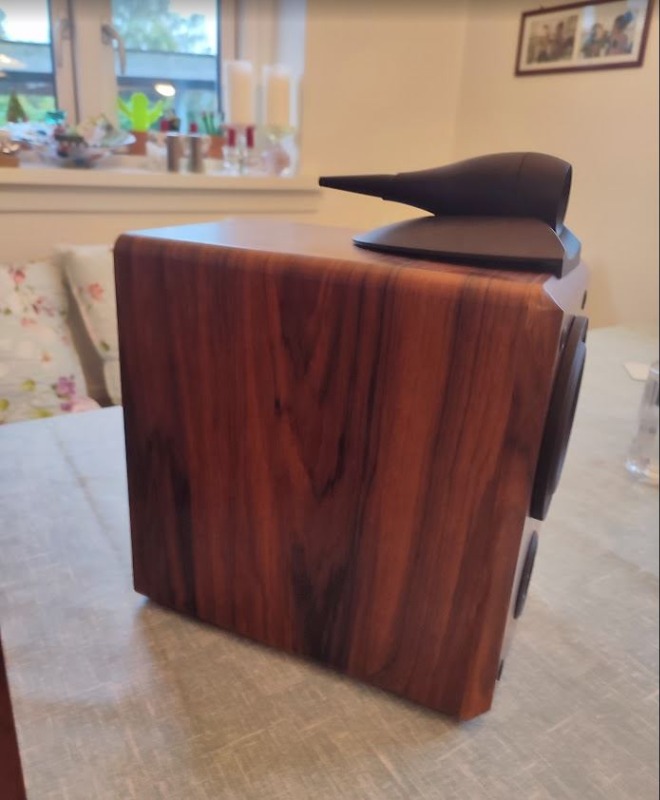

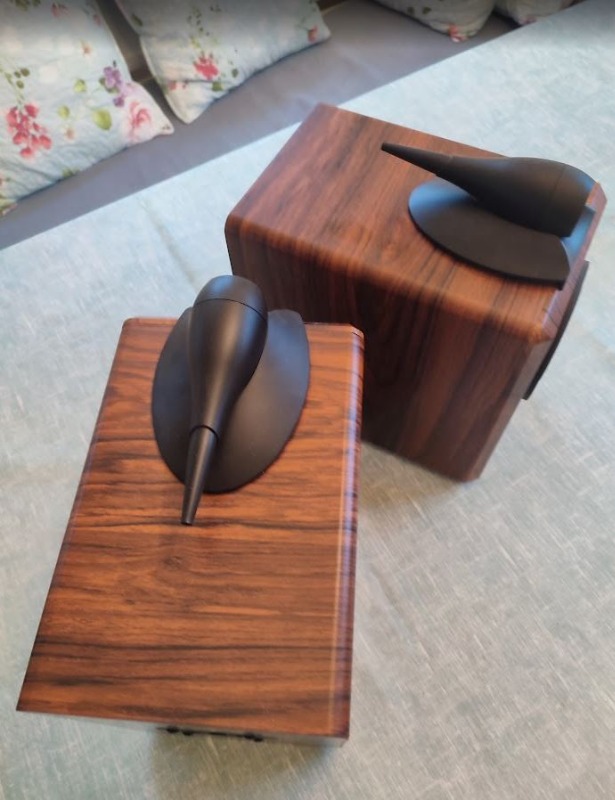

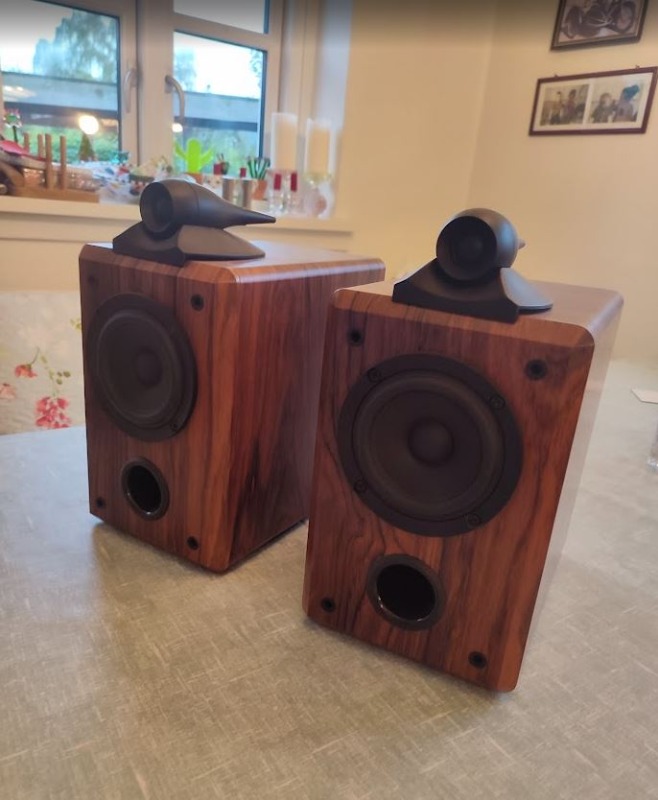

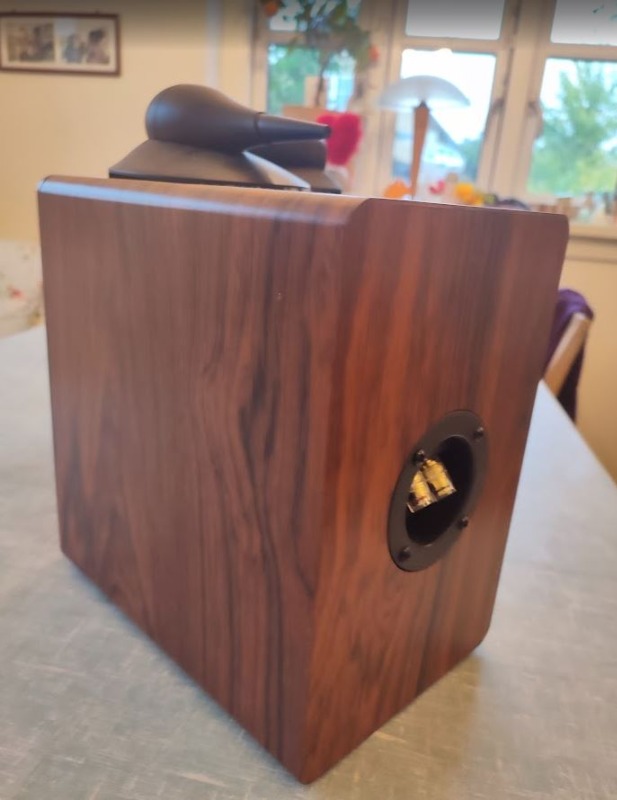

Herunder et par billeder af "Den dovne mands højttaler" fra diverse vinkler

De er godt nok nydelige de små højttalere.
Er det 3D print selve foden til diskanten ?

Og så som næsten altid, har du en måling på dem eller er de lavet på "gehør"

Tak, Thomas - de er lavet på gehør, og i desperation
Fødderne til diskanterne medfølger - det er "top-mounted tweeters" fra Aliexpress til 330 kr/sæt incl. levering. Og de leverer egentligt ikke andet end "luft i toppen". Fødderne er ægte plastic

Link:  www.aliexpress.com/item/1005006050638888...%7C_p_origin_prod%3A


Ok, det var godt nok billigt. De snød mig til at tro det var diskanten fra en skrottet B&W

Men du har da mere end rigeligt med effekt til dem

…og lige en røvfuld links – komponenterne kan muligvis købes med fordel andre steder:

WIIM STREAMER  www.soundimports.eu/en/wiim-pro.html
Linær stromforsyning til Wiim Streamer  www.aliexpress.com/item/1005006686510321...n.375.65e91802zqggH4


DACs
www.soundimports.eu/en/smsl-su-1.html
www.soundimports.eu/en/smsl-d6s.html
iiwireviews.com/smsl-m500-mkii-looking-f...ew-dac-look-no-more/

Strømfilter: www.aliexpress.com/item/1005006205545553...n.178.65e91802zqggH4


CLASS-D AMPS
www.soundimports.eu/en/fosi-audio-za3.html
www.aiyima.com/products/aiyima-a07-max

Strømforsyning til amp  www.aliexpress.com/item/1005006777813626...n.158.65e91802zqggH4
Køleplader: www.aliexpress.com/item/4000838386049.ht...in.28.65e91802zqggH4
Køleklæb 4 mm: www.aliexpress.com/item/1005008187623397...in.22.65e91802zqggH4
Opamps: www.aliexpress.com/item/1005007262104540...n.163.65e91802zqggH4

PASSIV PREAMP  www.aliexpress.com/item/1005004598840037...in.86.65e91802zqggH4

KABLER:
Signalkabler  www.aliexpress.com/item/1005009546961574...in.61.65e91802zqggH4
Højttalerkabler:  www.lucasoundvision.com/product/van-damm...r-cables-terminated/
Digital coax-kabel  www.aliexpress.com/item/1005003568071665...n.128.65e91802zqggH4


HØJTTALERE
Top-monterede diskanter: www.aliexpress.com/item/1005006050638888...n.288.65e91802zqggH4
Bas/mellemtone: www.soundimports.eu/en/sb-acoustics-sb12nrx25-4.html
Højttalerkabinetter: www.aliexpress.com/item/1005008541175789...n.325.65e91802zqggH4

HVORDAN LYDER DET SÅ?
Hmm, med fare for at gentage alle hifiklicheerne – og med forbehold for at ”egne børn lugter bedst”, så er anlægget ret altædende mht. musik.

Det er meget, meget lidt der ikke lyder ordentligt og engagerende.

• Der er ikke noget med at jeg skal overveje næste nummer – og jeg har stor fornøjelse af Spotify Lossless og ”Song-radio”, hvor der genereres playliste ud fra et enkelt nummer (en glimrende måde at lære ny musik på).
• Der er en glimrende balance i lydbilledet, passende detaljeringsgrad til at musikken lyder troværdigt, et stort og luftigt lydbillede og skøn udklingning af mellemtone og diskant på eksempelvis akustisk guitar, klaver samt stemmer.
• Det skal dog siges at jeg har hygget mig en del med EQ-funktionen i WIIM-appen, hvor justeringerne løfter lyden en del efter min mening.

Mange – men ikke alle – numre lyder meget 3D-realistiske, det er måske 60% af hvad jeg hører.
Det er et meget musikbefordrende anlæg iht. mine lyttelapper og jeg har ikke umiddelbart planer om at udskifte noget – det vil i fald utvivlsomt blive anderledes, men ikke nødvendigvis bedre, totalt set.

Så ”happy for now” (men start stopuret, så må vi se hvor længe det holder). I ønskes en god lytteaften 😊

God lyd herfra...!
Bedste hilsner, Elektrofix.

Man kan vel sige at det er det det hele går ud på.
Være tilfreds med lyden på størstedelen af sin musik samling.

Jeg har f.eks været der hvor 12 CD plader lød fremragende og resten ikke var værd at høre på, det gider jeg ikke mere
Og sjovt nok var dem der lød rigtig godt, såkaldte hifi plader som så ikke har stillet så store krav igen

Næh, kan anlægget spille det meste, så kan jeg godt undvære den sidste detalje over 25 khz i klassisk musik

Det lyder ganske bekendt, Thomas. Nu får jeg til gengæld udslæt, hvis jeg hører "Keith don't go" 😄

El Cheapo skrev:

Det lyder ganske bekendt, Thomas. Nu får jeg til gengæld udslæt, hvis jeg hører "Keith don't go" 😄

Ja den er også hørt og det samme med Hotel California

Men det er rart at sidde og lytte til musik, uden at skulle tænke over om sikringerne vender rigtigt og om de nu er pudset nok
