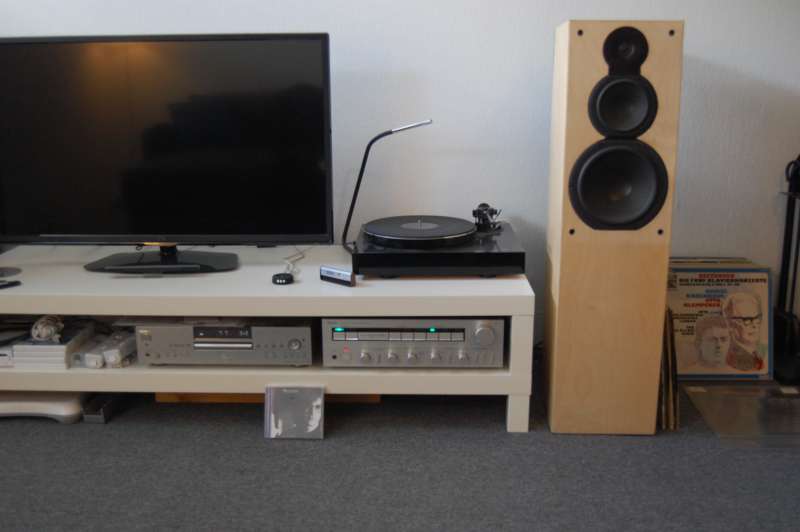

Mit anlæg

Sony DVD, billed-delen er koblet fra dvs. hele printet er fjernet da det var defekt alligevel.
Sansui pladespiller.
Et eller andet Bluetooth APTx til analog.
Denon PMA 777.
Selvbyg højttaler 3-vejs med Bessel filtre.

Miki skrev: Sony DVD, billed-delen er koblet fra dvs. hele printet er fjernet da det var defekt alligevel.
Sansui pladespiller.
Et eller andet Bluetooth APTx til analog.
Denon PMA 777.
Selvbyg højttaler 3-vejs med Bessel filtre.

Dejligt at se sådan en ældre Denon forstærker i et setup.
Jeg har selv ejet en og den er faktisk pænt stærk i forhold til så meget andet med samme opgivelser.

(Hvis du klikker "indsæt" når du har tilføjet filen, kommer billedet op i stort)

Jeg har renoveret PMA'en. Udskiftet samtlige elektrolytter. Ja den er faktisk godt dimensioneret, med bla. 4 stk. MT200 transistorer i udgangen. Indeni er den dog noget rodet opbygget.

Miki skrev: Jeg har renoveret PMA'en. Udskiftet samtlige elektrolytter. Ja den er faktisk godt dimensioneret, med bla. 4 stk. MT200 transistorer i udgangen. Indeni er den dog noget rodet opbygget.

Jamen så er den jo som ny
Jeg synes mange af de ældre er meget rodet indeni, man ja et andet udlæg ville nok gøre at der var færre kabler osv

Her er lidt billeder.

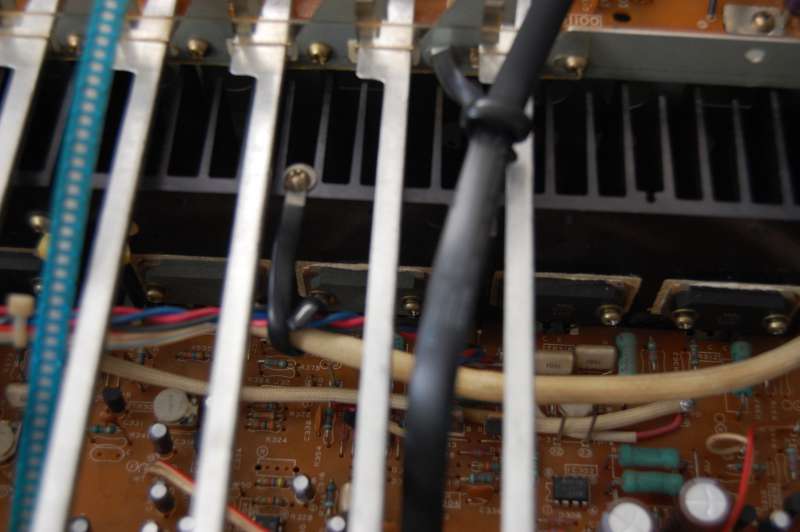

Udgangstransistorer i den ene kanal.






Volumenpotmeter.

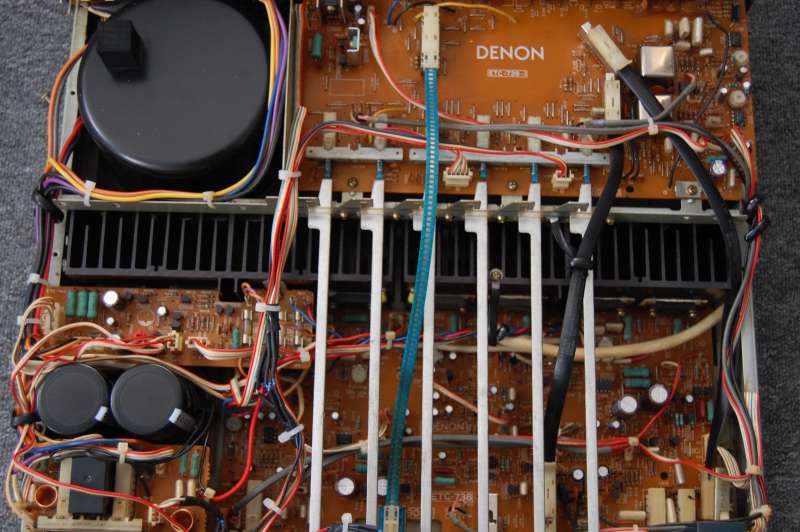

Som før nævnt, rodet opbygning.

Miki skrev:

Sony DVD, billed-delen er koblet fra dvs. hele printet er fjernet da det var defekt alligevel.
Sansui pladespiller.
Et eller andet Bluetooth APTx til analog.
Denon PMA 777.
Selvbyg højttaler 3-vejs med Bessel filtre.

Kan du ikke fortælle lidt mere om den højttaler konstruktion ?
DIY højttalere er altid spændende

Højttaleren er 3-vejs basrefleks med port på bagsiden.
Kabinettet er opbygget af 9 mm x-finer, så 3 mm gummi, 9mm mdf og til sidst 4 mm birke-finer. Imellem. Det er ikke særligt tykt men rimeligt dødt alligevel. Så vidt jeg husker er der 4 interne afstivninger af kabinettet. Som dæmpemateriale bruger jeg noget filtermedie der hedder airfloss.
Bas- og mellemtone-enheder er 8 og 5" Peerless HDS Nomex. Diskanten er en Vifa XT 19.
Som sagt er filtret tilnærmet Bessel. Da jeg havde beregnet filtret viste det sig selvfølgeligt at have et par pukler ved delefrekvenserne når jeg målte på højttaleren. Da jeg ikke ønskede at investerer i nye hamrende dyre spoler til bassen, valgte jeg at flytte mellemtonens delefrekvens lidt opad indtil jeg havde en så flad frekvensgang som muligt. Det samme blev gjordt med diskanten. Denne skulle faktisk flyttes ret meget.
Den beregnede længde af basrefleks-røret skulle også justeres i det virkelige liv, jeg mener at kunne huske at jeg måtte skære 1,5 cm af før afstemningen var på plads.
Hvordan lyder de så, tjaah folk plejer at sige at de lyder rigtigt behageligt. Jeg har prøvet den samme bas i trykkammer og med aktiv deling, det kan jeg faktisk bedre lide selvom bassen ikke lyder så helt imponerende i denne konfiguration.

Dejligt at se en pladespiller og et bundt plader.

Sansui, skriver du... Hvilken model? Og er armen original? Umiddelbart ligner leje- og kontravægtafdelingen Origin Live eller Rega, men de er sikkert ikke de eneste der ser sådan ud.

Det er SR222 mk. V. Armen er den originale. De påstår på Vinylengine at Micro Seiki stod bag mange af Sansui's pladerspillere.

Den ser i hvert fald lækker ud, dejlig klassisk i design.

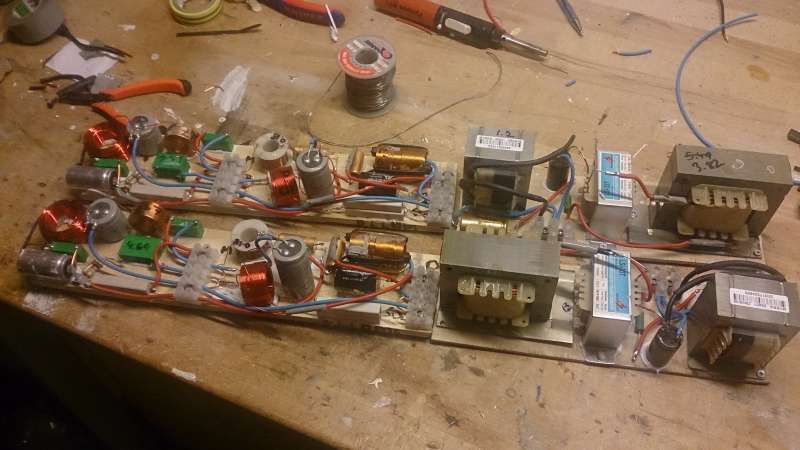

Så er jeg nået et godt stykke vej med prototyper på nye delefiltre til mine eksisterende højttalere. Eftersom der var et par stykker herinde der påstod at man ikke kunne have fasevending af enheder måtte jeg prøve at imødekomme dette. Det nye filter er opbygget i 2 separate sektioner, en til bas og en til mellemtone/diskant. Bassen deles ved 300 Hz med et tilnærmet 3.ordens Bessel filter. Mellemtonen afskæres indtil videre nedadtil med 1. ordens filter, dette skal muligvis laves om når jeg har fået foretaget yderligere målinger. Mellemtone/diskant deles ved 2.5 KHz med 4.ordens Linkwitz/Riley. Selvom flankestejlheden er 24 dB/oktav gav det alligevel en 6 dB's dæmpning af diskanten's frekvensgang ved dens resonansfrekvens ved brug af et notchfilter. Impedansudligning af bas og mellemtone gav ca. 4-5 dB's dæmpning af deres unoder udenfor deres respektive arbejdsområde.
Arbejdet kan kort beskrives som; måle, lave om, måle, lave om, måle lave om osv, osv.
Helt ærlig, jeg kan sgu godt blive lidt misundelig på folk med DSP/aktiv deling.

Når jeg ser dine filtre bliver jeg selv mere glad for at køre med aktivt filter

I guder hvor har man ligget på langs mange gange og skiftet den ene komponent efter den anden og måle, måle, måle.

Men passive filtre kan nu også lyde ganske fortræffeligt, jeg synes bare dynamikken er lidt bedre ved aktiv deling og det er noget nemmere at få sammenhæng mellem enhederne selvom man ikke har ens forstærkere.

Men det ser sgu da fint ud...... Mit plejede at fylde noget mere med samme antal komponenter, så du har fået pakket det fint ned

Spændende hvad du får af resultat

Så fik jeg målt lidt mere og ændret lidt mere. Bassen bliver nu afskåret med et 2. ordens filter med et - 3dB punkt ved ca. 400 Hz. Mellemtonen bliver delt nedadtil med 1.orden ved ca. 250 Hz. Alle enheder har stadig samme polaritet.
Jeg har målt flg. udendørs med over 5 m til nærmeste reflektion, græsset undtaget. Måle-instrument i 1 m afstand og 1 m over terræn dvs. mikrofon imellem mellemtone, diskant og on axis.


Som man kan se er der et dyk på ca. 9 dB ved 200 Hz. Nu vil jeg lige være helt sikker inden jeg går videre; dykket skyldes filtret og ikke måleopstillingen.
Ps. Skulle måske lige tilføje at målingen er 1/3 oktavbånd's måling af Pinknoise. Laveste bånd er 20 Hz og øverste er 12.5 Khz.

Det er svært at se hvad en "firkant" er af db, men ellers ser det da nogenlunde ud.

Dykket ved de ca 200 Hz er meget normalt pga underlaget (græsset)

Jeg korrigerede engang sådan et dyk væk på en Dali Grand og det blev nedre mellemtone fuldstændig ødelagt af, selvom målingen bagefter var pænere
