LJM L15DSMD Bi-amp

Nu hvor jeg har bestilt en metal kasse, skal jeg have besluttet hvordan modulerne skal placeres. Jeg regner med at benytte stand offs, og jeg ønsker ikke at stacke modulerne oven på hinanden igen.

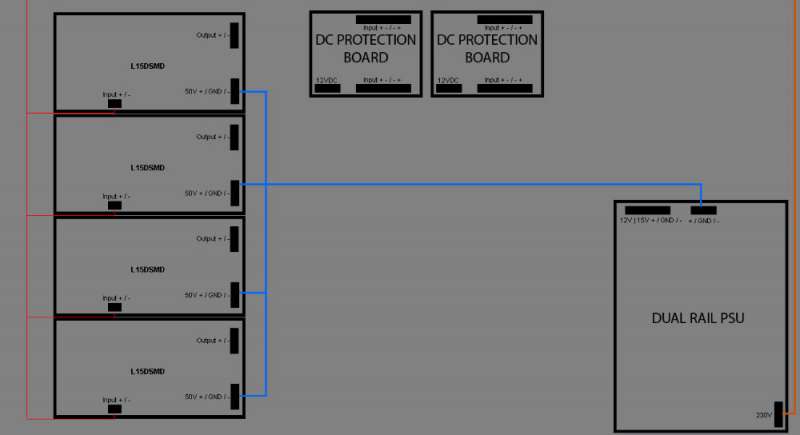

Alt på billederne er ens i størrelsesforhold. Den grå kasse er indre dimensioner på rack kassen. Ca 460 x 250

Jeg har selv lavet et eksempel, men der skal input jo kortvarigt krydse forsyningen ?


Jeg har lavet en man kan flytte lidt rundt på, i PNG(uden baggrundsfarve) såfremt nogen skulle få lyst

Placering af printene bør være sådan at forstærkernes input kommer tættest mulig på input stikkene. Højttalerforbindelserne er langt mindre følsomme for lidt længere kabelføring, som følge at de betydeligt lavere impedansforhold der hersker der.

Med baggrund i erfaringer fra mine effekttrin kan jeg anbefale at bygge forstærkeren med en kraftig messing eller kobberskinne (20-30mm2 som fælles nul mellem forstærkerprintene og strømforsynings nul. Så de på den måde ALLE har samme potentiale. Forbindelse fra konnektor på print til skinnen på få centimeter. På den måde er det lykkes at lave min 2x1000W uden brum eller sner i tomgang.

Jeg glæder mig til at prøve kræfter med klasse D efter samme grundide. Den høje switchfrekvens giver uundgåelig nye udfordringer. En af mine ideer er at afkoble forsyningspændingen med flere af de Panasonic MKP kondensatorer jeg rundhåndet bruger i mine effekttrin og senest til diskanthøjttalerne i mine højttalere.

Jeg skal forsøge at gøre input ledningerne så korte som muligt. Det er en anelse irriterende at inputtet sidder der på siden af modulet. Det gør det svært at placere dem.

Jeg har bemærket, ved at google DIY L15D at der er rigtig mange der benytter disse på inputtet:


Er dette en type film kondensator ? Hvad laver de i signalvejen?

Mortenhoe skrev: Jeg skal forsøge at gøre input ledningerne så korte som muligt. Det er en anelse irriterende at inputtet sidder der på siden af modulet. Det gør det svært at placere dem.

Jeg har bemærket, ved at google DIY L15D at der er rigtig mange der benytter disse på inputtet:

Er dette en type film kondensator ? Hvad laver de i signalvejen?

De sidder der for at spærre for evt DC og det ser ud til at de har fjernet de originale og sat de andre ind i stedet

Meget ofte sidder der samme kondensator i udgangen af forforstærkeren, så den egentlig er overflødig.

Ah. Det tænkte jeg nok. Der sidder DC coupling caps i outputtet på min Stream Magic, så jeg kan i teorien også fjerne dem på mine L15DSMD print.

Støjen fra venstre side er blevet væsentligt højere, efter jeg har rodet med forstærkeren sidst, så det er nok temmelig sikkert input ledningerne der samler støj op for SMPS'en. Når det nye kabinet kommer, vil jeg forsøge at holde alle input ledningerne i den ene side, så de hverken krydser, eller kommer i nærheden af, andre ledninger.

F.eks. sådan her. Jeg gad ikke lige bruge tid på at tegne output ledningerne, men de skal selvfølgelig bare krydse, og følges langs forsyningen så lidt som muligt.

Mit kabinet kommer mandag. discosupport.dk/tom-indbygningskasse-19-til-elektronik-3-unit
Sjovt at de har hævet prisen, siden jeg købte det. Jeg kom af med 395kr.

Et forslag. Du kunne måske bukke et pladestykke der går fra front- til bag-plade for at afskærme PSU'en.

Jeg havde godt tænkt tanken. Jeg må se hvad jeg kan finde på. Pladejern og bukkeværktøj er ikke det jeg har mest af. Men jeg kunne måske stjæle lidt fra en gammel metal kasse og bukke det i skruestikket.

Tynd aluplader kan fås i byggemarked er og koster ikke alverden. Bukkemaskine fås billigt i biltema og ellers er hammer også en fin metode

Hvis du kommer forbi det vest-sjællandske, kan jeg bukke et stykke 0,9 mm galv. Plade til dig.

Miki, tak for tilbuddet, men der er lidt langt fra Horsens

Kjelden, god idé. Jeg har nogle lange alu plader i garagen, som er til overs fra indækning. De er allerede bukket, og skal bare skæres til. Genialt.

Jeg venter stadig på kabinettet

Hvordan er jeres holdning til at twiste output og forsyningsledningerne? - Jeg synes det svinger meget, udfra DIY billeder, om folk gør det, eller ej.

At sno kablerne. Hvilke kilder henviser du til?. Hvad gives der som begrundelse for at sno eller lade være?

Jeg har ingen decideret kilde. Jeg har bare fulgt med i mange builds på diyaudio, og der virker ikke til at være enighed omkring effekten af at sno forsyningsledningerne. Jeg er selv elektriker, og det eneste jeg måske kan forestille mig, er noget med induktion.

F.eks. STA-1000D som også bliver diskuteret herinde (og er grunden til jeg fandt dette forum) den har ikke så meget som et par snoede ledninger.

Induktion ja. To AC strømbærende kabler, som twistes reducerer hinandens induktive værdi. Twistede kabler i forbindelse med et indgangssignal med meget beskeden strømstyrke er det i højere nærheden med hinanden, som reducerer indstrålingen af støj. Kapaciteten mellem lederne øges og kan have en negativ effekt på frekvensgangen.
Mine eksperimenter med kabler.

Det handler om ikke at lave et åbent felt mellem ledningerne = en antenne. Så blot hold ledninger tæt sammen. Gælder især signal. Må ærligt indrømme at jeg ikke har erfaring med forsyningsledninger. Jeg snor dem ikke, men stripser dem eller bruger krympeflex
