ESR værdi

Hvad betragtes som lav/god ESR på kondensatorer til brug i forstærkeres strømforsyning ?

Jeg har fået sådan en lille tingest her, aner ikke om den egentlig er noget værd.

hifi2you.dk/index.php/forum/diy-andet-f-...ler/685-smart-tester

Men den måler alle lytterne i parallel i min forstærker til 60 mOHM
Den giver samme resultat lige meget hvor på strækningen jeg måler (4 x 1½ kvmm mellem lytterne)

Thomas skrev: Jeg har fået sådan en lille tingest her, aner ikke om den egentlig er noget værd.

hifi2you.dk/index.php/forum/diy-andet-f-...ler/685-smart-tester

Men den måler alle lytterne i parallel i min forstærker til 60 mOHM
Den giver samme resultat lige meget hvor på strækningen jeg måler (4 x 1½ kvmm mellem lytterne)

Den tester jeg bruger måler ved 100 KHz. Hvis jeg måler på 3 alm. lytter i parrallel på 10000uF 80V får jeg 10 mOhm som er den nedre grænse for instrumentet. Måler jeg på et 1stk. gammel elektrolyt på 6800 uF 50V får jeg en ESR på 20 mOhm.
De der 60 mOhm lyder lidt mærkeligt.

Miki skrev:

Thomas skrev: Jeg har fået sådan en lille tingest her, aner ikke om den egentlig er noget værd.

hifi2you.dk/index.php/forum/diy-andet-f-...ler/685-smart-tester

Men den måler alle lytterne i parallel i min forstærker til 60 mOHM
Den giver samme resultat lige meget hvor på strækningen jeg måler (4 x 1½ kvmm mellem lytterne)

Den tester jeg bruger måler ved 100 KHz. Hvis jeg måler på 3 alm. lytter i parrallel på 10000uF 80V får jeg 10 mOhm som er den nedre grænse for instrumentet. Måler jeg på et 1stk. gammel elektrolyt på 6800 uF 50V får jeg en ESR på 20 mOhm.
De der 60 mOhm lyder lidt mærkeligt.

Ja det synes jeg godt nok også, men hva det er en lille dims til 40 kr incl forsendelse og den måler da i det mindste kapaciteten rigtigt

Miki skrev:

Thomas skrev: Jeg har fået sådan en lille tingest her, aner ikke om den egentlig er noget værd.

hifi2you.dk/index.php/forum/diy-andet-f-...ler/685-smart-tester

Men den måler alle lytterne i parallel i min forstærker til 60 mOHM
Den giver samme resultat lige meget hvor på strækningen jeg måler (4 x 1½ kvmm mellem lytterne)

Den tester jeg bruger måler ved 100 KHz. Hvis jeg måler på 3 alm. lytter i parrallel på 10000uF 80V får jeg 10 mOhm som er den nedre grænse for instrumentet. Måler jeg på et 1stk. gammel elektrolyt på 6800 uF 50V får jeg en ESR på 20 mOhm.
De der 60 mOhm lyder lidt mærkeligt.

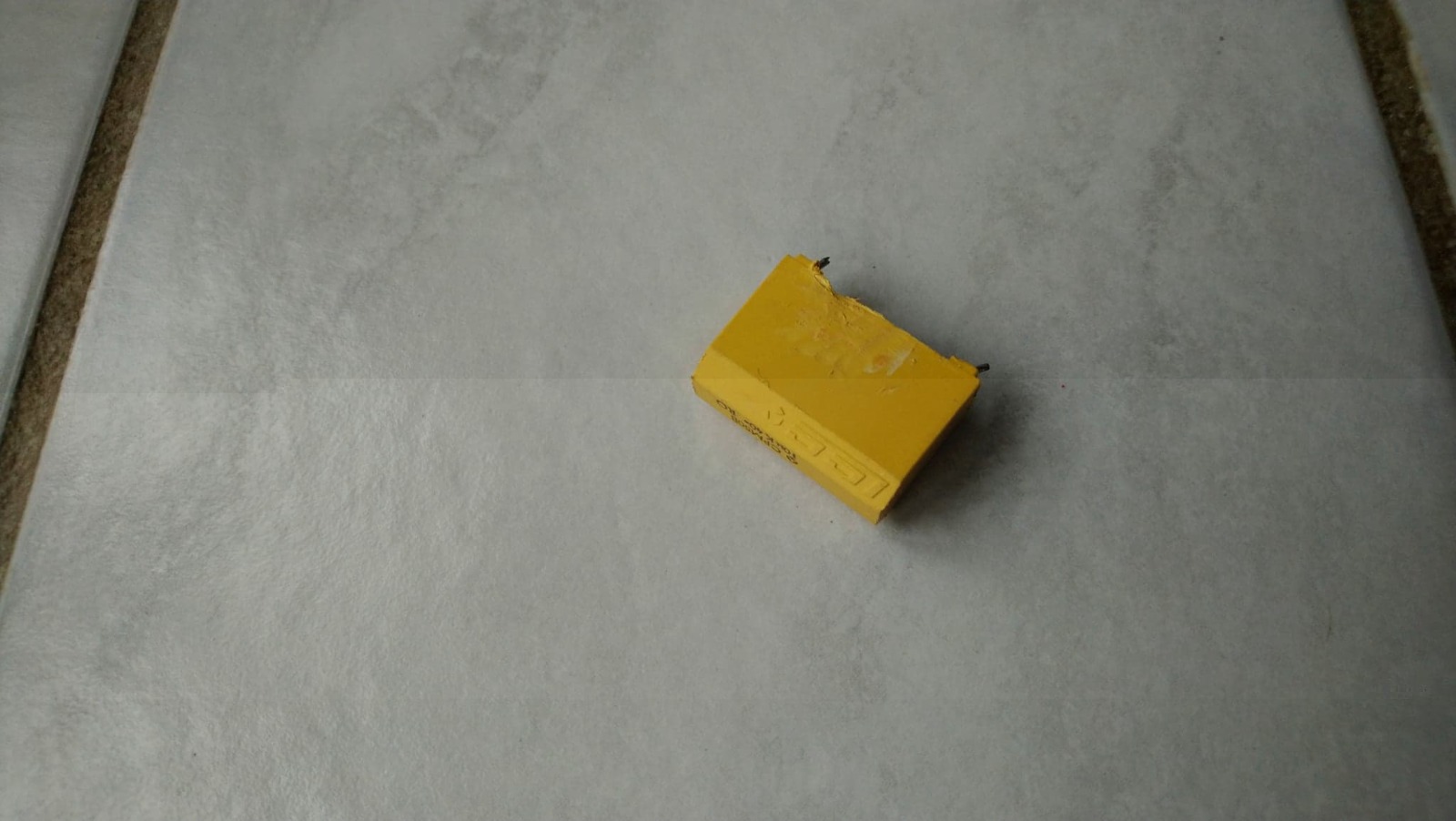

Miki har du sådan en lille 1 uF at ligge du kunne måle på ?


I øvrigt aner jeg ikke hvilken frekvens der bliver målt ved, så min lille tester er nok ikke meget bevendt

Jeg prøvede lige at måle lidt mere med den tester og nu ligger den i skraldespanden
Nej jeg skal have fat i en ordentig en for bare en loddeklat, 5 cm kabel eller et krokodillenæb der ikke klemmer nok, giver en anden værdi.

En elektrolyts esr værdi er angivet ved en fast frekvens, store ladelytter ville jeg måle ved ca 100hz.
Jeg købte for nogle år siden en de-5000 ler meter det kan jeg varmt anbefale, og det kan netop teste ved forskellige frekvenser.

Thomas1976 skrev:

En elektrolyts esr værdi er angivet ved en fast frekvens, store ladelytter ville jeg måle ved ca 100hz.Jeg købte for nogle år siden en de-5000 ler meter det kan jeg varmt anbefale, og det kan netop teste ved forskellige frekvenser.

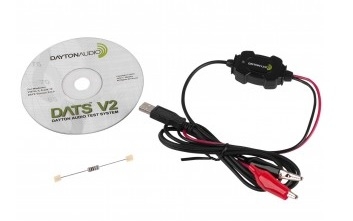

Til de kondensator målinger jeg har lavet her på siden i forbindelse med en useriøs test, har jeg brugt DATS v2

Eksempel på målingerne ser sådan ud











Det er godt nok en fiks lille boks du har der, den må på min juleliste:)
så kan du selv sætte måle parametre,  sweep fra 5hz til 20k, so, på dit første billed.
Tak for gaveideen.

Thomas1976 skrev:

Det er godt nok en fiks lille boks du har der, den må på min juleliste:)
så kan du selv sætte måle parametre,  sweep fra 5hz til 20k, so, på dit første billed.
Tak for gaveideen.

Jeg har ikke prøvet V3 men Dats V2 fylder ingenting og det er så ment at bruge både mht at måle kapacitet, induktion og også enheders thiele small parametre.



Prisen er sådan set også fair nok, kom lige i tanke om jeg har et sæt ældre 12 tommer coaxial enheder til og ligge, jeg ville bygge kasser til dem men kunne ikke opdrive datablad på dem, måske de alligevel får kasser.
vil lige ind og nærstudere boksen.
