STA-1000D

De gamle som svejste hed Songle SRD-05VDC-SL-C.

De nye hedder Tongling JQC-3FF-S-Z.

Begge er rated til 10A. Så kan det godt være det brænder af nogen gange, det der kommer fra Kina. Men jeg kan få adskillige af de relæ print til færre penge end fragten koster i DK......

Jeg plejer nogle gange at checke om RS eller Digikey sælger en given komponent, plejer at være en minimums-kvalitetsindikator hvis de har mærket i deres sortiment.
Men ja de Kina-varer er forbandet billige.
PS. Hvor varme bliver de Pascal-moduler. Den Behringer jeg har stående bliver faktisk rigtig varm .

De har hverken Songle eller Tongling ved RS Men det havde jeg nu heller ikke regnet med. Den er da efterhånden tændt nogen gange nu, og den har ikke svejst relæet endnu.

Hvis den bare står tændt uden input, bliver de ikke rigtig varme. Hvis den spiller ved middel niveau, bliver de kun lidt lune. Der er en indbygget blæser - Har aldrig hørt den køre. Det her modul lyder meget "effortless" i deres lydgengivelse. Især bass.

Mortenhoe skrev: De har hverken Songle eller Tongling ved RS Men det havde jeg nu heller ikke regnet med. Den er da efterhånden tændt nogen gange nu, og den har ikke svejst relæet endnu.

Hvis den bare står tændt uden input, bliver de ikke rigtig varme. Hvis den spiller ved middel niveau, bliver de kun lidt lune. Der er en indbygget blæser - Har aldrig hørt den køre. Det her modul lyder meget "effortless" i deres lydgengivelse. Især bass.

Jeg har alt for store køleplader på mine moduler, men det var hvad jeg havde at ligge
Selvom jeg spiller højt i en ½ times tid, kan jeg slet ikke mærke på kølepladerne at forstærkeren er tændt, de er iskolde.
Og mht "effortless" vil jeg sige at de lyder meget letflydende men med masser af magt over tingene, det har ikke lykkedes mig at bringe dem ud af fatning selvom det er prøvet

Så kom mine dip til sip adapter print. 3mdr senere. Så mangler jeg bare 4 opamps. De kom aldrig. Fik dog pengene tilbage i en dispute. Nogen der ligger inde med 4 ens opamps? Bare ikke NE5532. Kan umiddelbart godt lide Burr Brown.

Desuden, for at besvare Miki's spm. igen igen. Så var jeg alene hjemme en dag, her i ferien, og jeg hørte musik, temmelig højt, praktisk talt halvdelen af dagen. Jeg kontrollerede flere gange om modulet var varmt, eller om blæseren startede. Negativ til begge. På trods af mine DM683 skulle trække 200W RMS hver.

Jeg er stadig svært imponeret af STA-1000D. Det er klart en forstærker det får lov at blive stående i noget tid, eller indtil der kommer noget i samme prisleje der er mere spændende - men for nu, er jeg super tilfreds.

Ville man med fordel kunne skifte til en input buffer som denne?
www.aliexpress.com/item/1005004389266461.html

Kan se du købt har adapter fra sip8 til dip8. Har du prøvet med LM4562 ?, den har været på markedet i snart 15 år og er rimelig billig. Den har altså nogle specs der er rimeligt tilstrækkelige imho.
Det ser ud til at den der kineserting DC-kobler fra ind til udgang, det er ikke altid det går godt i den virkelige verden. Jeg synes den er for farlig.

Hej Miki.

Tak for hurtig svar. Ja jeg har de sip8 til dip8 adaptere liggende endnu. Jeg fik det bare aldrig lavet. Men det var måske smartere
Projektet gik lidt i stå, og jeg har bare brugt forstærkeren flittigt som den var. Jeg skal dog ind i maven på den, og skifte mit 5V trigger relæ til et 12V relæ grundet ny forforstærker. Så kunne jeg jo lige få kigget på input buffer ved samme anledning.

Min STA-1000D skal have lidt kærlighed. Input bufferen bestående af NJM4558 opamps skal udskiftes.

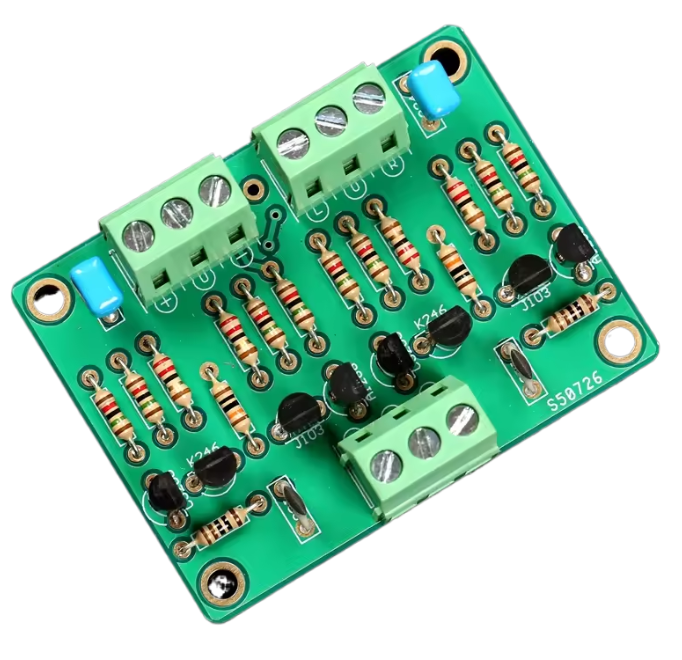

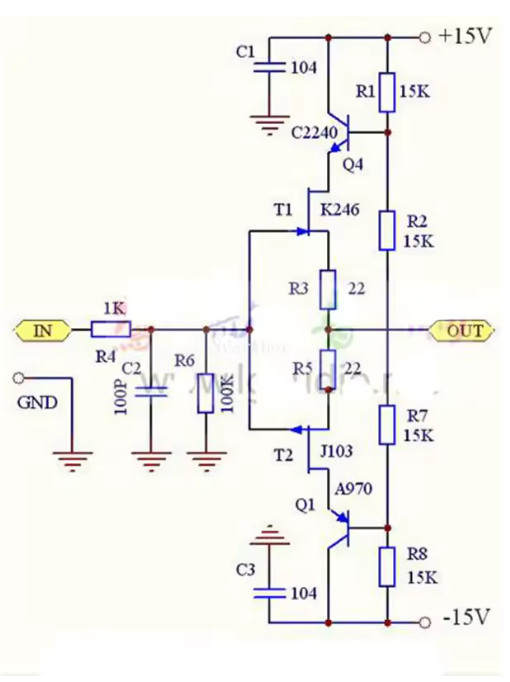

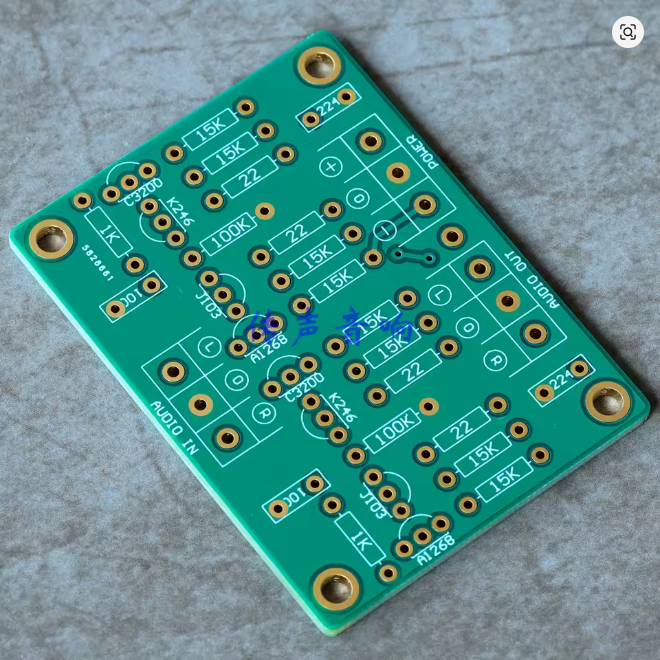

Jeg har besluttet at prøve en cascoded jfet input buffer, bestående af Toshiba 2SK246/2SJ103, C3200/A1268.
Det er genbrugte jfets som er blevet parret med en XJ4810 transistor tracer tester.
Det kan umiddelbart kun, både præsterer, og lyde bedre end de NJM4558 ghetto blaster opamps.
Boarded kan forsynes af S-PRO2 printets ±15V aux.





Jeg er stort set i gang med lidt af det samme.
En buffer med gain fordi mit modul har en indgangs impedans på 3 Kohm og min pre ikke har nogen gain.

Jeg har valgt op-amp igen (LM49720) og helt som dit projekt, er der +/- 15 v på modulet.



Morten, hvor kan man få disse print ?
Det kunne være interessant at prøve dem

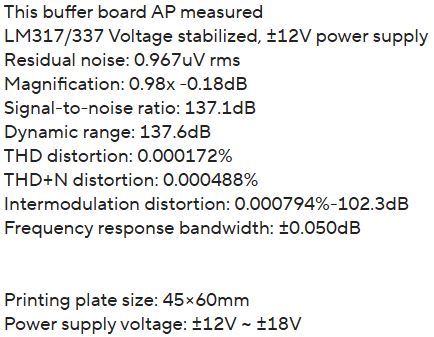

Fedt at du også er i gang. Jeg kiggede på flere opamp baserede input buffere, men jeg synes det kunne være sjovt at prøve sådan en old school jfet input buffer. Der er mange af dem, af tvivlsom kvalitet, på AliExpress. Men jeg fandt dog denne. a.aliexpress.com/_Ezi6CXw

Bemærk den er uden gain.

Mortenhoe skrev:

Fedt at du også er i gang. Jeg kiggede på flere opamp baserede input buffere, men jeg synes det kunne være sjovt at prøve sådan en old school jfet input buffer. Der er mange af dem, af tvivlsom kvalitet, på AliExpress. Men jeg fandt dog denne. a.aliexpress.com/_Ezi6CXw

Bemærk den er uden gain.

Perfekt.
Gain kan man nok godt snige lidt ind af
Men det er mere impedanserne, da min pre har 600 ohm ud på 2 af kanalerne.
De resterende kanaler ligger på ca 50 ohm, så der er ingen problemer, men jeg vil lave samme buffer på alle effektmodulerne



Mortenhoe skrev:

Min STA-1000D skal have lidt kærlighed. Input bufferen bestående af NJM4558 opamps skal udskiftes.
Jeg har besluttet at prøve en cascoded jfet input buffer, bestående af Toshiba 2SK246/2SJ103, C3200/A1268.
Det er genbrugte jfets som er blevet parret med en XJ4810 transistor tracer tester.
Det kan umiddelbart kun, både præsterer, og lyde bedre end de NJM4558 ghetto blaster opamps.
Boarded kan forsynes af S-PRO2 printets ±15V aux.

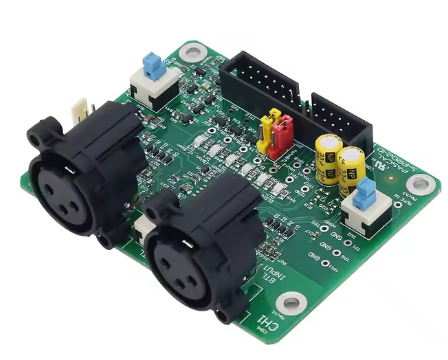

Den havde jeg også kig på. Endte dog med at købe en anden buffer, som stadig ligger i skuffen. I sidste ende blev det til en plug and play løsning som fungere rigtigt fint.
S-pro2 500Wx2 Top Audio Power Amplifier Board Power Amp Board Hifi Digital Amplifier Board Module - AliExpress 44


Der er ikke rigtig nogle eksotiske hifi komponenter på sådan et board
