Nye DIY højtaler under vejs, igen…

Ja, kan IKKE lade vær, da jeg har et DIY-gen, der trigger min jerne. Så har solgt mine flotte og meget vellydene Mission ZX-5.

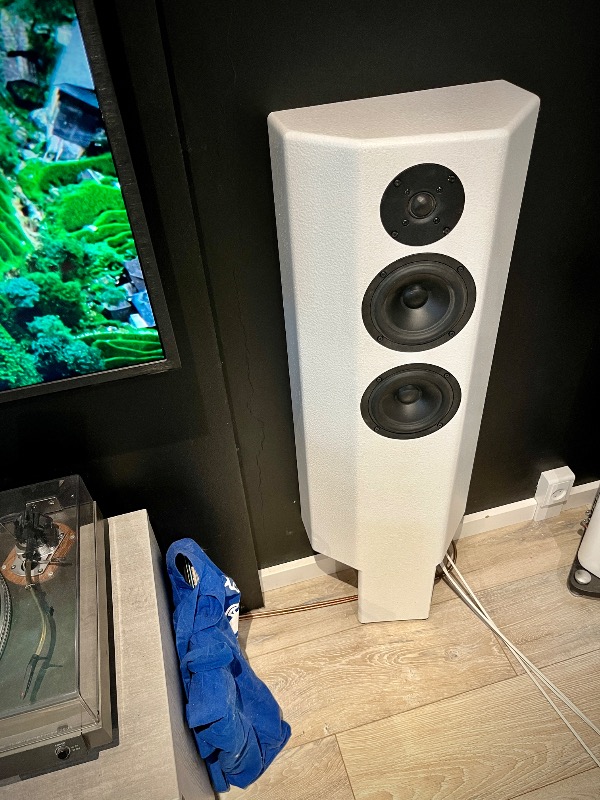

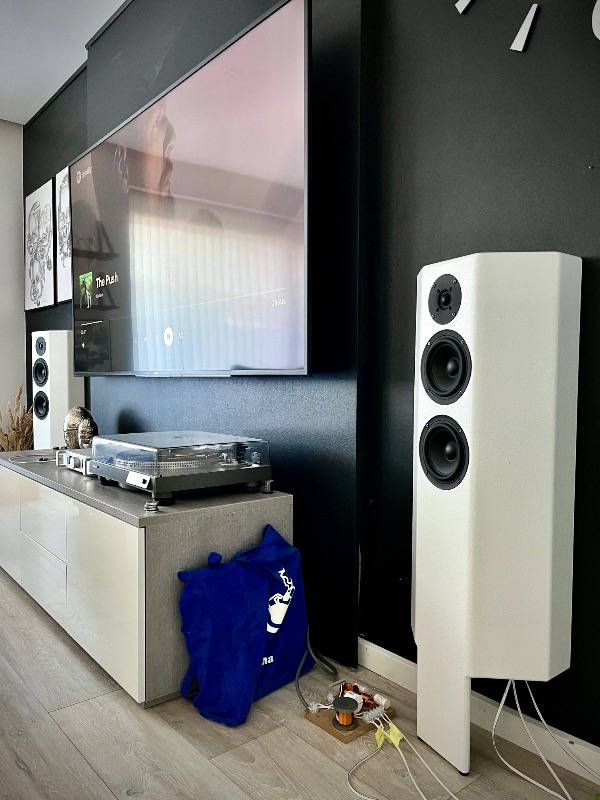

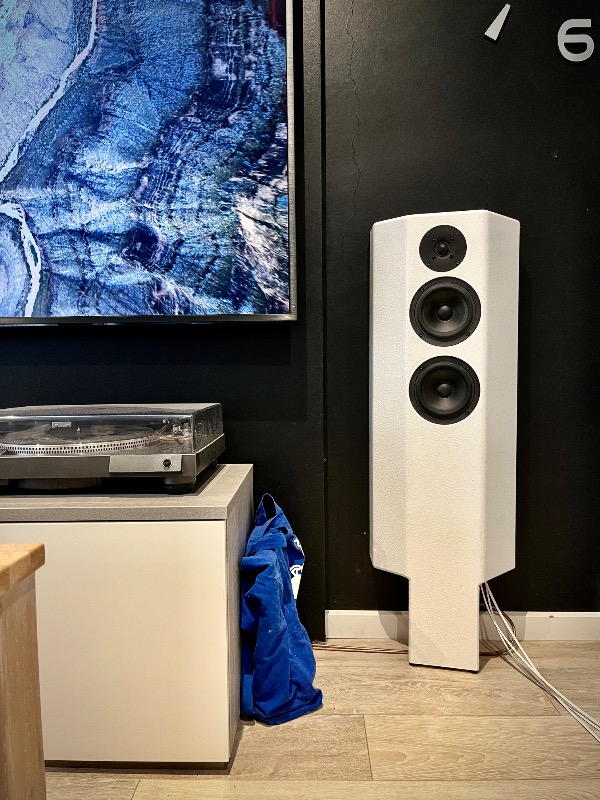

Fandt på et nyt koncept, WallTower, jeg jeg har bygget 2 typer af. Det ene sæt bruger jeg i stuen lige PT.
Det består af 2 stk 5” fra SB Acoustics og en softdome diskant også fra SB Acoustics. Jeg tænkte med disse højtaler, skulle være kone-venlige, da de ikke står ude og gulvet men op af vægen. Og det er uden at lave huller.

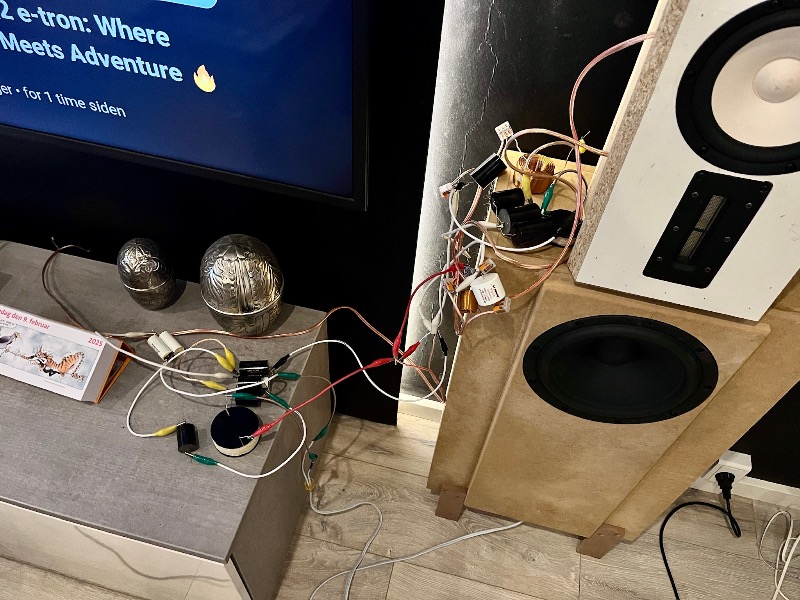

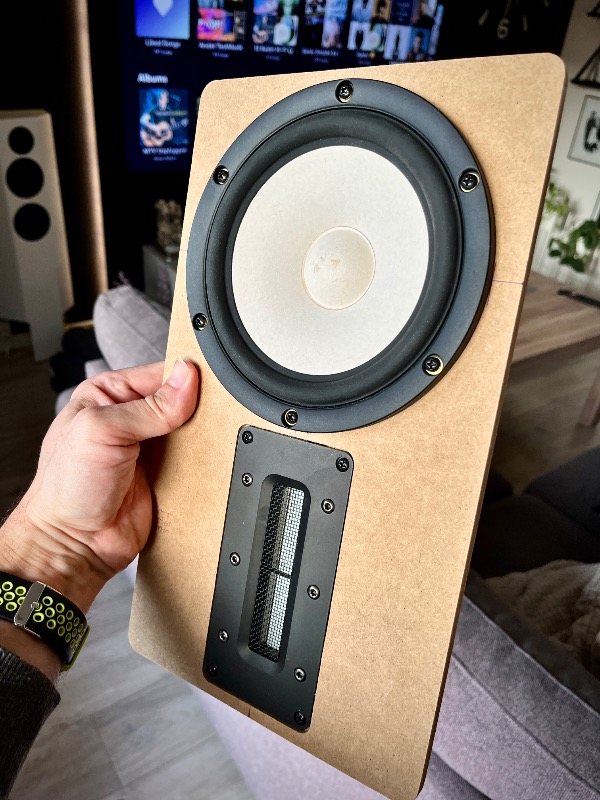

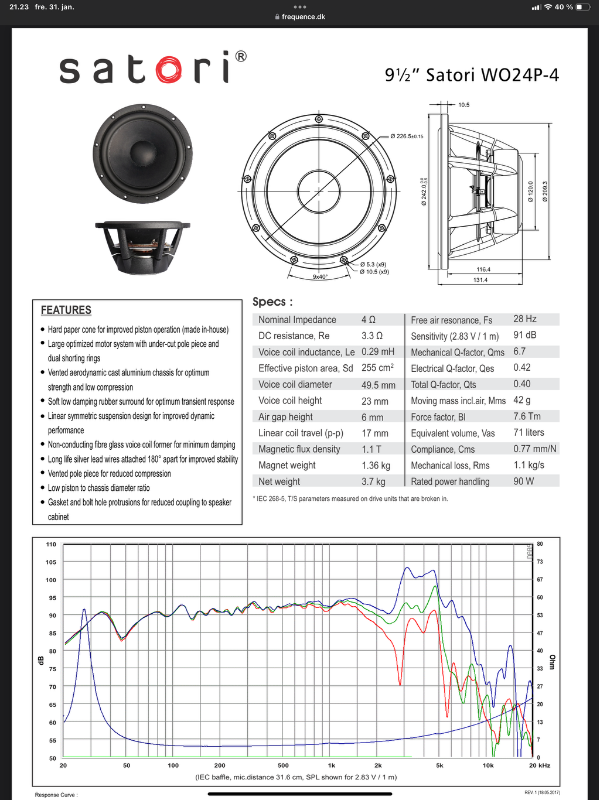

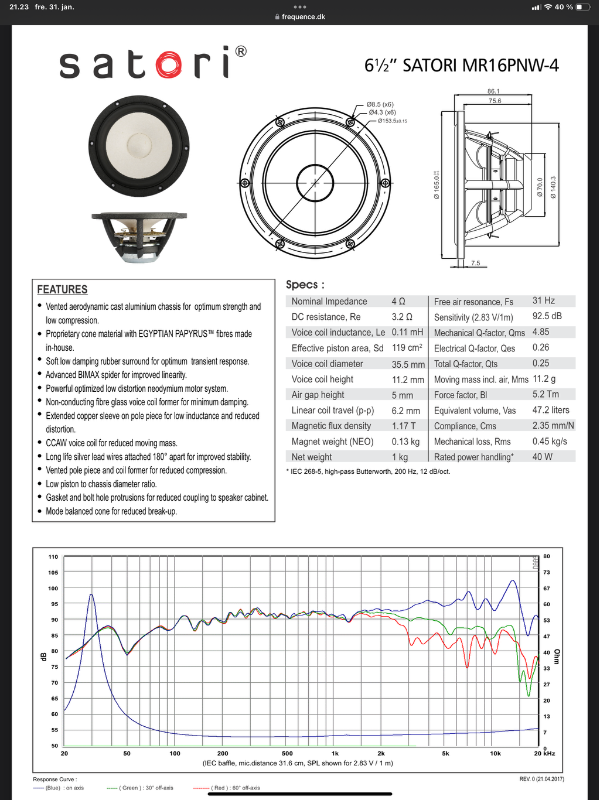

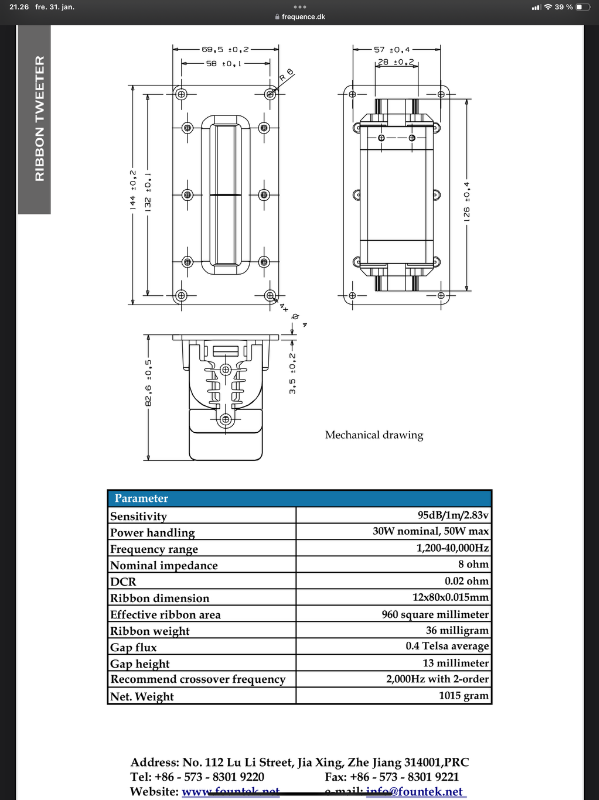

Ville nu bygget et stort sæt med 8”, 6” og bånddiskant. Men lige denne enhed jeg har valgt, viser sig ikke så god oppe af vægen i et lille kabinet. Så havde en anden tanke om at så bare lave et tower-kabinet. Fra start skulle højtaleren bare kunne spille uden en sub. Så her er enhederne i mit prøve set op…

Og det skulle også være et 3-vejs system. Og DER må jeg indrømme, der kommer mine delefilter på en prøve. Det skal være Passive da jeg bare bruger min Sabaj A30, da det skal være enkelt. Og kan godt lide den måde passivet få højtaleren til at lyde. Men der skal virkelige testes delefilter delinger! Men en spænede tid jeg går i møde!

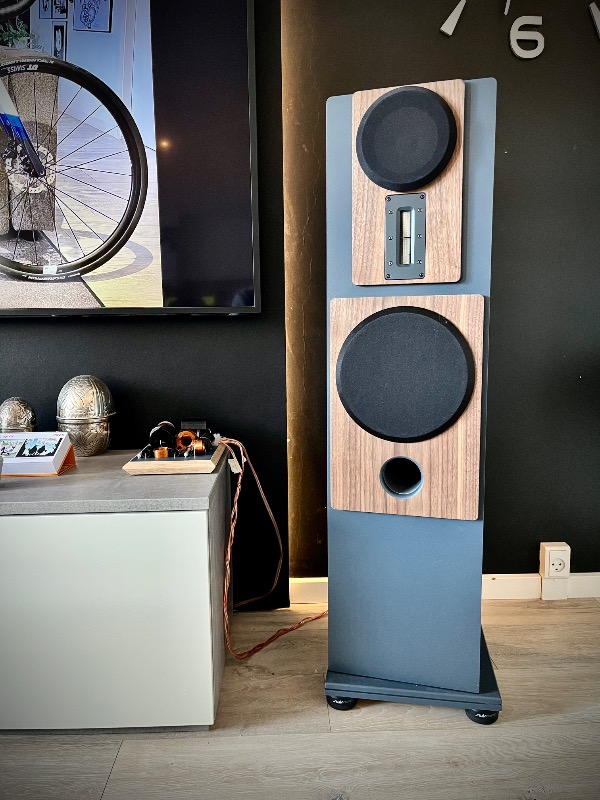

… Er kommet så langt at højtalerne er færdige!

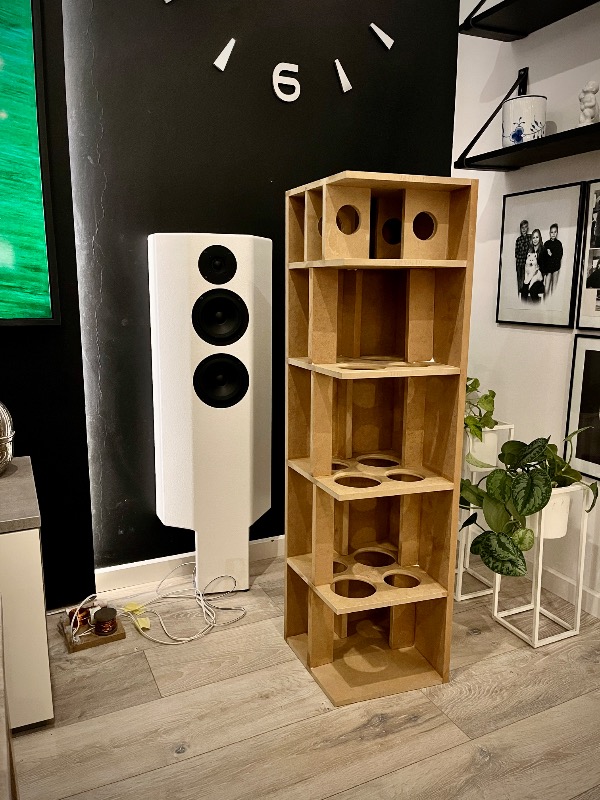

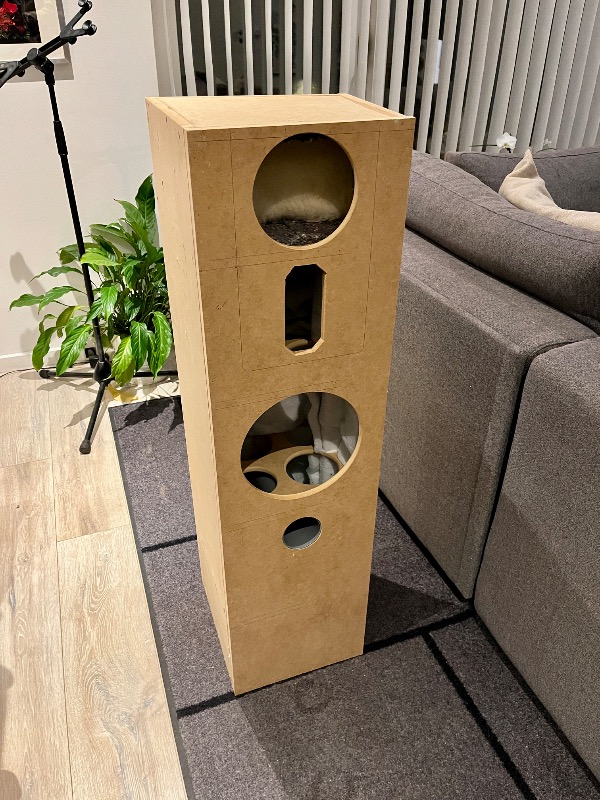

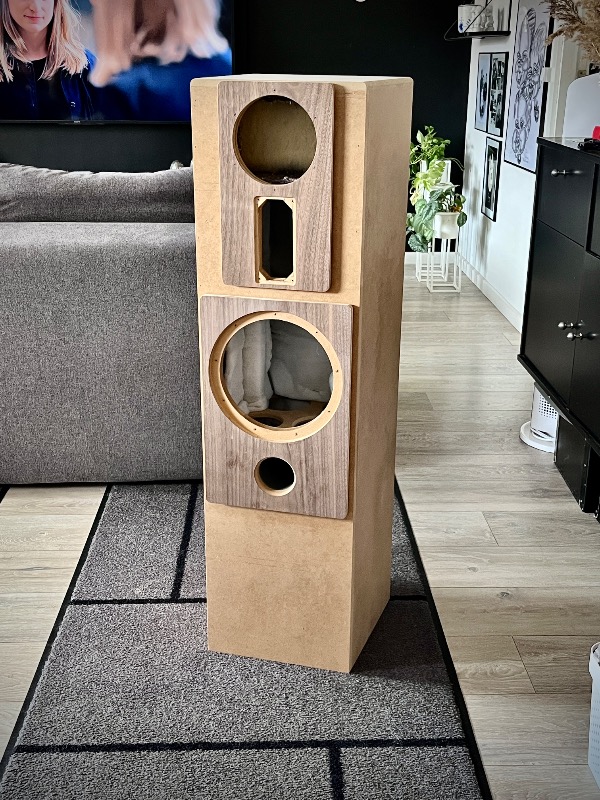

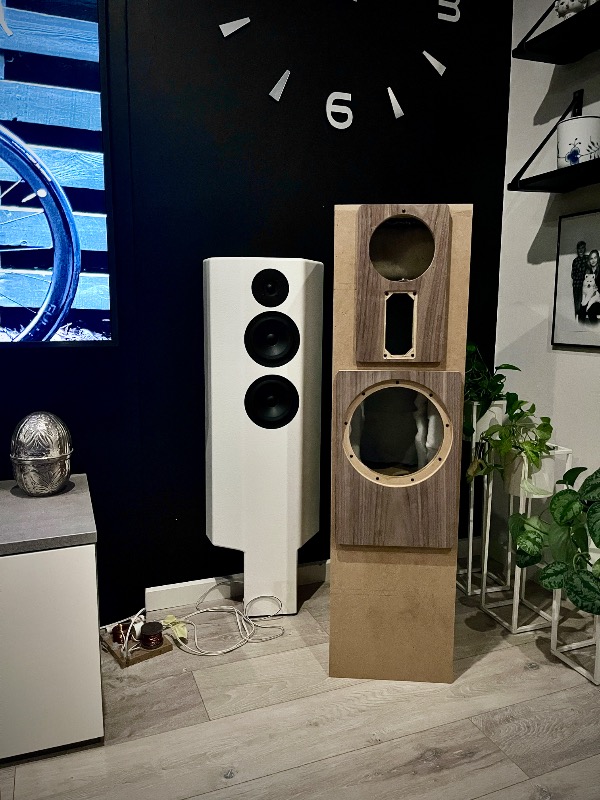

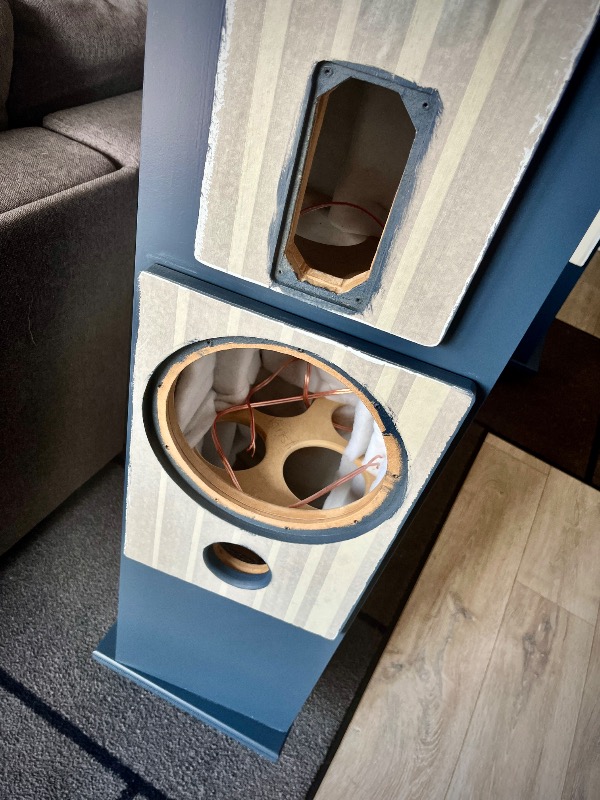

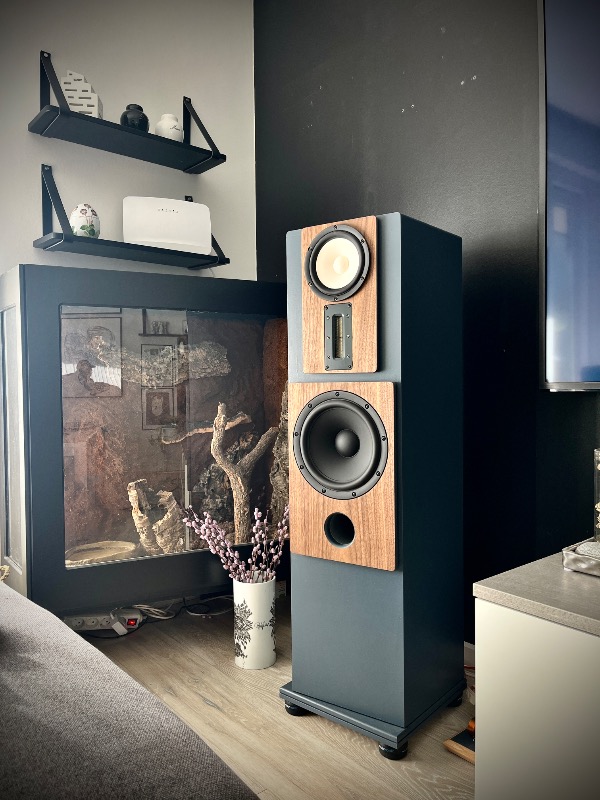

Men først, blev det ikke nogle store WallTower, da enheden ikke ville som jeg ville. Så gik i gang med et Tower kabinet…

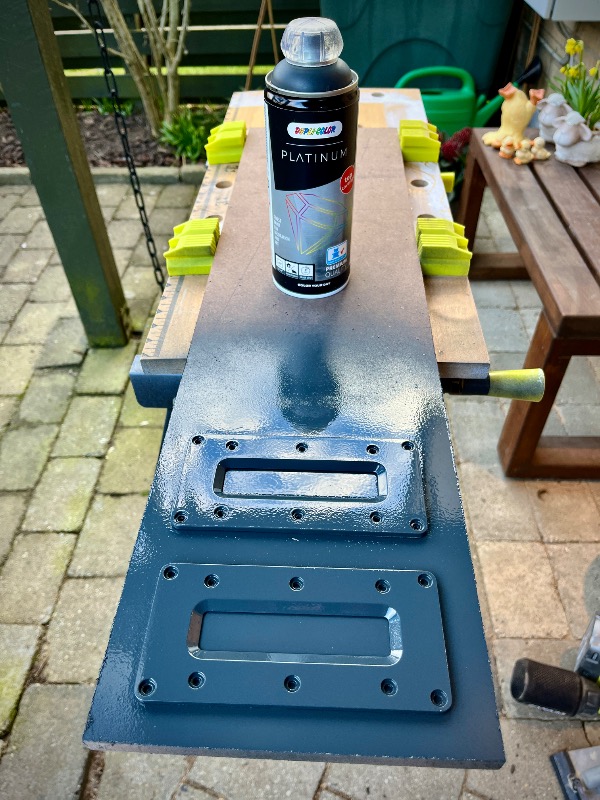

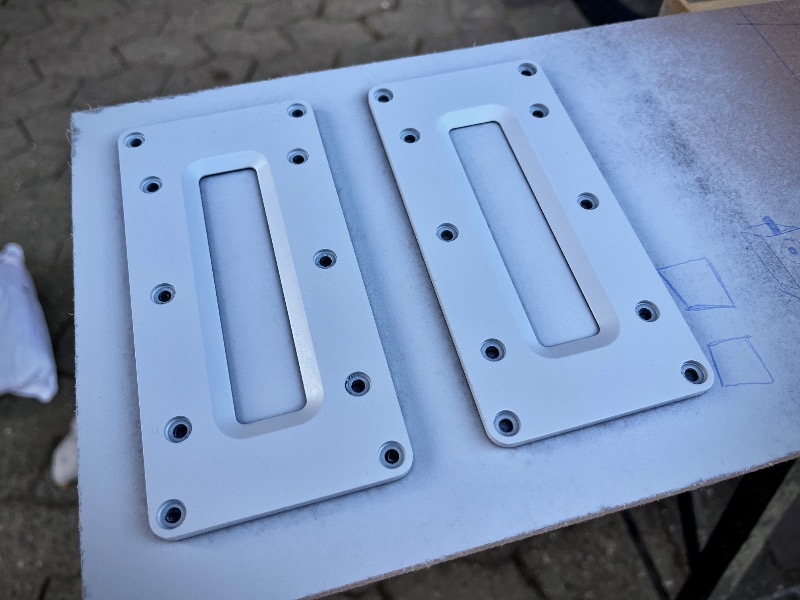

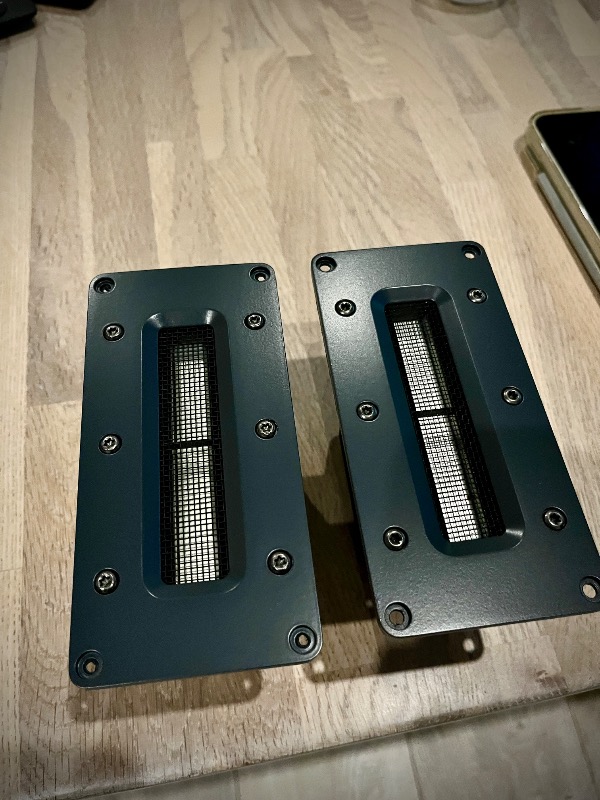

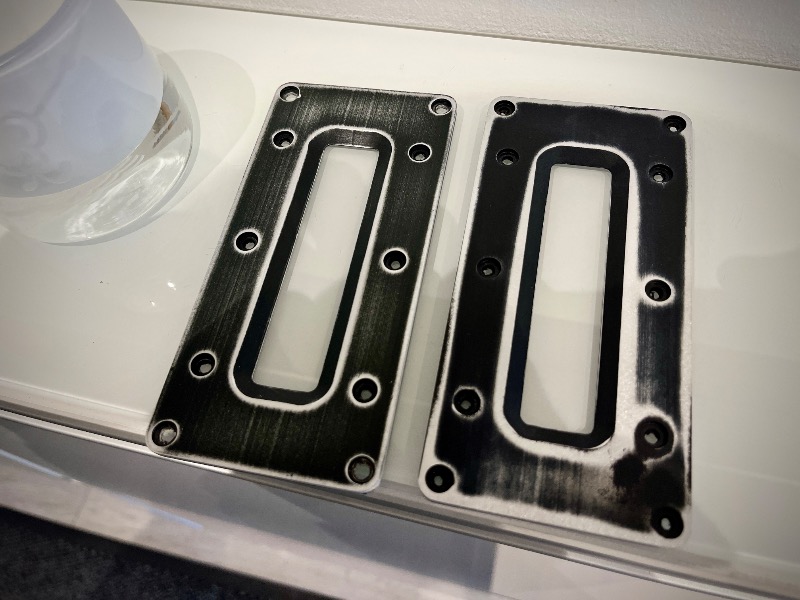

Elsker at bygge bygge. Og det blev også OK. Diskanterne er der 7 år imellem, men de måler stort set end. Dog skulle de males om, da de var malet på 2 forskelligt måder…






… det endte også fint nok.

Dejligt at se begejstringen for at skabe noget selv. Skal du affase fra de finerede front-flader ned til mdf'en eller hvad tænker du her.

Miki skrev:

Dejligt at se begejstringen for at skabe noget selv. Skal du affase fra de finerede front-flader ned til mdf'en eller hvad tænker du her.



Nej, jeg lader kanterne være skarpe for designet’s skyld. Uanset hvordan jeg har sat diskanterne, ser frekvens gangen nogle lunde ud. Jeg få ikke de store udslag om der er forfra eller fra siderne. Men, ja det havde været bedere med og afrundet kanter.

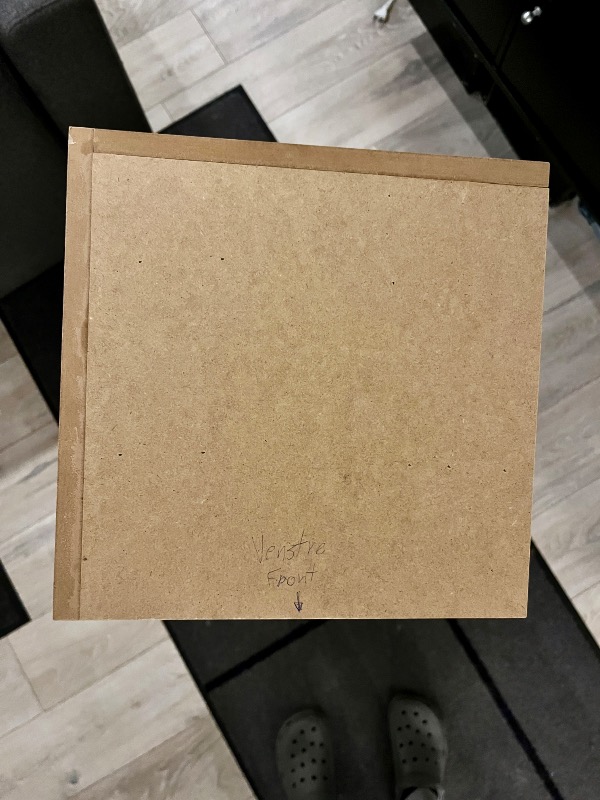

Jeg havde jo også gjort det ved designet, at højtalerekabinet har ingen lige sider. Højtaler måler 29cm x 29cm x 26cm x 26 cm. Og giver en vinkel på ca.7,5 grad, for at bryder op i lydene i kabinettet. Og så godt med dæmpning…


Dog ville jeg gerne ha haft støre forskel, så det var tydligere. Og det er kun for den ide at det er bedere for at bryde op inde i kabinettet. Jeg går ind forinden om at intet inde i højtaleren skal være lige og helst skævt. Om det kan høres, er jeg ikkeheltsikker på. Men er nok for mig jeg ved jeg har gjort det.

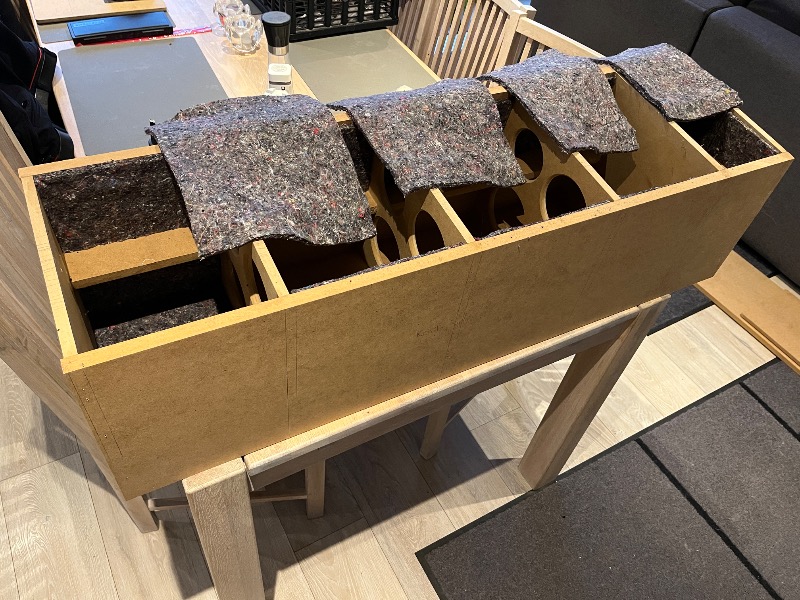

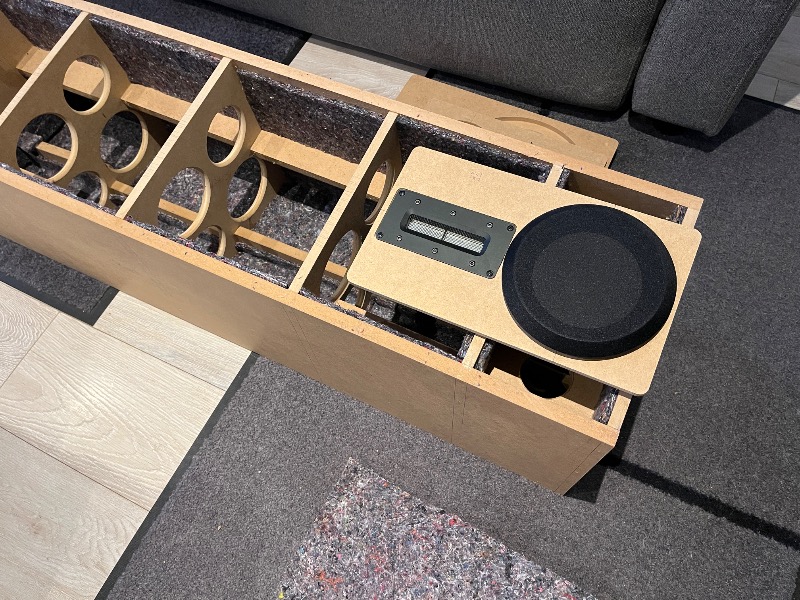

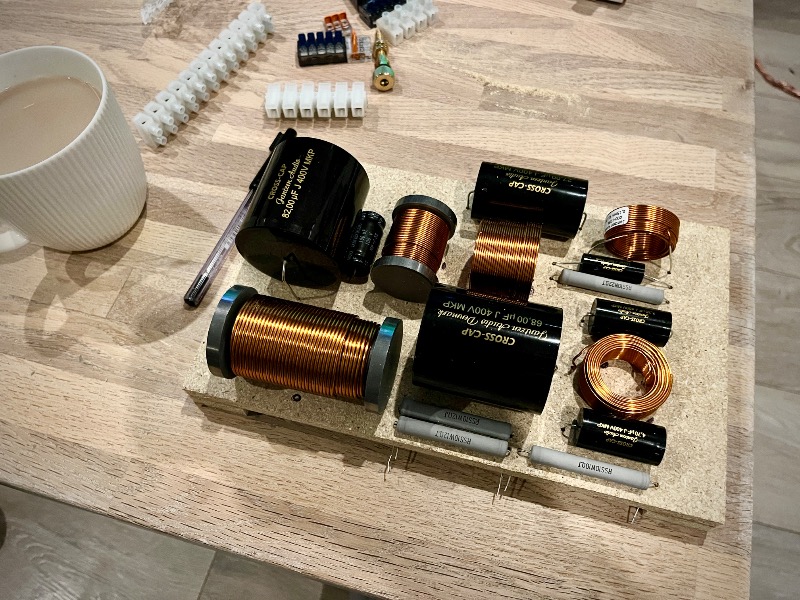

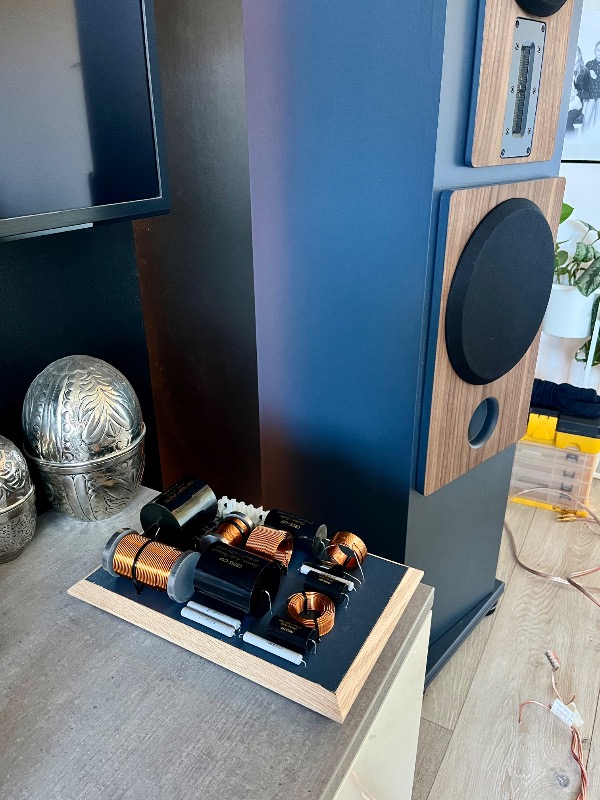

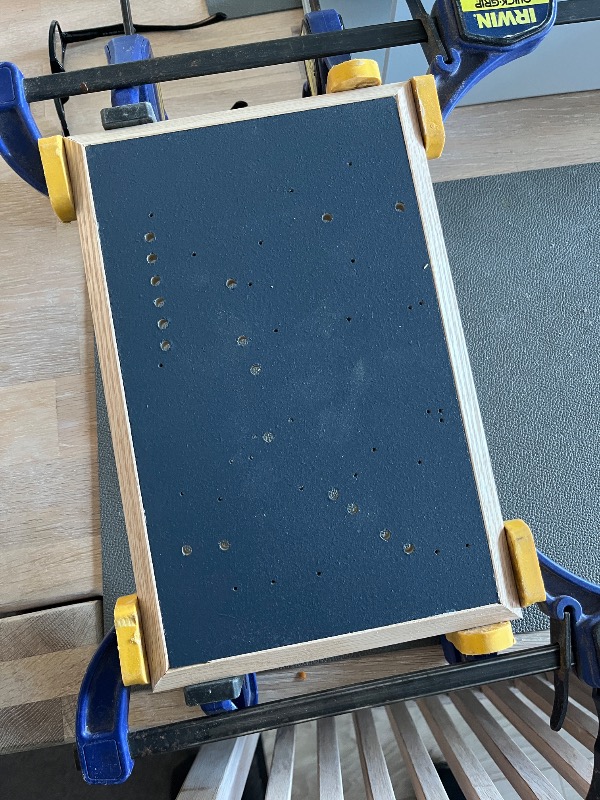

Bruger også kun 16mm og 12 mm Mdf plader, men bruger en del afstivning, for at gøre overfladerne mindre, så deres egen resonans bliver så høj som mulig og de små felter bliver også stærker. Vægten på hele højtaleren er på 31,5kg, med det hele. Delefilteret bliver bygget for sig og står ved siden af højtaleren…





Det er sgu nydeligt håndværk..... En del pænere end det jeg laver

Tak Thomas…

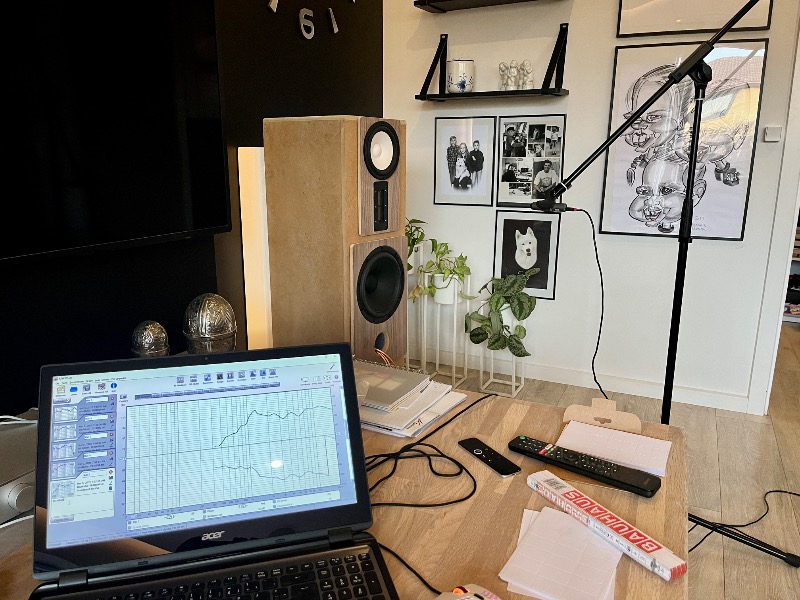

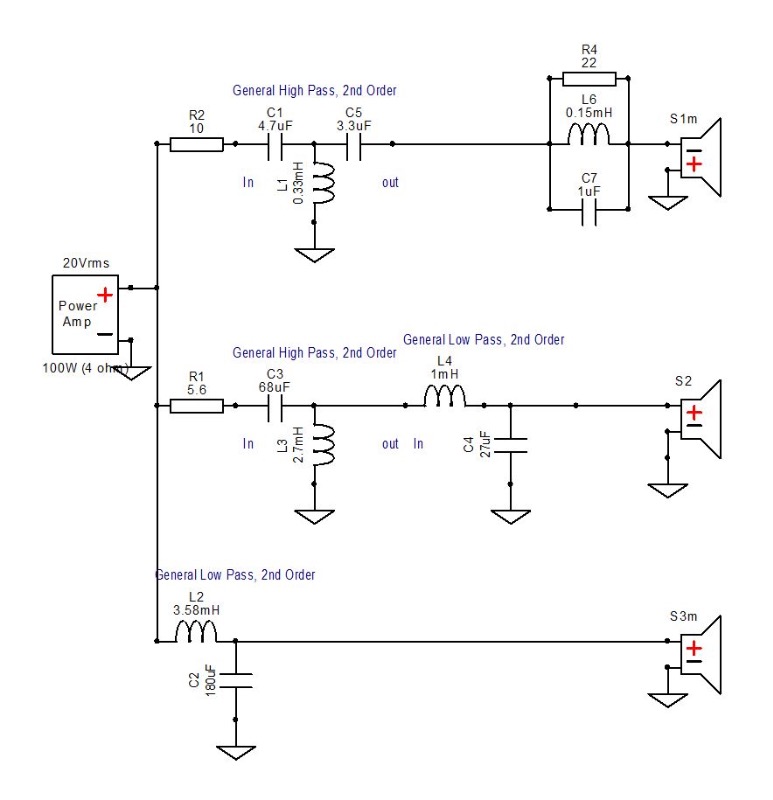

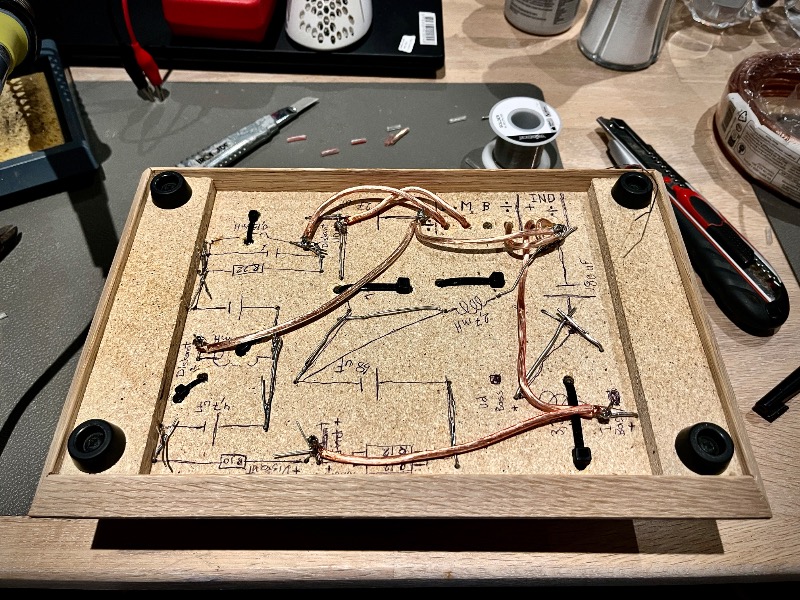

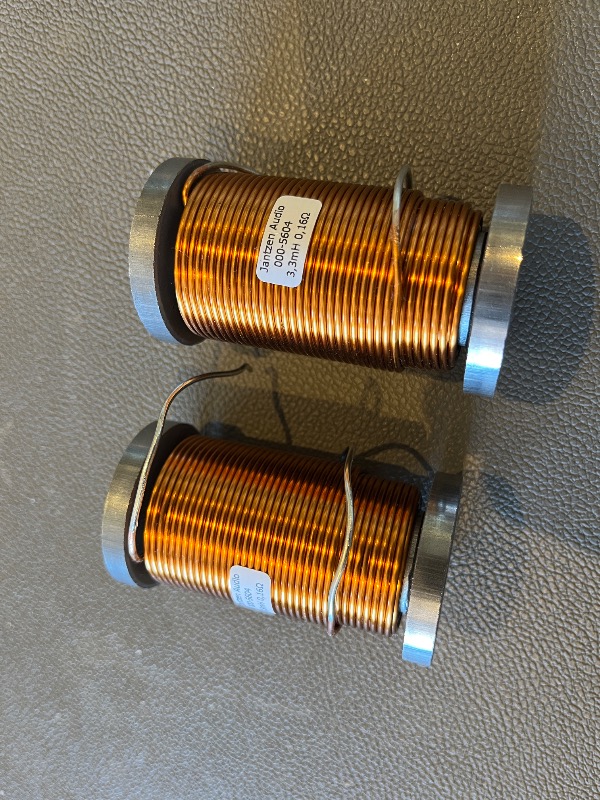

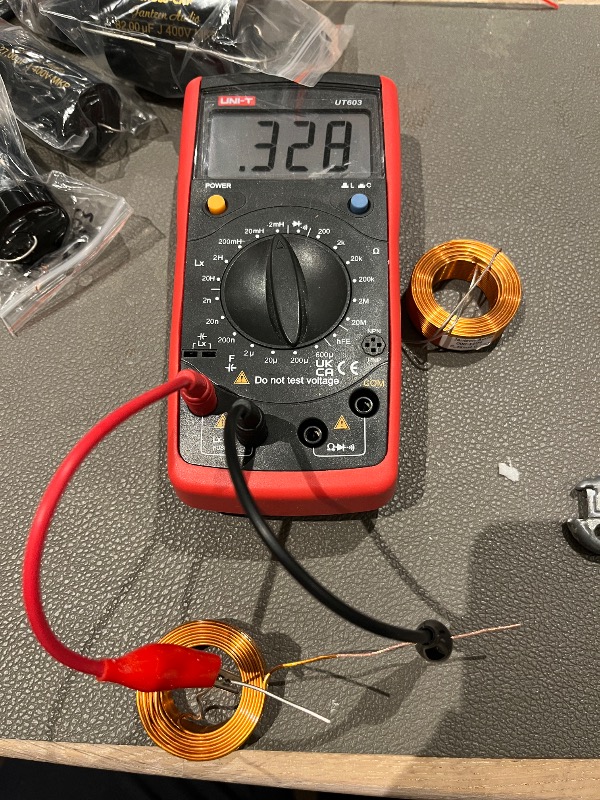

Efter en del test med delefilter, frem og tilbage i Xsim, lytte og ændre i spoler, kom jeg frem til noget jeg rigtig godt kan li, selv om det på målingen ikke ser fantastisk ud. Har for meget bas, da højtaleren står tæt på vægen. Men det er i det helt dybe, hvor det efter min mening bare giver musikken et godt fylde, uden at det mudder for meget og jeg kan juster ned i bassen på min forstærker med -2dB. Har også prøvet at komme strømper i porten, det er heller ikke så tosset. Diskanten bølgerne lidt i frekvens gangen, men forsvinder lidt de 2,5m jeg sidder fra højtaleren. Mellemtone har også et dyk, som den er født med. Men akustikken sørge for andre huller her og der, så alt i alt får højttaleren bare sin egen personlighed.

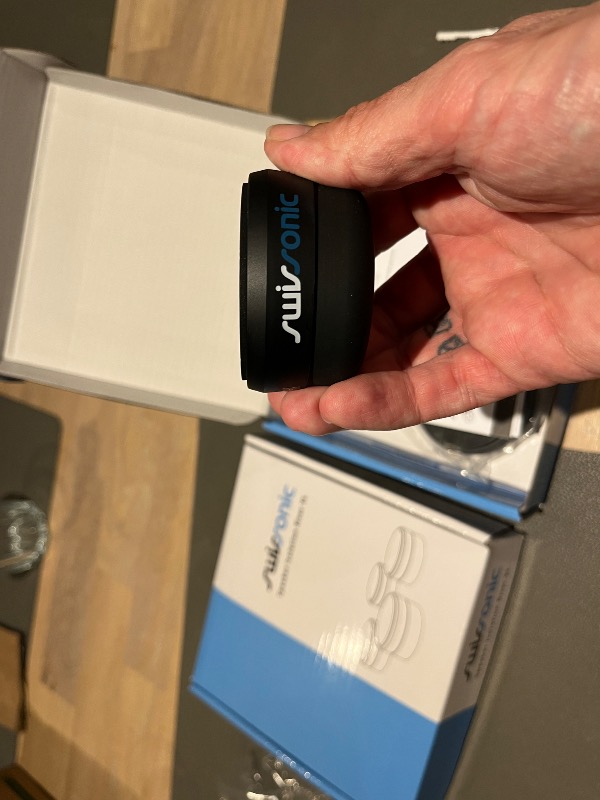

Så var det bare fødderne, som jeg fandt hos Thomann.dk, til ok penge. De ser godt ud og rimelige bløde…

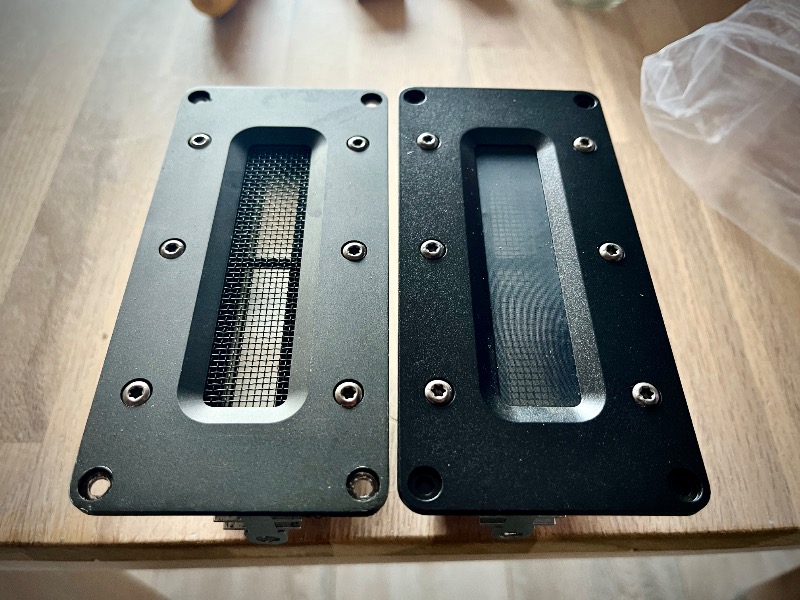

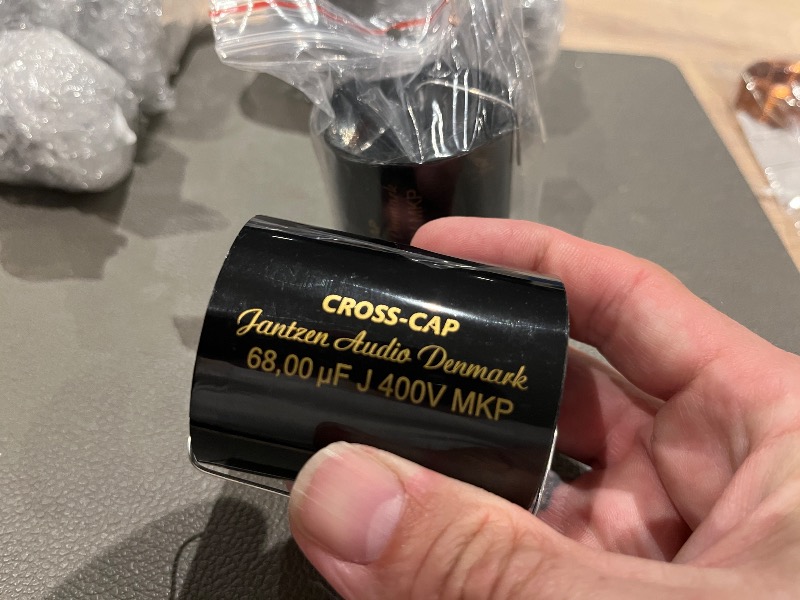

og lidt billeder af de dejlige enheder jeg fik købt billigt af i gut der havde dem til salg lige i nærheden…

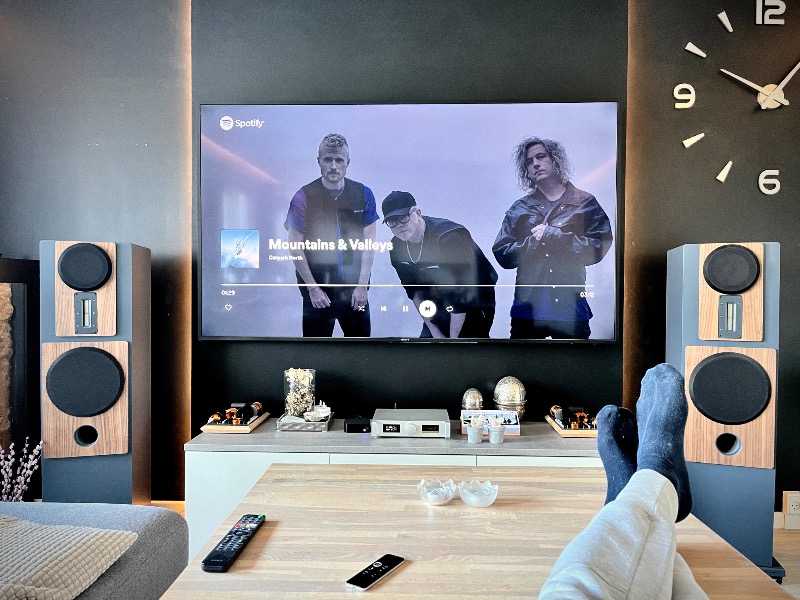

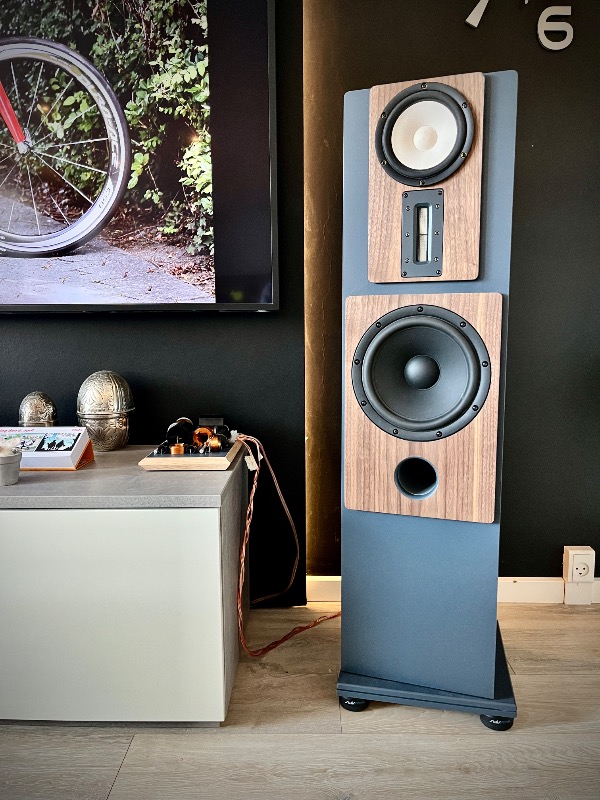

Yes yes, jeg nyder det…


Fed farve der er valgt og lige i dag matcher den dine strømper

Nej det er du altså sluppet ret godt fra, men nu ved jeg også at du vil have det ordentligt lavet

Thomas skrev:

Fed farve der er valgt og lige i dag matcher den dine strømper

Nej det er du altså sluppet ret godt fra, men nu ved jeg også at du vil have det ordentligt lavet

hæ hæ, højtaleren er malet i Deko-blå. Mine strømper er DSB strømper, som er blå. Det er nok billedet, der får det til at se ret ens ud  … Når jeg laver kabinetter, gør jeg mit bedste.
men noget jeg altid kæmper med er når de er færdige, så bevæger Mdf pladerne så meget, at man kan se samlingerne. Lidt irriterende.
