Retro højtaler i sigte…

Kjeldsen skrev:

Det ser godt ud. Du bygger færdige højttalere hurtige end jeg laver mock-ups



Jamen, du tænker ikke det måske ikke er mig der er hurtig, men nok bare dig der er langsom!

Så er jeg også langsom

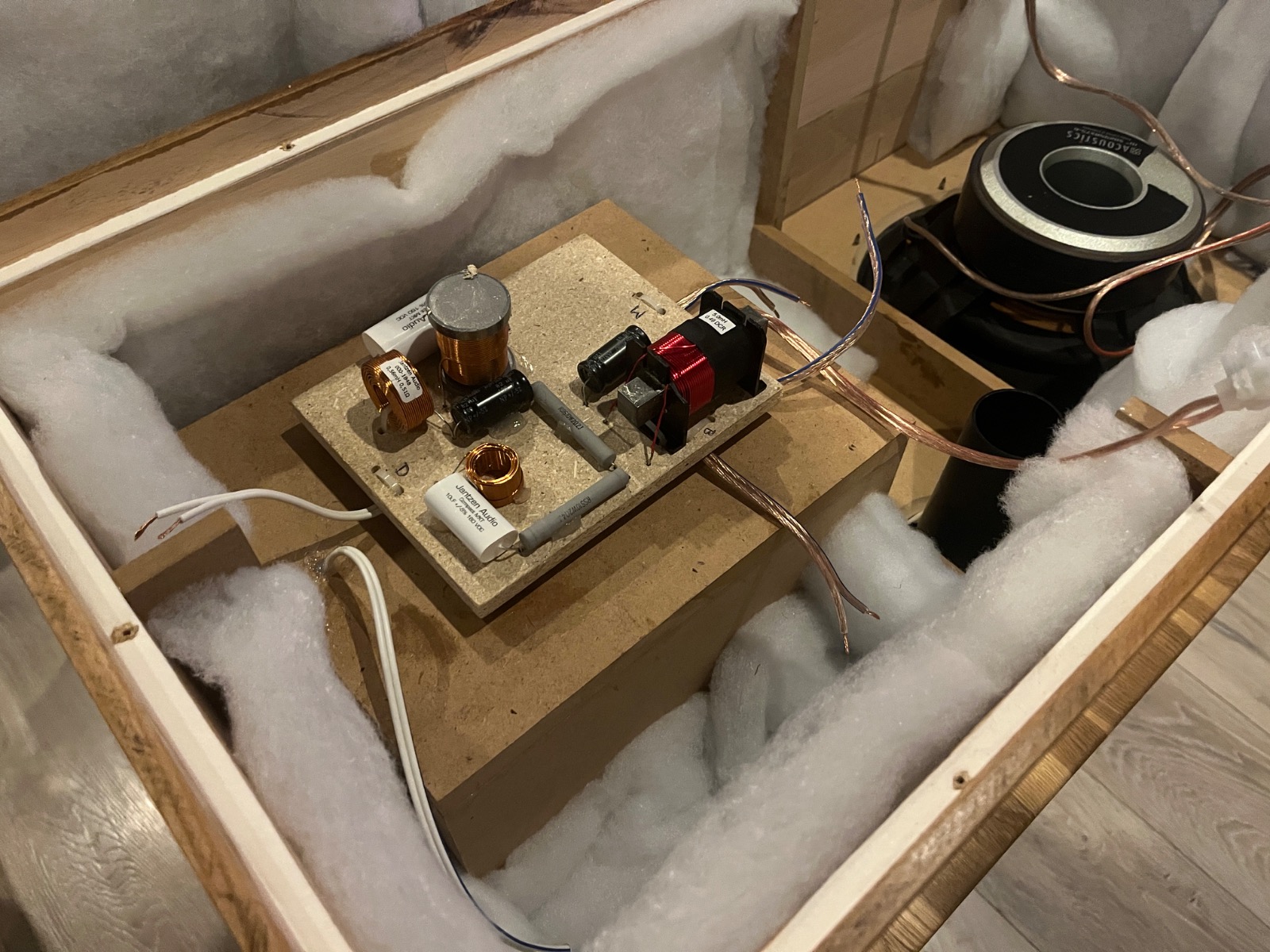

Nå, så blev jeg færdig. Kunne dog godt lige rette nogle ting ind på udsendt. Men, nu har jeg jo været i gang i så lang tid, så nu skal jeg lige nyde dem. Dog har jeg lagt mærke til jeg ik er helt tilfreds med delefilteret- har lagt mærke til at mellemtonen nok er en smugle for dominerende og kan i nogle sange være for meget. Så skal lige en dag prøve at juster på det, som det bare er en modstand på mellemtonen. Kan forstille mig det er overgangen mellem bas og mellemtone, hvor fasen ikke rammer helt godt og modarbejder lidt hinanden og gør det lidt tyndt i lyden. Så skal lige ind i Xsim og lege lidt med det…

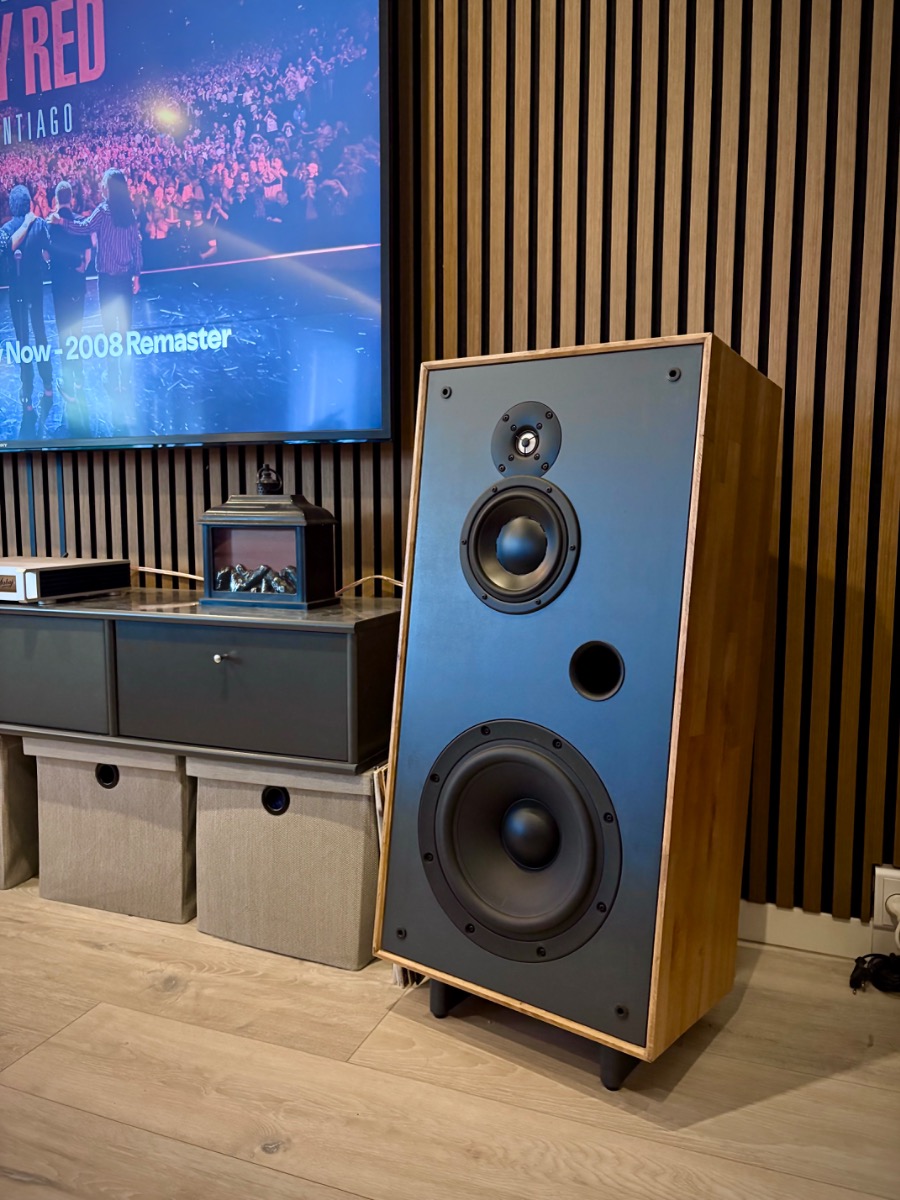

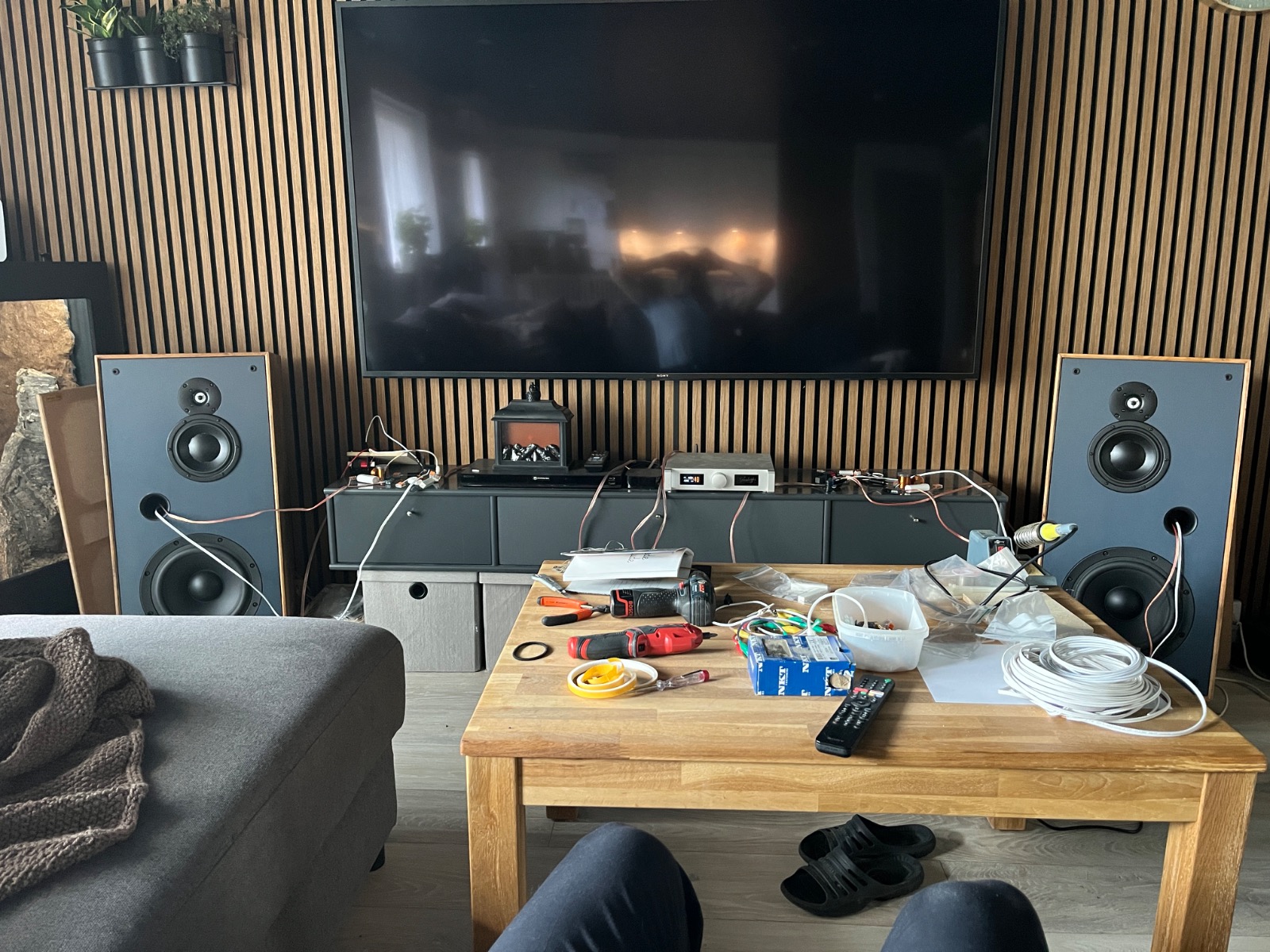

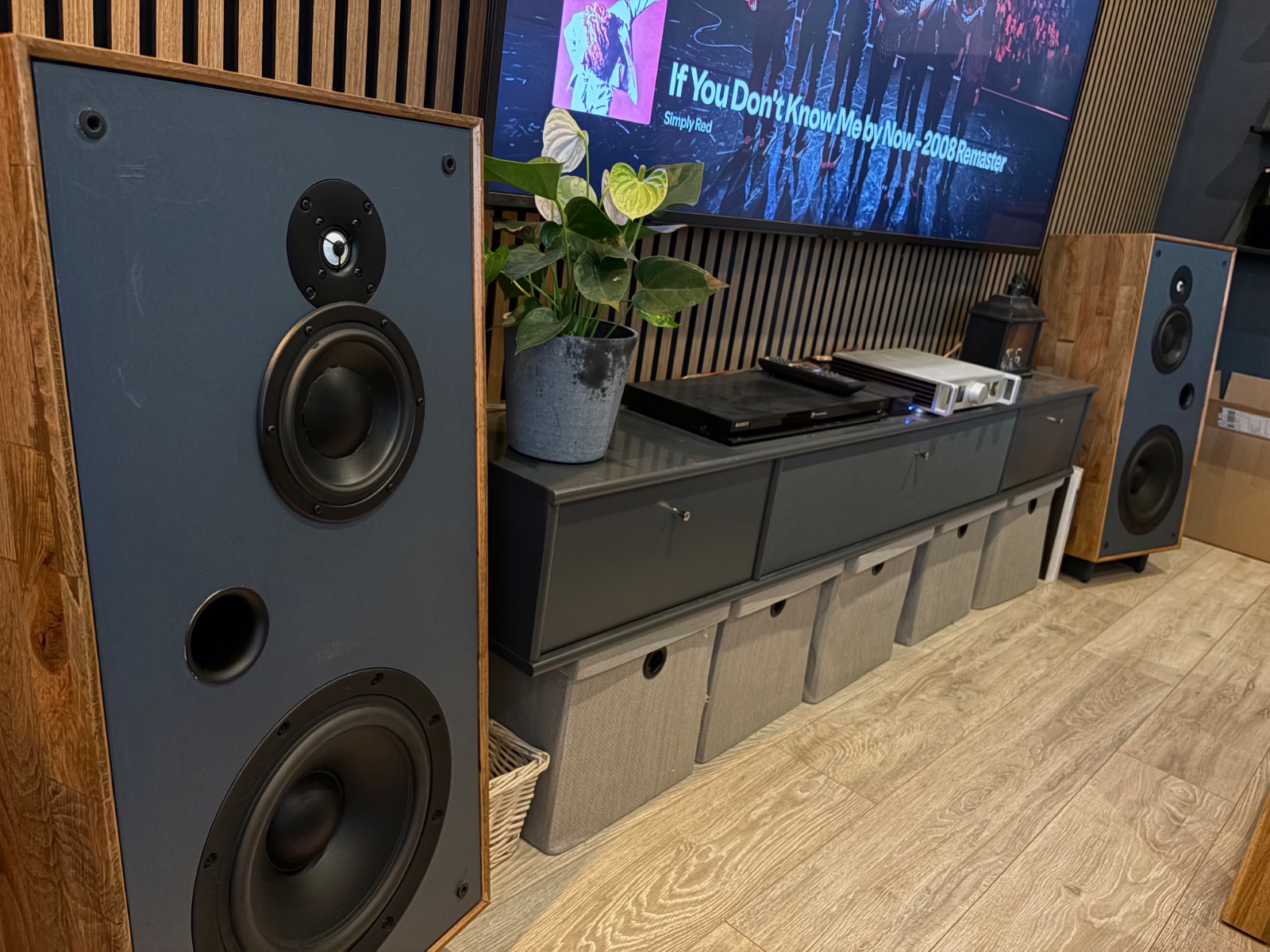

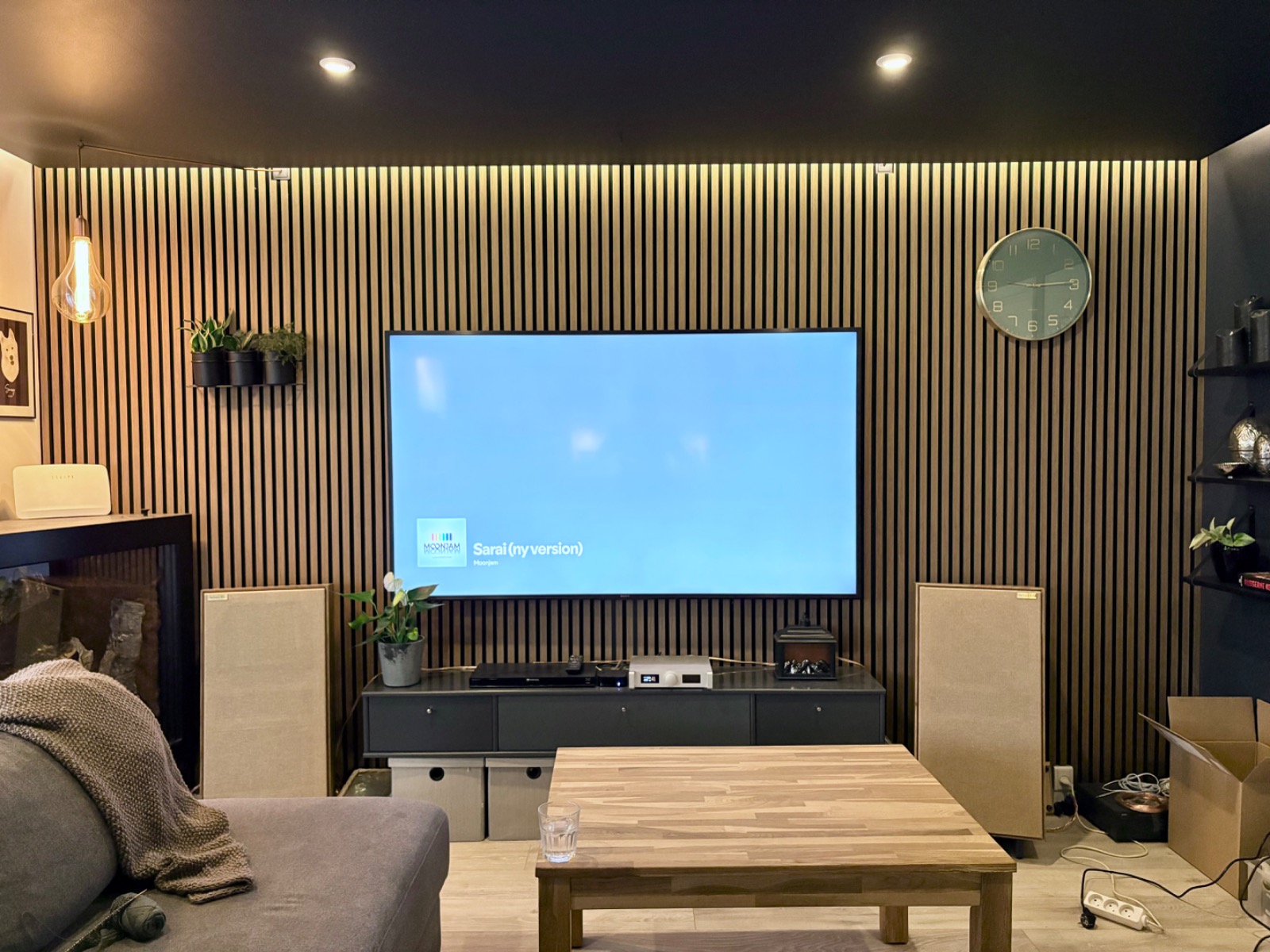

Her er lige de sidste billeder jeg har taget, da de blev færdige.









Hvad synes du om diskanten i forhold til almindelige textil-domer.

Miki skrev:

Hvad synes du om diskanten i forhold til almindelige textil-domer.

ja, det er et godt spørgsmål. Har ik hørt en textil-domer i denne højtaler. Men for mig er det nok svært at svare på, da men nok skal have diskanter der er ens i frekvens kurven. Denne diskant regere ret flot også på 15 og 30 grader fra midten. Også den er blevet rigtig godt integreret med Dynaudio’en ved 2500hz 12dB. Og sammen med 10” har jeg fået det hele til at lyde godt nu. Bassen går virkelig dybt og har fat i rummet. Mellemtonen er meget tydelig, uden at stikke af. Diskanten syntes jeg gør det rigtig godt til prisen. Men som sagt ved jeg ikke hvordan den ville lyde med textil. Jeg kigger som regel efter hvor hvordan frekvenskurven ser ud, når jeg gå efter diskanter.

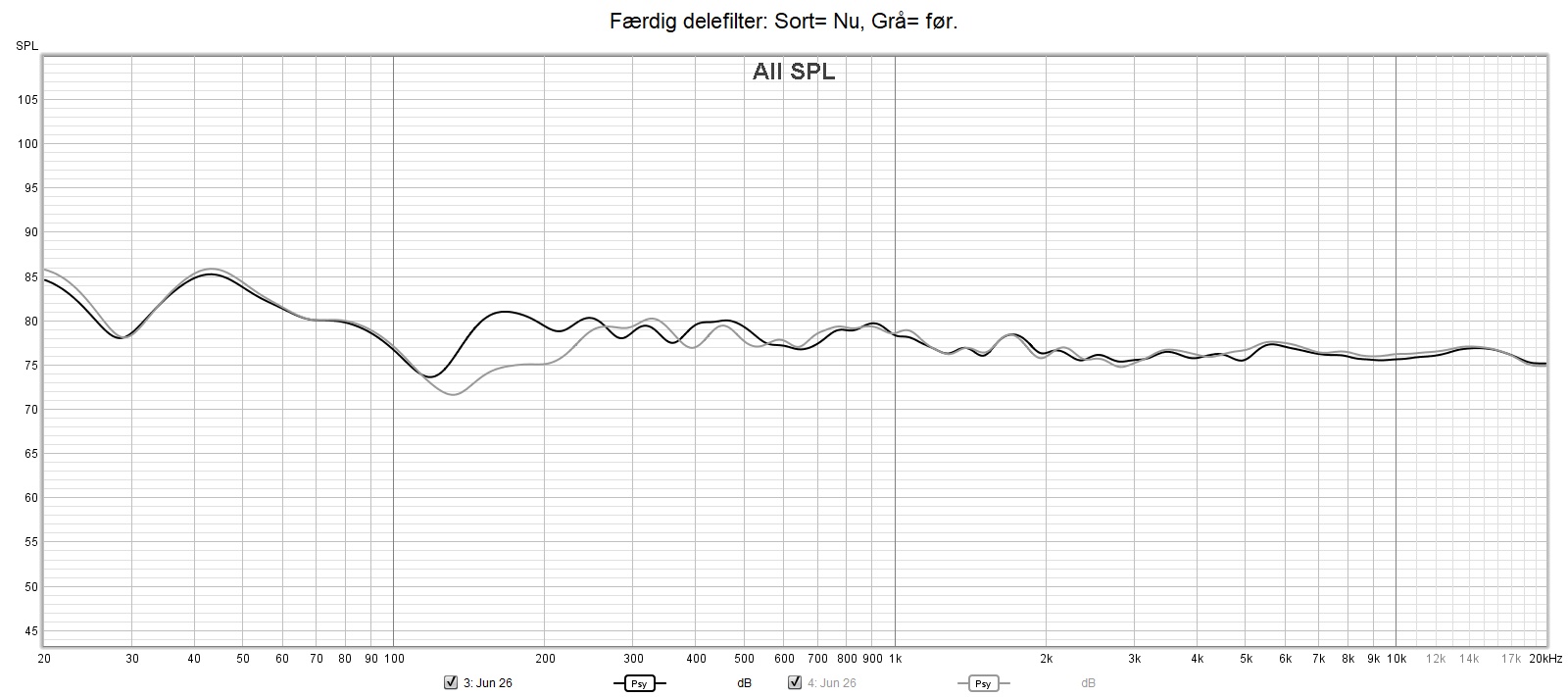

Her er den endelige frekvens kurve, efter jeg fik rettet lind mellem bas og mellemtone. Det blive til 2 nye kondensatorer og noget + og - der skulle vendes på diskanten og mellemtonen. Så den endte på alle delinger blev 12dB og ca.280Hz og 2500Hz. Frekvenskurve er målt med højtaleren hvor den står nu op af vægen og målemic.’en 1 meter fra…
den grå kurve er det problem jeg havde da den var samlet for første gang. Viste godter var noget fase problem, men gjorde diskanten for i øre-faldene. Den sorte kurve er så efter skift af 2 kondensatorer og de kom meget bedere i fase. Hullet ved de 130Hz, er altid et problem her hjemme, oppe af vægen. Men er mindre tydelig på denne højtaler…


Hov, det var ikke diskanten der var for i øre-faldene men mellemtonen, fordi der manglede for meget imellem 100-250 Hz…

FotoKarsten skrev:

Miki skrev:

Hvad synes du om diskanten i forhold til almindelige textil-domer.

ja, det er et godt spørgsmål. Har ik hørt en textil-domer i denne højtaler. Men for mig er det nok svært at svare på, da men nok skal have diskanter der er ens i frekvens kurven. Denne diskant regere ret flot også på 15 og 30 grader fra midten. Også den er blevet rigtig godt integreret med Dynaudio’en ved 2500hz 12dB. Og sammen med 10” har jeg fået det hele til at lyde godt nu. Bassen går virkelig dybt og har fat i rummet. Mellemtonen er meget tydelig, uden at stikke af. Diskanten syntes jeg gør det rigtig godt til prisen. Men som sagt ved jeg ikke hvordan den ville lyde med textil. Jeg kigger som regel efter hvor hvordan frekvenskurven ser ud, når jeg gå efter diskanter.

Her er den endelige frekvens kurve, efter jeg fik rettet lind mellem bas og mellemtone. Det blive til 2 nye kondensatorer og noget + og - der skulle vendes på diskanten og mellemtonen. Så den endte på alle delinger blev 12dB og ca.280Hz og 2500Hz. Frekvenskurve er målt med højtaleren hvor den står nu op af vægen og målemic.’en 1 meter fra…
den grå kurve er det problem jeg havde da den var samlet for første gang. Viste godter var noget fase problem, men gjorde diskanten for i øre-faldene. Den sorte kurve er så efter skift af 2 kondensatorer og de kom meget bedere i fase. Hullet ved de 130Hz, er altid et problem her hjemme, oppe af vægen. Men er mindre tydelig på denne højtaler…


Godt gået med et passivt filter. Måske du kunne lave fra 40 til 90 dB på Y-aksen og anvende lidt mindre smoothing, så får du samme grafiske udtryk som når profferne måler.

Ja, men min måling er bare ikke ret prof. lavet. Så hvis jeg viser den med mindre smoothing, ligner det bare et stormvejr i Østersøen!
Har brugt den til at juster enhederne ind, i forhold til hvad jeg hører. Og den vil også afslør jeg ikke er helt i mål med overgangen mellem bas og mellemtonen.
