Ide til selvbygger...

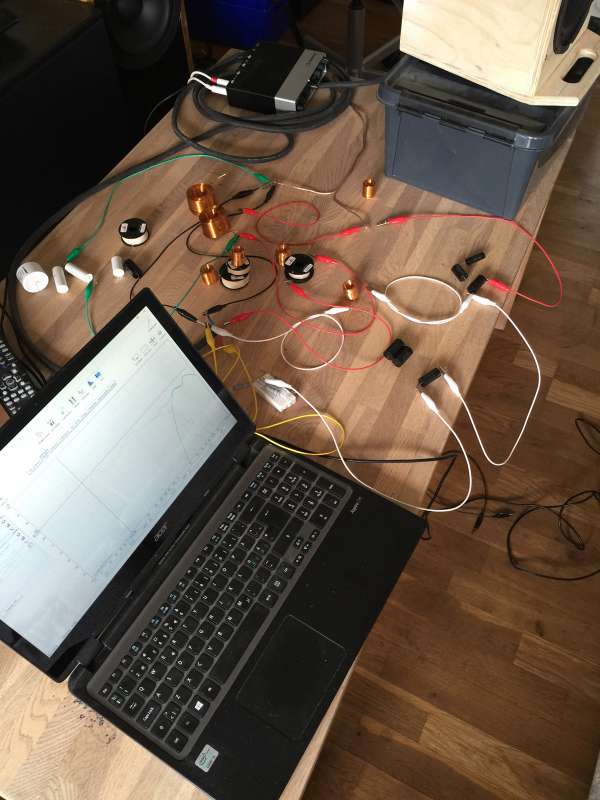

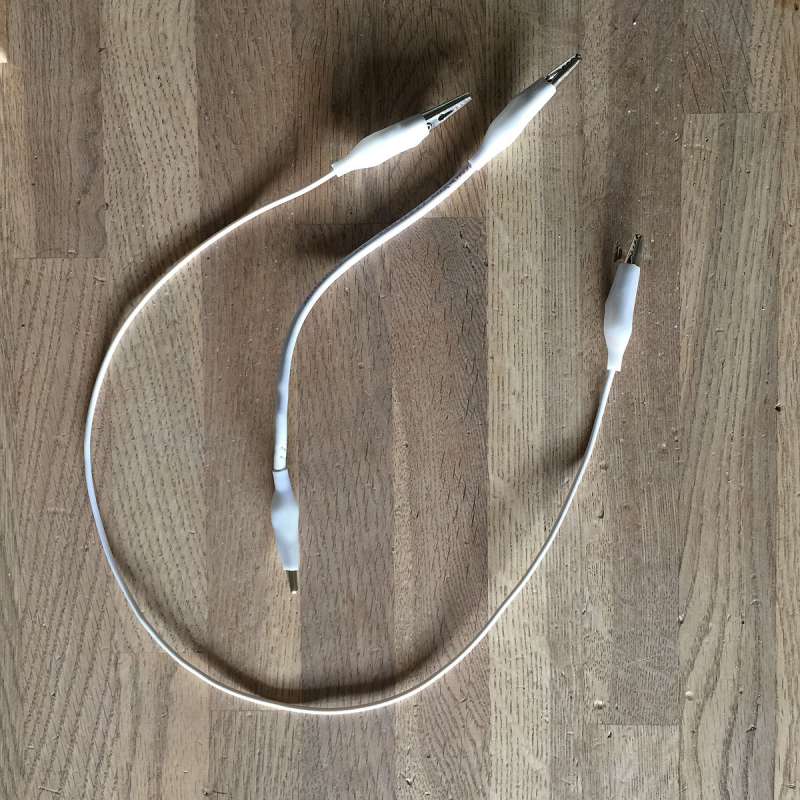

Nå nu i skal lave, prøve, måle et passivt delefilter, gjorde jeg det, at jeg købte 2 sæt krokkedille næb. Men, med tiden efter at ha måle og lyttet, at mit færdige delefilter ikke lød som da jeg testede det... DE kabler der sidder på de næb, er ALT for dårlige og små. Jeg tænkte selv det ikke var noget problem, da jeg ikke skulle spille højt, eller at de kabler jo også var ret små. Men, DE er et problem. De er nemlige alt for små. Der er for meget modstand i de stakkels kabler...


SÅ måtte af med de små LORTEKABLER, og nye på de næb. Så tog det jeg har brugt til alle mine højtaler, fra T-Hansen. Det er 2,5kv...

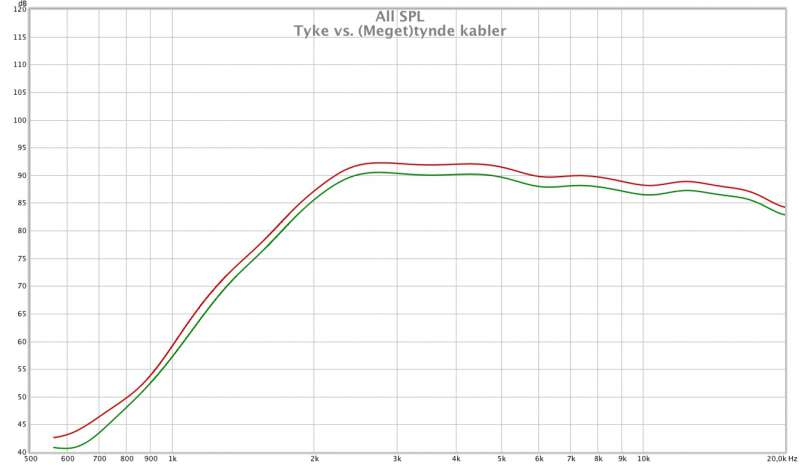

Her er hvad jeg målte på bare at sætte disse kabler fra + og minus... Og så det nye kabel, som er korter og meget tygger! forstil jer så når jeg brugte 10-12 stykker næb med de "lorte" kabler... :blink:
Rød= Nye korte, tygge kabler.
Grøn= Gamle tynde lange skidt-kabel

Jeg bruger klemrækker, det virker også.

Hvordan ser det ud så. Eller hvordan ser de ud?

sådan nogle

www.harald-nyborg.dk/p7424/klemraekke-2x12-pol-2-5-4mm2

Nååå,ja ok. Klart klart. Også en god ide...

Du skal også passe på med dine spolers retning ift hinanden. Jeg kan se en stak spoler stå ovenpå hinanden og ved siden af hinanden med samme orientering. Som vist på dit billeder, kan du ikke vide hvilken værdi spolerne har (med mindre du måler dem).

Der skal enten være stor afstand, eller du skal have forskellige orientation - dvs har du en spole oprejst, skal den anden ligge ned og roteres 90 grader.

Kjeldsen skrev: Du skal også passe på med dine spolers retning ift hinanden. Jeg kan se en stak spoler stå ovenpå hinanden og ved siden af hinanden med samme orientering. Som vist på dit billeder, kan du ikke vide hvilken værdi spolerne har (med mindre du måler dem).

Der skal enten være stor afstand, eller du skal have forskellige orientation - dvs har du en spole oprejst, skal den anden ligge ned og roteres 90 grader.

Ja afstanden skal være +3 cm eller vinkles som du skriver.

Mht de "prøveledninger" der har jeg brændt adskillige over uden speciel meget strøm.
Man kan få dem i flere udførsler og de billigste er enormt tynde - jeg tror der er 2-3 meget tynde ledere i ::
Jeg plejer gerne at skifte selve kablet med en leder fra en helt almindelig lampeledning (0,75) det plejer at være rigeligt til mit brug og så korte strækninger (30 cm)

En lidt sjov ting mht spoler er at de jo får større værdi når de f.eks stilles på en jerneplade, eller man putter en skrive eller lignende igennem dem, men stiller man en spole på en ALU plade, så bliver spolens værdi underligt nok mindre

Kjeldsen skrev: Du skal også passe på med dine spolers retning ift hinanden. Jeg kan se en stak spoler stå ovenpå hinanden og ved siden af hinanden med samme orientering. Som vist på dit billeder, kan du ikke vide hvilken værdi spolerne har (med mindre du måler dem).

Der skal enten være stor afstand, eller du skal have forskellige orientation - dvs har du en spole oprejst, skal den anden ligge ned og roteres 90 grader.

I disse tilfælde på billedet, er de ikke sat til. Jeg gider bare ikke at flytte dem når jeg skifter spole.
Og så har jeg lavet forsøg med hvor meget der skulle til før spolen bliver påvirket... Og skulle hilse og sig, der skal ret meget til... Vil sige, overraskende meget til...

Du har styr på det, godt at høre.

Det er rigtigt at der skal meget til før det går helt galt. Men hvis man ikke er opmærksom kan det godt bliver til et par hundrede hertz forskel ved et simpelt 1. ordens butterworthfilter.

Hvis bare man måler, så ser man også tydeligt eventuelle fejl.
