Dipol / DIY Bånd / OB

Jeg endte jo op med at lave et mindre system, men alligevel med samme enheder + lidt ekstra.

De ser nu sådan ud - der er målinger fra lyttepositionen

Ja så er man så nået lidt videre, så de viste målinger kan ikke rigtig bruges til noget længere.
Inden alt for længe kommer der nye målinger (for hvem der kan bruge det til noget)

Har ændret lidt på højttalerne og selvfølgelig til det bedre :whistle: Joke til side...... Mellemtoner på begge sider af båndet gør at sidevæggenes uønskede bidrag reduceres en del.

Og så er der leget lidt med kabler..... Jeg havde det hele at ligge på nær fattigmands-krympeflex´en = Farvet gaffatape



Øverste kabinet er stadig 2 enheder, ryg mod ryg

Og det er blevet dæmpet med klinker (limet med 2 mm silkone) og fugeskum

Og så kablerne som næsten koster gratis







Kabelskoen i den ene ende er skåret igennem på den ene side så de kan komme på de fleste terminaler.
Skoene i begge ender er blevet poleret med en flapskive på en vinkelsliber

Hvad er det for kabler du anvender? Jeg synes jeg kan genkende kabelskoene.

Kaj. skrev: Hvad er det for kabler du anvender? Jeg synes jeg kan genkende kabelskoene.

På kablet står der så meget som: NKT Cables - 4 AWG - AWM XA - 1015 - 105* - 600V - FT1

Kabelskoene ser sådan ud (den sidste på billedet er poleret på begge sider)

4AWG = 21,2 mm2 kabel.

Kaj. skrev: 4AWG = 21,2 mm2 kabel.

Tak, har lige siddet og ledt efter det på nettet, men kan ikke rigtig finde det.......... Men det er så lige meget nu

EDIT: Synes bare slet ikke det virker så tykt igen ? Incl isolering er det 10 mm tykt ? Minder mere om 7-8 kvmm

Her linket til AWG kabel dimensioner.

Tabellen har jeg tidligere henvist til i anden kabelrelateret sammenhæng, som du vil se i kolonnen yderst til højre.
Men det skal vi endelig ikke røre ved i denne sammenhæng. For så går der kludder i det.

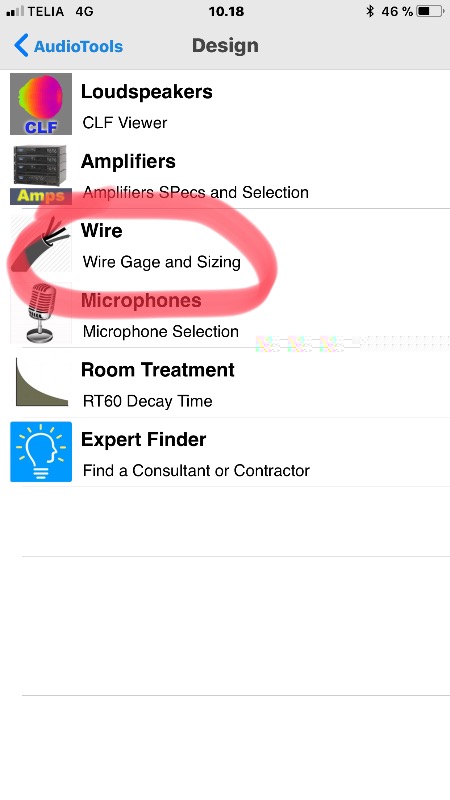

Ellers er der også denne App. Dog er den ikke gratis mere, men ellers er der en masse gode små programmer. Men her er der også mulighed for at skrive højtalerens impadanse og længden på kablet. Så skriver den selv hvor tykt den anbefaler...

... Og så ind under Design...

Mit tidligere "startkabel" vs det "nye" NKT

FotoKarsten skrev: Ellers er der også denne App. Dog er den ikke gratis mere, men ellers er der en masse gode små programmer. Men her er der også mulighed for at skrive højtalerens impadanse og længden på kablet. Så skriver den selv hvor tykt den anbefaler...

Det er en rigtig fin app. Men tallet du kommer frem til er kablets modstand ved DC. Bruger man alt det app'en kan, kommer man med 4 Meter af kablet RT anvender frem til at seriemodstanden ved 20.000Hz er 1,5 Ohm. Det tager app'en ikke højde for. Blot for at præcissere dens værdi. Jeg har selv app'en og har haft den længe. Jeg sagde jo at der går kludder i det!

Jo, men en som mig, ser jeg det som et godt værktøj. For i min verden, er det altså ike meget af de vi kan måle, vi(JEG) ret faktisk kan hører. Og det med kablets modstand er ikke noget jeg har tænkt over før i tiden. Martin Audio, har også en lille guid i deres manualer, viser hvad de anbefaler til deres højtaler, alt efter længde og modstand...

FotoKarsten skrev: Jo, men en som mig, ser jeg det som et godt værktøj. For i min verden, er det altså ike meget af de vi kan måle, vi(JEG) ret faktisk kan hører. Og det med kablets modstand er ikke noget jeg har tænkt over før i tiden. Martin Audio, har også en lille guid i deres manualer, viser hvad de anbefaler til deres højtaler, alt efter længde og modstand...

Man kan jo også vælge at se modstandsforøgelsen som en fordel. En afrunding af diskantlyden. For de der foretrækker det.

Jeg kan jo se ud fra den guide, at jeg har købt for tyndt kabel. Jeg skal nemlig ha hængt nogle små bag-højtaler op, som nok ender som en 4ohm's højtaler. Har købt 100m 2x0,75kv...
Og nu tænker jeg nok jeg skal op på 2x1,5kv. Kablerne skal nok være 2stk på 12-15m og 2stk på ca.16-18m... Det er små højtaler jeg bygger med 2stk 3,3" og skal indgå i et 7.1 surround...
