Vild 12" sub..

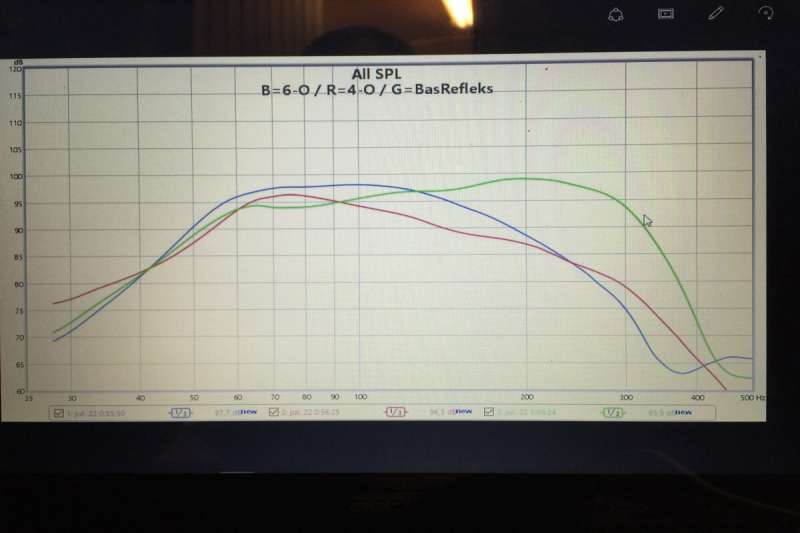

Så fik jeg lavet målinger af mine 3 forsøg, med samme effekt, så man sådan kan se hvordan de arbejder fra ca.1m's afstand, ude i det fri...


Blå= 6-order båndpas, som jeg har en ny tegning, hvor basportene er gjort støre...
Rød= 4-order, som er blevet til det sidste forsøg og som jeg syntes virkede fint. Ind til jeg hørte min 6-order...
Grøn= basrefleks, som jeg også lige bliver nød til at prøve et lave en ny version, da størrelsen er virkelig lækker. Og håber med denne sidste version, kan nå frem til noget spænede. Den er meget lille i kabinettet, og med en meget stor, men lang port. De 26L er ud fra det program jeg bruger, udregner det optimale for enheden igennem hele frekvens område, teknisk set. Så meget spændt på hvordan det bliver.

De store porte jeg laver er fordi jeg gang på gang, hører portstøj fra denne 12". Og de porte på 32cm x 5cm, kommer der altså støj fra...

Ja det er en skam at der sådan at jo større port, jo længere skal den være - Det bliver tit et problem i små kabinetter.

Men den ser da ganske effektiv ud og alligevel synes jeg næsten basreflexkabinettet ser ud til at være det der gør det bedst, hvis der altså deles ved ca 120 hz.
Men man kan jo ikke rigtig se på en måling hvad der lyder bedst.

Kan du lave en måling hvor man ser membranbevægelse / forvrængning ?

Det er også sådan Troels Gravesen siger om en lydmålninger. Det er hvor meget enagi der kommer i den givet frekvens...
Selv om min sidste version ikke skriger af at være FOR effektiv ved de 100hz, lyder den faktisk sådan. Men er næsten for lidt til jeg vil gøre så meget ved det, for kan også være det rum jeg har testet den i der har problemmet.
Min nye tegning til et basrefleks, er kabinettet 36cm dybt, men porten på de 32x6cm skal være 50cm lang. Så den bliver bygget langs bunden og går op af bagepladen. Og de 26L den spiller i, bliver ialt til 43L inden i fordi enheden tager lidt og porten tager de 12L.

Ribbontweeter skrev:
Kan du lave en måling hvor man ser membranbevægelse / forvrængning ?

Øhhhh, det ved jeg faktisk ikke hvordan man gør!?!? Men ville RIGTIG gerne vide det, da det ville være nyttigt. Har heller ikke noget udstyr til at måle Impedans...

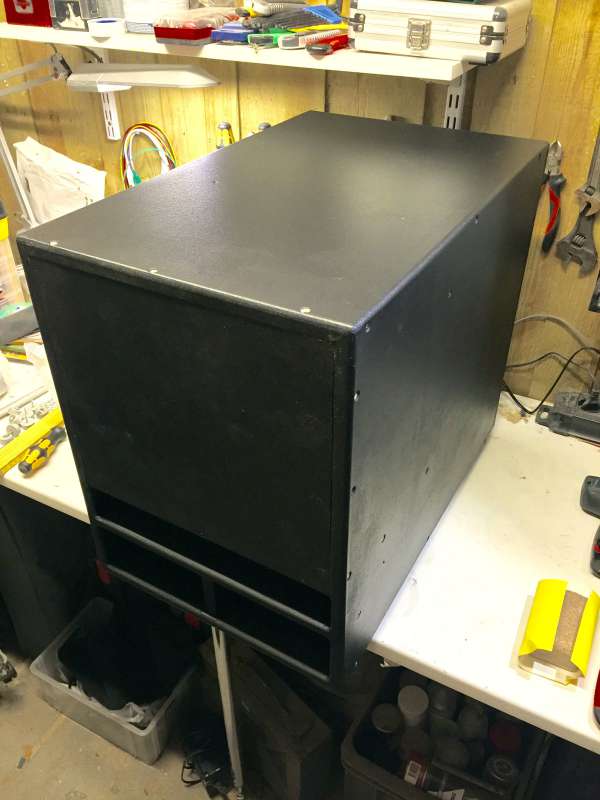

Så få jeg lige mulighed for at teste vores nye sub jeg har lavet til et "rigtig" job, nu de står i nogle rigtige kabinetter, som er ved at være De Rigtige. Bliver meget spænede at få testet i et pænt og nydeligt fest-lokale med op til 80 personer og en blandet musikpose. Så mine testkabinetter i MDF, bliver lige malet, få gummi-føder og nogle hjørne-håndtag som også bliver testet af, da der ikke er plads langt siden hvor vi mener det er bedst, i forhold til balancen. De håndtag der skal testes i kabinettet, er på vej, så bliver først sat i, i sidste øjeblik...

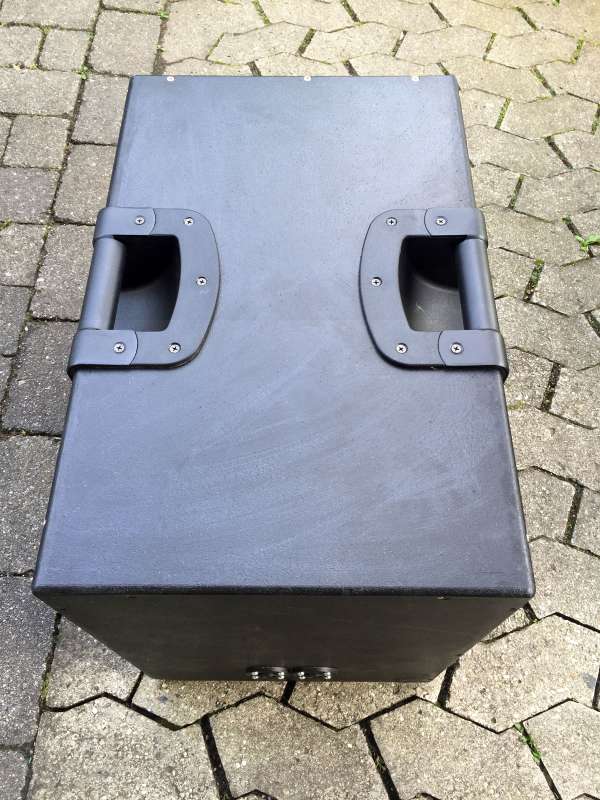

Det er disse håndtag, vi lige vil prøve at sætte på midten af kabinettet, hele vejen rundt, da enhedens magnet også sidder sådan ca. i midten...

Det ser da godt ud !
Hvad blev ydermålene og vægten så ?

Giv gerne en melding om hvordan de spillede

Ribbontweeter skrev: Det ser da godt ud !
Hvad blev ydermålene og vægten så ?

Giv gerne en melding om hvordan de spillede

Kan hurtigt svare på noget af det nu og her.
Ydermål blev: ca. 46 x 36 x 54 (HxBxL)
Ville rigtig gerne ha den skulle ha været mindre, men det ville så også kræve nogle flere kabinetter/test. Så må prøve lidt senere med en version 2/MarkII. Men, nu lyder den fint nok i forhold til størelsen.

Vægten kan jeg ikke helt regne med, da den "rigtige" skal laves af krydsfiner, som er en del letter. Og den skal også lige testes med noget dæmpning inde i de 2 kammer.

Skal nok lige skrive om mine Real Life test, efter lørdag nat!

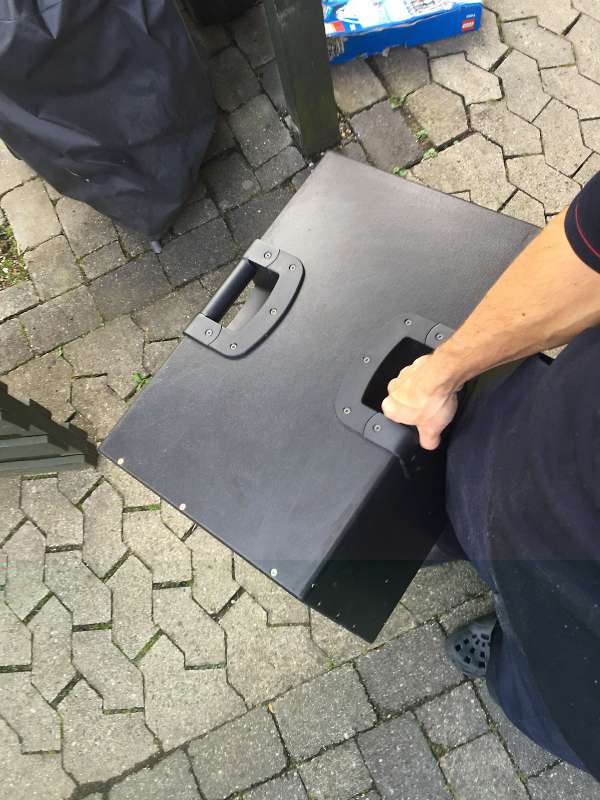

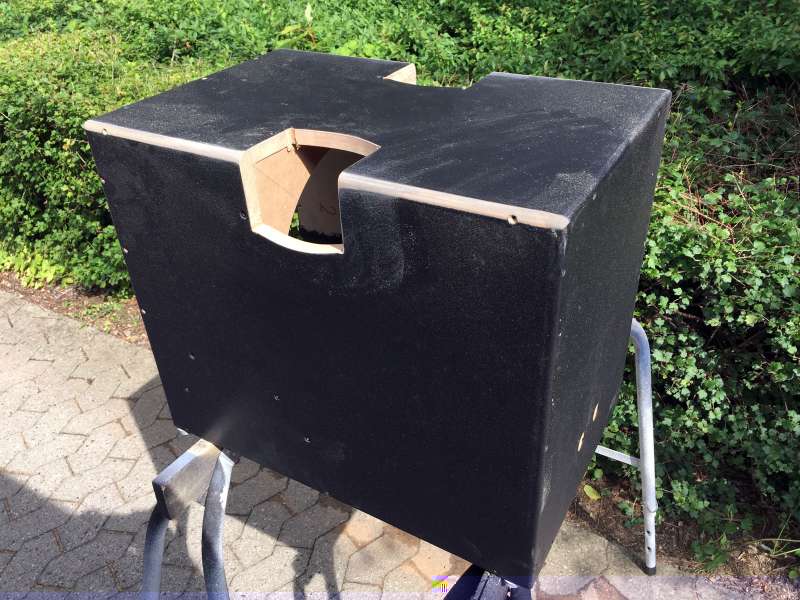

Så fik jeg dele fra Thomann. Og så var det ellers igang med at "ødelægge" kabinetterne!

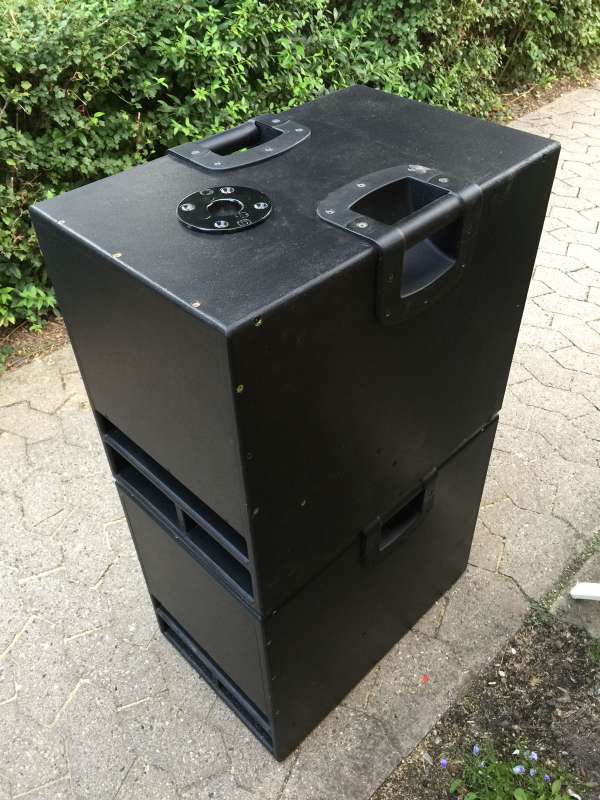

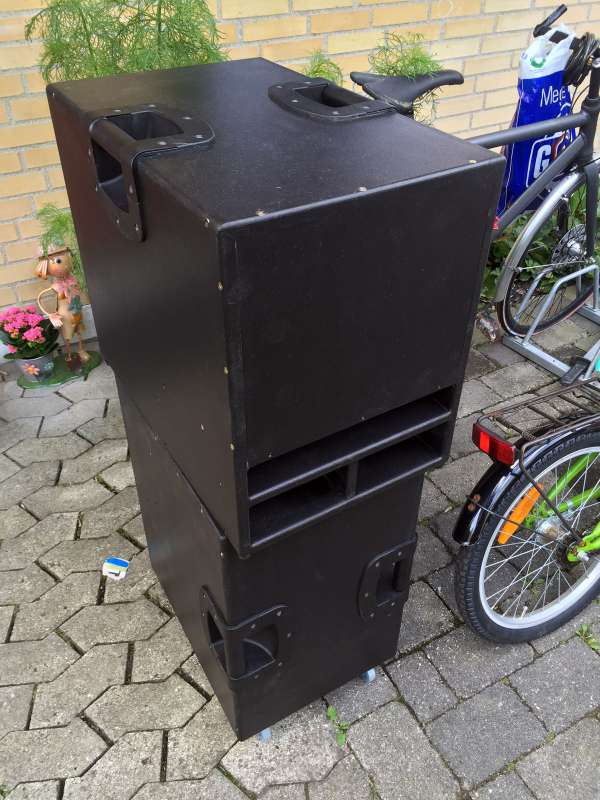

Så nu de klar... Næsten... Mangler en holder til den pind, hvor topkassen sidder i. Havde jeg faktisk glemt! :whistle:

Det ser altså ikke helt dumt ud
Spændende hvordan de opfører sig

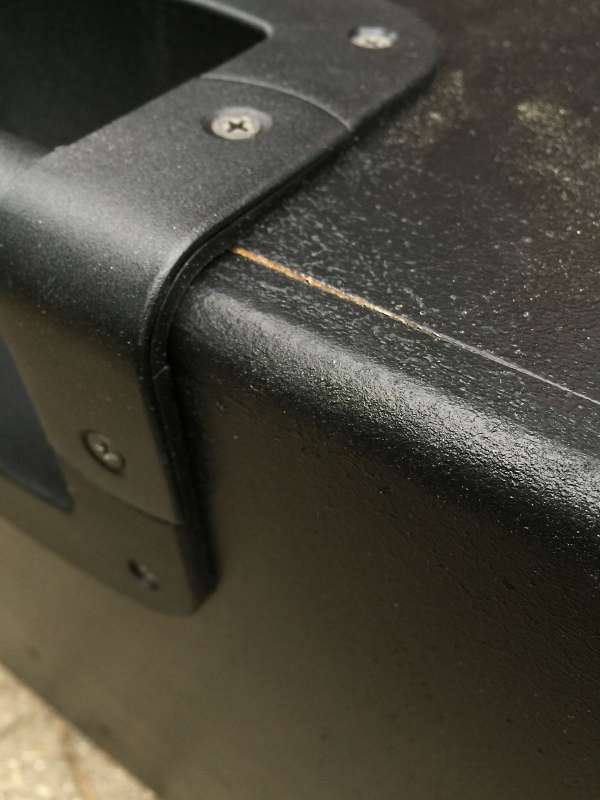

Ups. Så lige at da jeg fik sat håndtag på, havde jeg spændt det sammen i en forkert rækkefølge. Det har gjort at MDF'en ikke kunne holde pladerne samme, da jeg ik bruger ret mange skruer. Normalt er det limen der holder det sammen. Men håndtaget er af metal, så hvis ikke jeg spænder det samme på det rigtig måde, hiver de pladerne fra hinanden... Så måtte lige splitte det ad, gi det lidt lim og ekstra skrue. Og så fik jeg sat den stang-holder i også, til topkassen...

Ja jern giver sig ikke helt så nemt Men du kunne jo fixe det

Synes det er ganske fine, "små" subwoofere og lever de op til forventningerne er det da bare super !

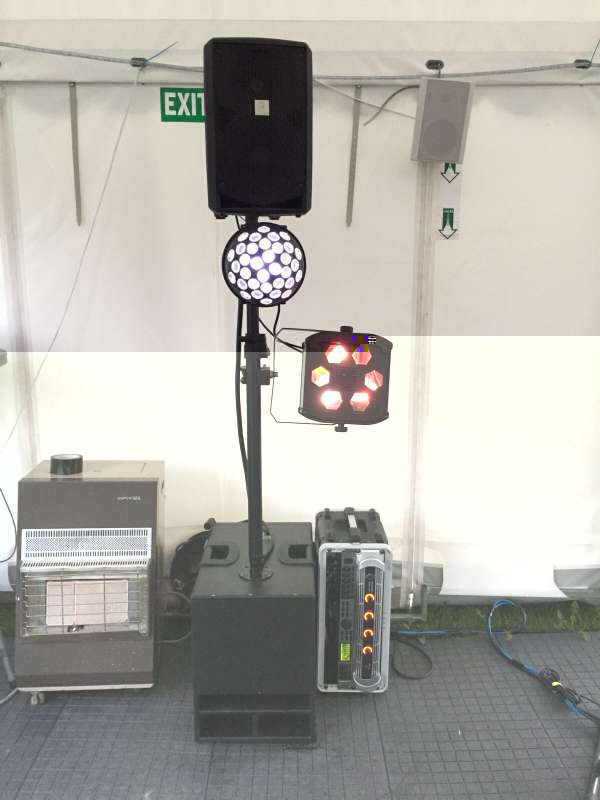

Jamen, tror ikke jeg kunne forvente mere af den, da størrelsen har en stor betydning. De er blevet sat op i et telt på 6x12m, og spillede pænt højt. Lyden forsvandt lidt i bunden af teltet. Men, lyden kunne altså også høres ret langt væk. Så de har meget godt fat i luften... Men savner lidt saft under de 50hz, kan jeg godt høre...


Og skal lige siges, at toppen er en af Thomann.de's egen the.box Pro TA108 (8"+1"), med en aktiv 2-vejs modul på ialt 360w, og skulle smide 122dB i peak. Og så koster den 1474kr, og spiller skide godt som en god PA. Især til prisen!
