Monster-disko-højtaler…

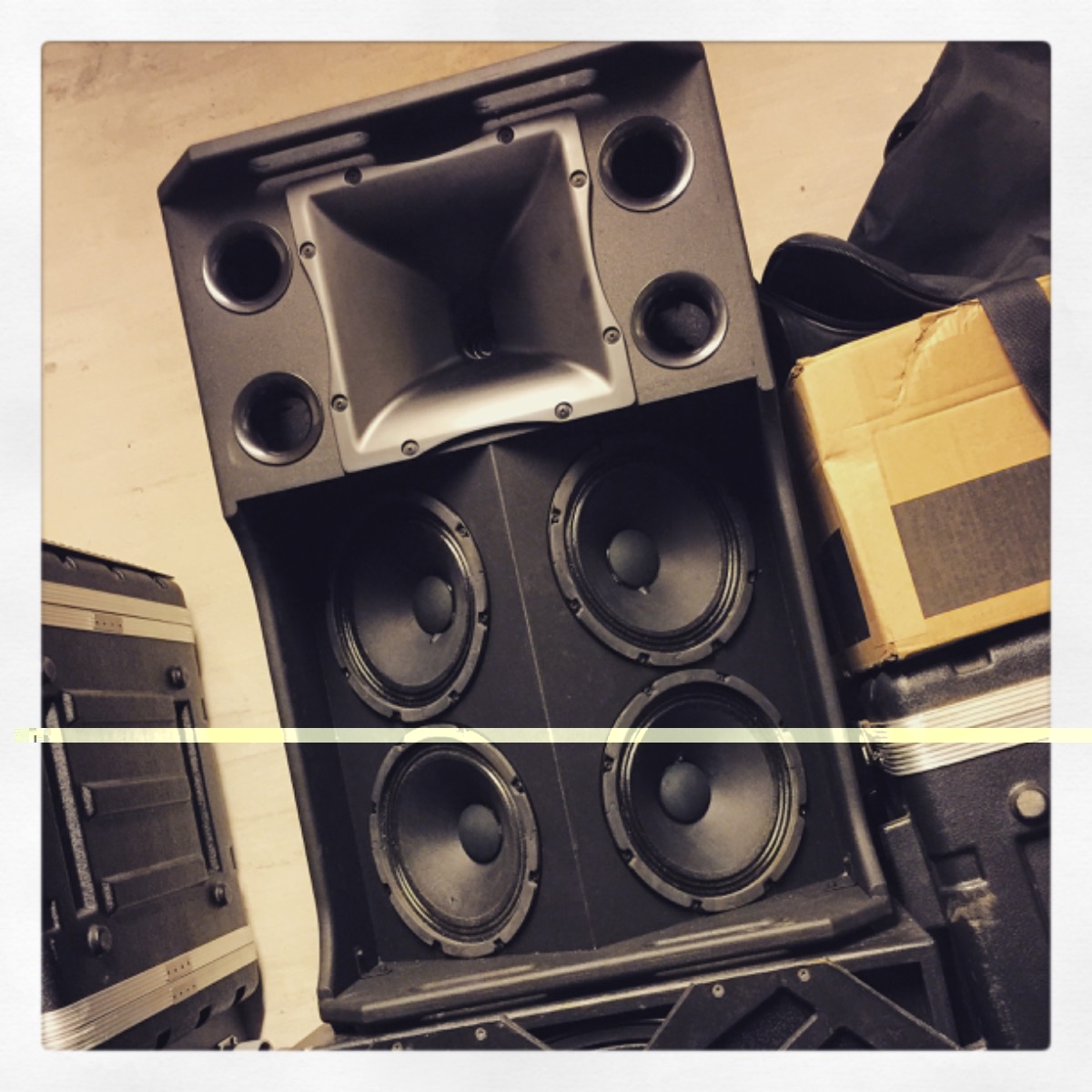

Nu jeg vi så igen gået i gang med en stor højtaler. Denne gang fordi min vens kone ikke syntes om deres hi-fi-hjemme højtaler, som de ellers er glade for, men ikke spiller højt når de (hun) vil hører højt musik eller de holder fest. Jeg forslog dem at købe mine PA-højtaler og så bygge noget ud af dem.
Så det er blevet til at vi bygger en stor højtaler, 3-vejs som skal aktiv deles og vi skal bygge FIR filter i og Bluetooth i dem, så der bare skal strøm på og koble dem til en mobil. Så kører de. Vi køber 2 forstærker (4x500w) og bygger ind i dem. Brokobler de 2 af dem til 18”, en kanal til de 2 stk 8” og en til RCF driveren+horn…
18” RCF LF18x401
8” Fane 225-8
RCF ND840 + RCF hf-94

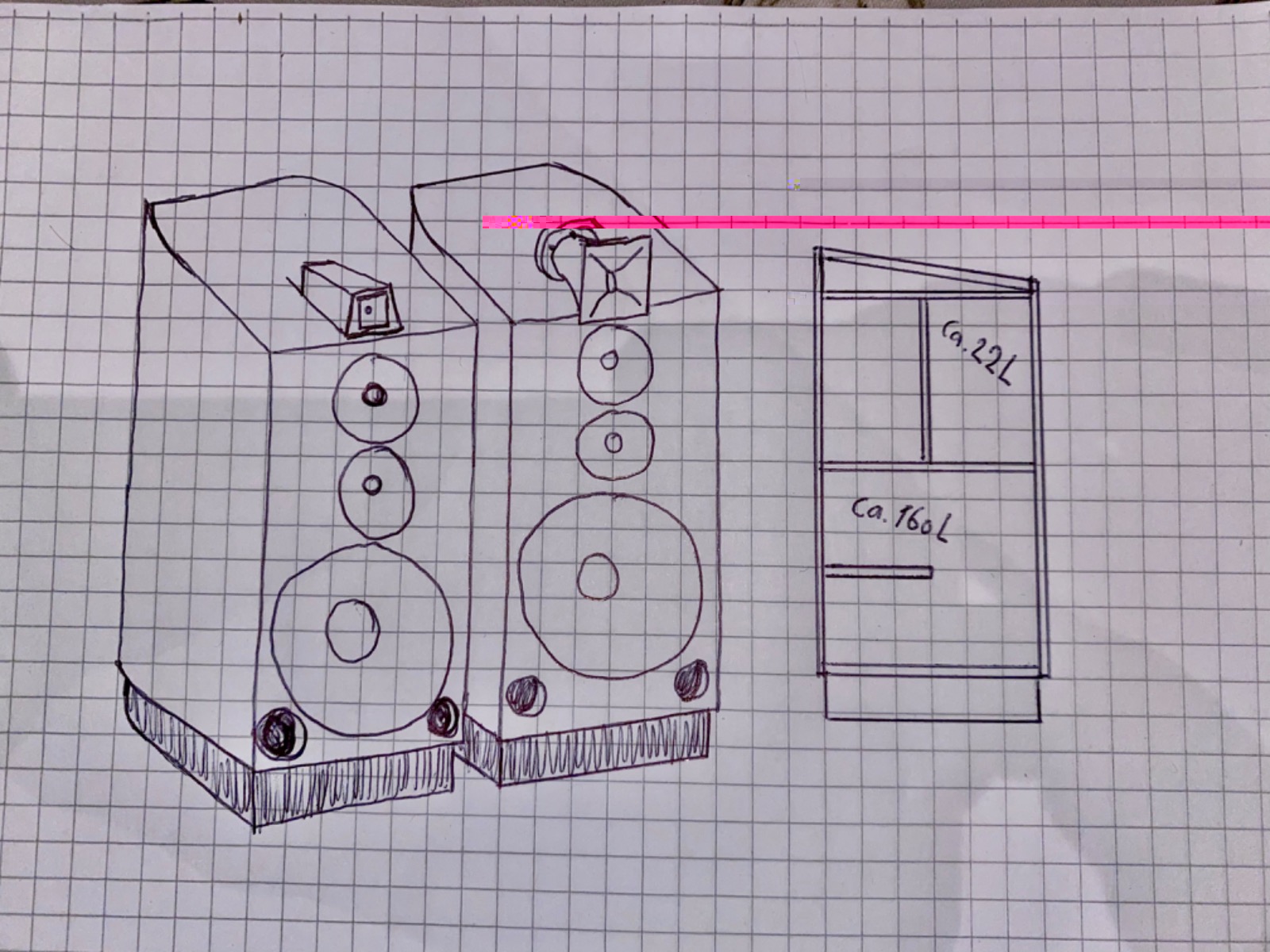

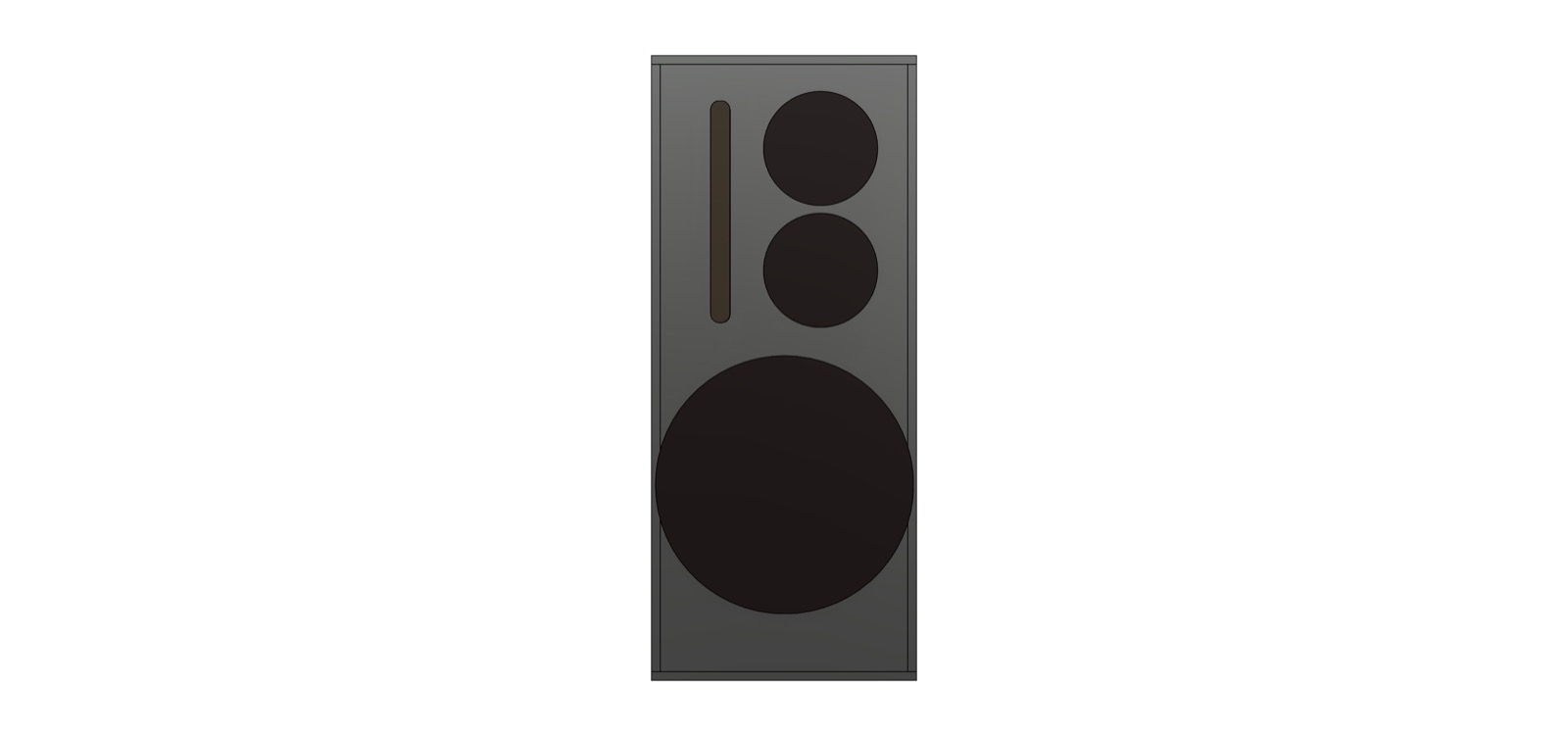

Der skal finer på siderne og sort front og top. Toppen bliver skrå og hornet skal sidde oven på kabinettet…

Vi laver en fod til højtaleren hvor vi vil prøve at få forstærker til at ligge, samt BT, dsp og fir-filter…
Forstærker bliver en T.amp tsa 4-300. Har ellers sagt jo kraftigere forstærker, jo mere få han ud af den 18”. Den kan virkelig noget, hvis den få power nok. Men til hjemmebrug, er de 1000 Thomann-watt, Ok. 2 stk. 8”, med ca.4 ohm til sammen, få de 550w. Passer også fint til dem. Og driveren få de ca.350w…

FotoKarsten skrev:

Vi laver en fod til højtaleren hvor vi vil prøve at få forstærker til at ligge, samt BT, dsp og fir-filter…
Forstærker bliver en T.amp tsa 4-300. Har ellers sagt jo kraftigere forstærker, jo mere få han ud af den 18”. Den kan virkelig noget, hvis den få power nok. Men til hjemmebrug, er de 1000 Thomann-watt, Ok. 2 stk. 8”, med ca.4 ohm til sammen, få de 550w. Passer også fint til dem. Og driveren få de ca.350w…

Det skal nok rykke, der er jo god følsomhed på enhederne

Det er også nogle enheder jeg er blevet glad for. Især den 18”… Jeg er vil med den. Bliver spænede at bruge en masse tid på at få en højtaler der han spille godt og meget højt. Ville dog hellere ha haft en RCF ND350 driver, da den 840 ikke opføre sig helt så godt efter de 10khz, da det er en 3” driver… Men fik det til at lyde godt i det gamle system og fik da også ros af Henrik Bonné, som har stået for lyden på Roskilde-festigvel i gamle dage. Kan se han er lærer på NÆXT nu… han sagde mine højtaler lød mere stue-højtaler en live-lyd…

FotoKarsten skrev:

Det er også nogle enheder jeg er blevet glad for. Især den 18”… Jeg er vil med den. Bliver spænede at bruge en masse tid på at få en højtaler der han spille godt og meget højt. Ville dog hellere ha haft en RCF ND350 driver, da den 840 ikke opføre sig helt så godt efter de 10khz, da det er en 3” driver… Men fik det til at lyde godt i det gamle system og fik da også ros af Henrik Bonné, som har stået for lyden på Roskilde-festigvel i gamle dage. Kan se han er lærer på NÆXT nu… han sagde mine højtaler lød mere stue-højtaler en live-lyd…

Jamen man skal ikke vrænge næse af P.A. enheder, de kan sagtens bruges til hifi.

P.S. du glemmer at trykke "sæt ind" mht billederne

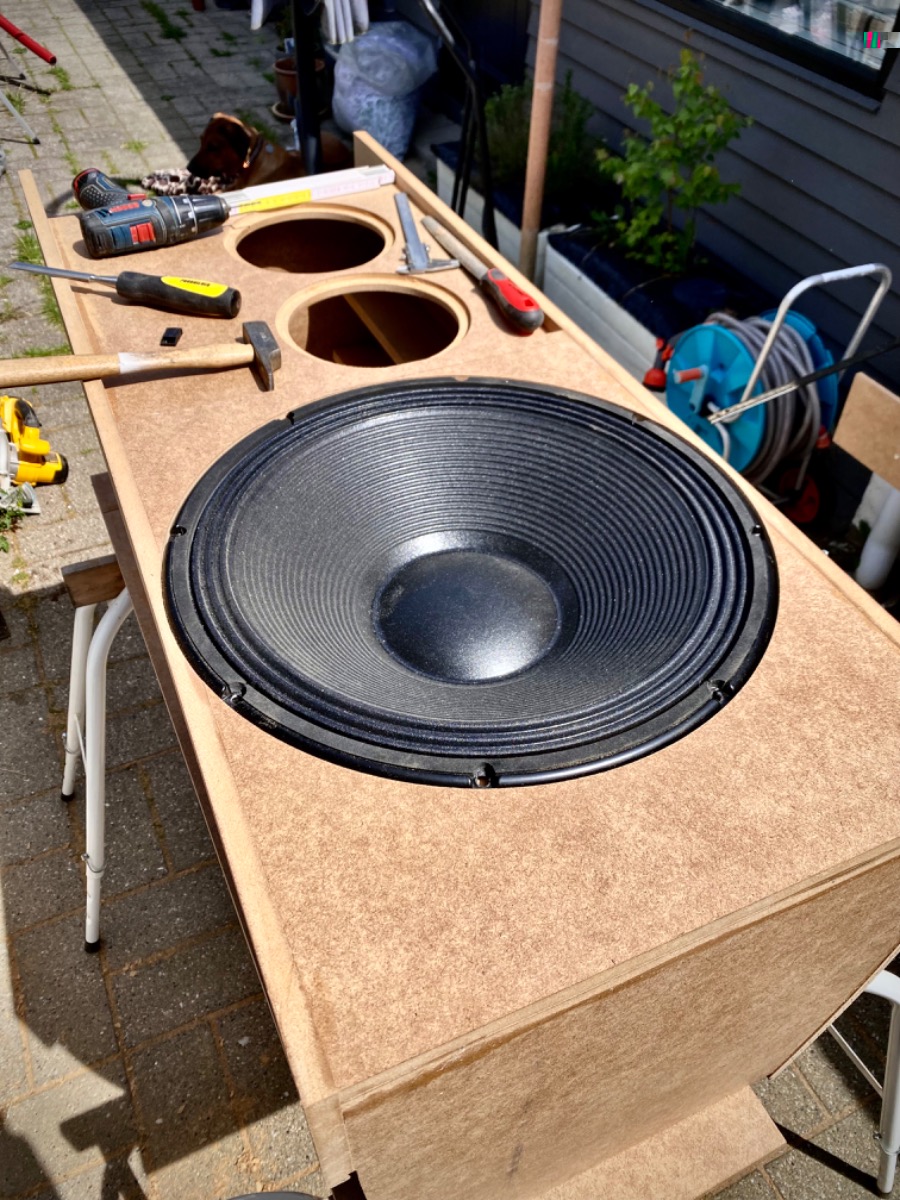

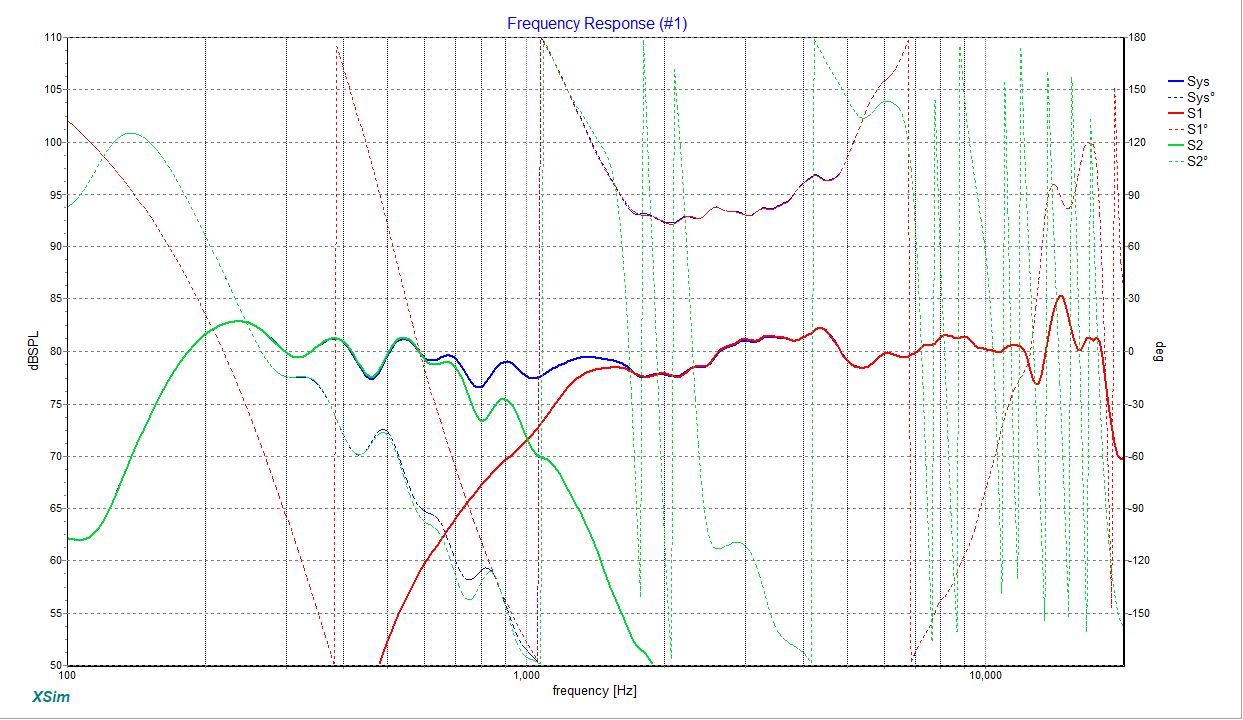

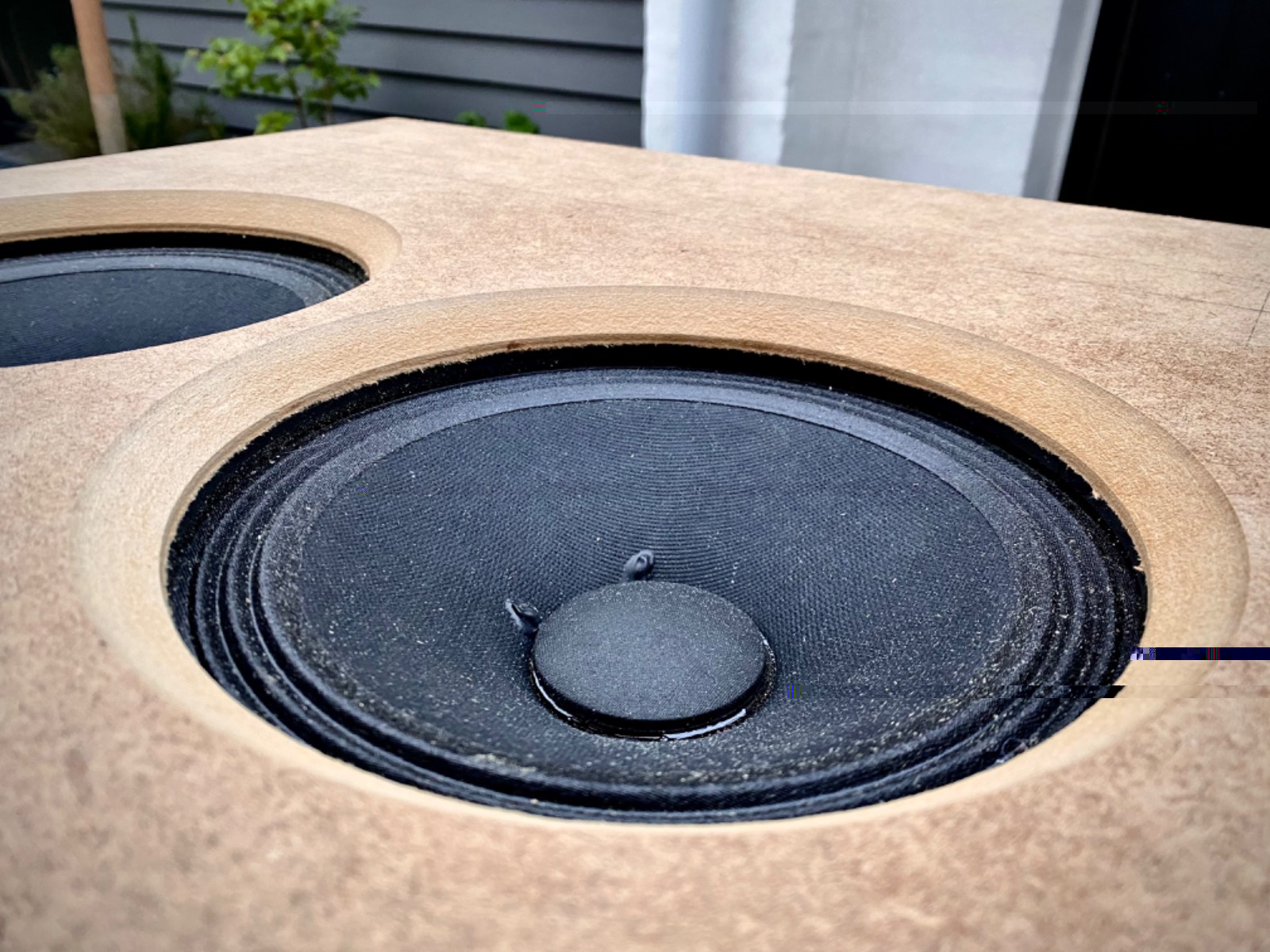

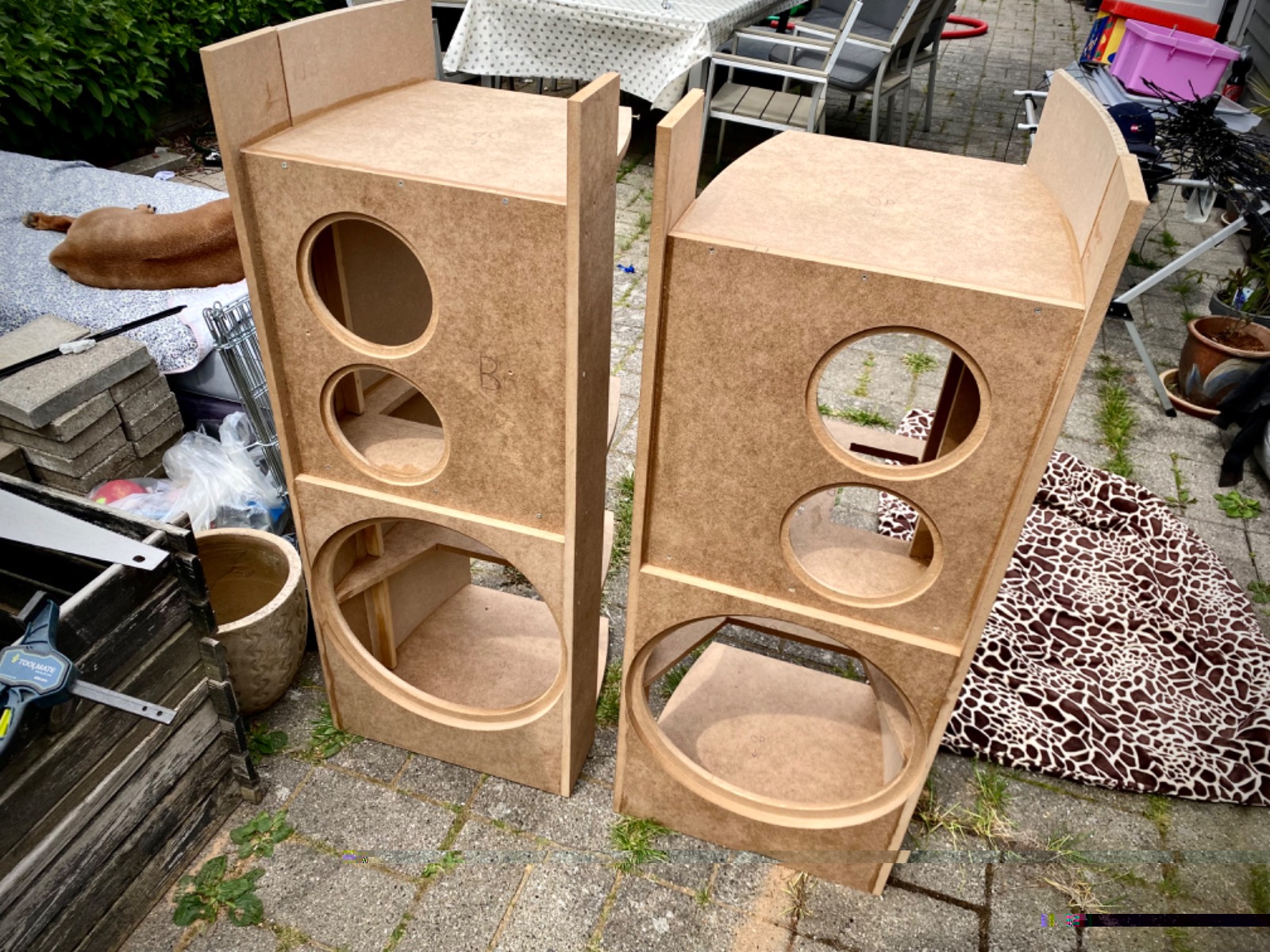

Nå, så fik vi samlet kabinetterne og sat enheder i den ene højtaler. Har lavet noget forsøg med at måle med enheder og simuler delefilter i Xsim…

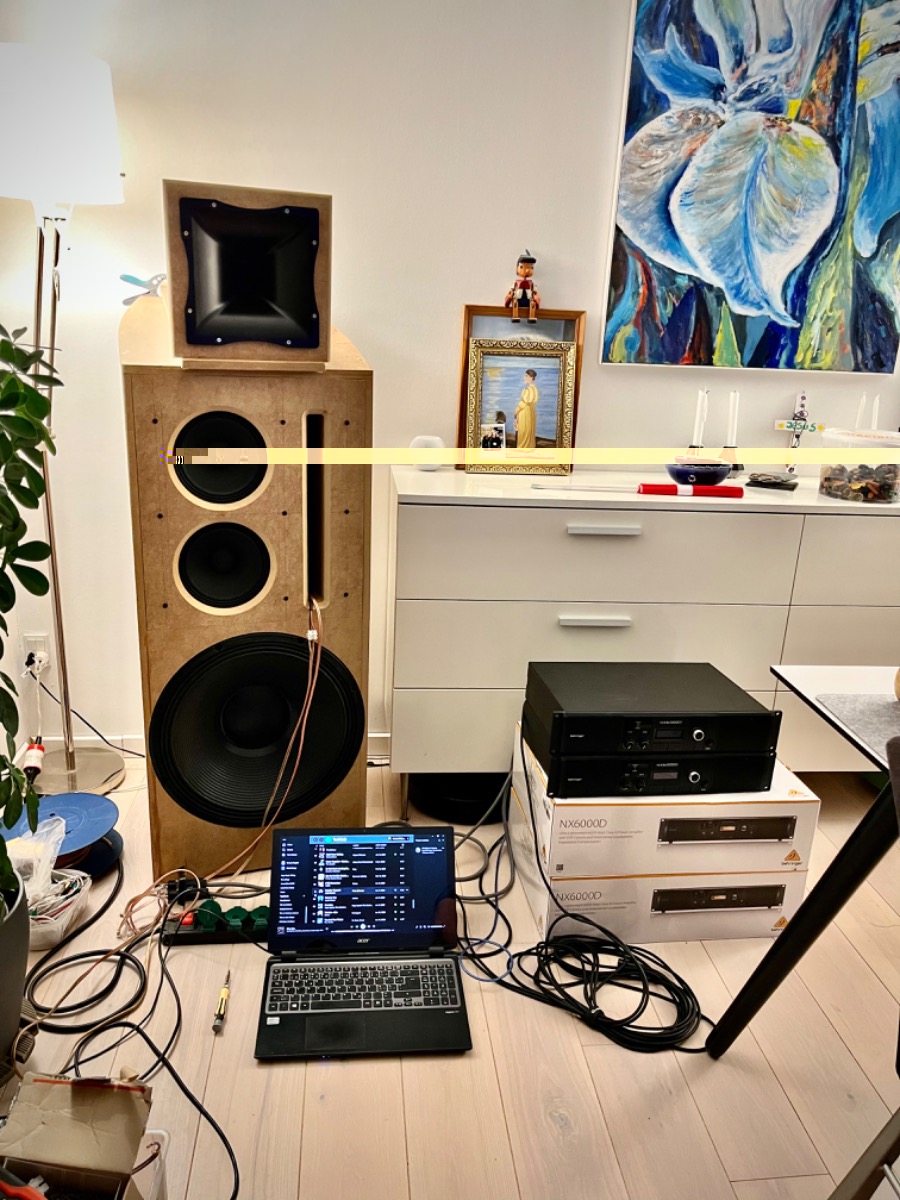

Vi fik efterfølgende målt højtaleren og justeret den ind, både med modstandene og det sidste via dsp’en, da vi ikke kunne få driveren og hornet til at være helt fladt.

Det ser faktisk ganske hæderligt ud.
Kunne være sjovt at se en måling uden DSP, altså kun ved brug af det passive filter.

Thomas skrev:

Det ser faktisk ganske hæderligt ud.
Kunne være sjovt at se en måling uden DSP, altså kun ved brug af det passive filter.

Den ser faktisk ud som på xSim. Så vi har faktisk kun sænket 3dB ved 3-4kHz og hævet 2dB ved 2kHz. Og så lyder det godt. Eller vil sige, meget af det vi lyttede til lød god. Der var noget musik der ikke helt lød godt, men det er nok lige at lege lidt med dsp’en…

Og lige pt, deler vi mellem 18” og 8”erne ved 250Hz med 18dB. Og et lidt delay på 18”’eren…

Kan de 8" virkelig godt være med så langt nede ?
Men det ser da godt ud. Hvordan skal hornet så sidde ?

Thomas skrev:

Kan de 8" virkelig godt være med så langt nede ?
Men det ser da godt ud. Hvordan skal hornet så sidde ?

De 2 stk 8” går fint ned til 150, hvis vi ville. Men lidt pt. lyder de bedst der…
Hornet få en ny holder, hvor hornet kommer lidt tætter på 8”erne. Og så kommer det til at sidde på en lidt mindre holder, hvor det kan justeres frem eller tilbage og spændes med en vinge-møtrik.
Men vikar planer om at bygge et horn af træ. Men hvordan og hvilket har vi ikke rigtig fundet ud af.

Vi har kigge på Joseph Crowe’s horn, der hedder ES-600…

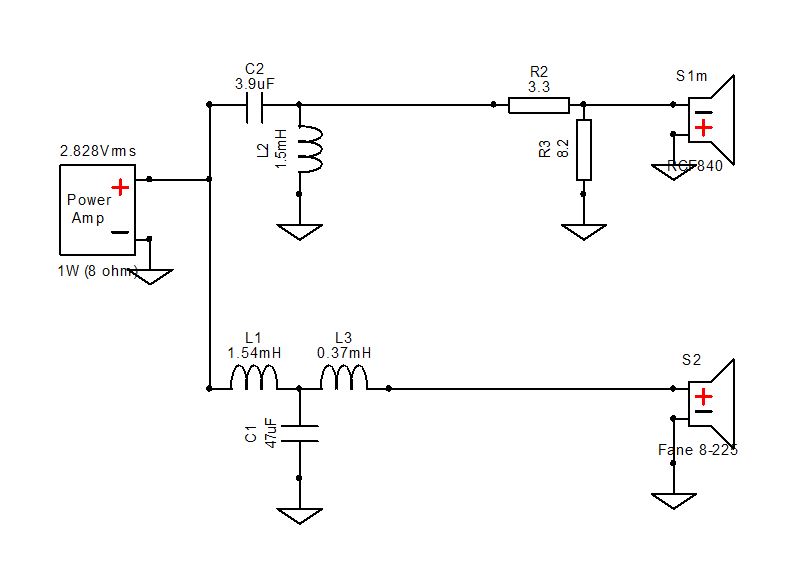

Vi har fået samlet delefilter og testet dem. Da de kommer til at kunne ses, har vi spejlvendt delefilteret også, så de passer til Højre & venstre højtaler. Det skulle gøre lyden mere stereo-artig (det gas)…



Og så fik vi lavet nogle nye horn-holder, som skal spændes fast, så de kan flyttes frem eller tilbage, hvis nu vi laver om på delefilter og skal ‘time’ enhederne…



I dag, skal vi samle den anden højtaler, så vi kan teste dem som et Stereo-sæt. Det bliver vildt at hører dem begge!
