Hafler P225/DH220

  Hej Forum

Jeg har fået fingrene i en Hafler P225/DH220 effektforstærker billigt.

problemet er: Når jeg sætter min NAD 1130 forforstærker til.. og tænder min Hafler, kommer der næsten ingen lyd ud.. kun meget lavt signal fra højtalerne.

Jeg har skiftet udgangs sikringer.
renset potmetre bagpå(det er en P225 model) har forsøgt forskellige kabler, RCA til XLR.

Jeg ringede så til en radio reperatør… som forklarede at det nok var strømforsyningen til signalet som var problemet..  og det jeg kunne høre i højtalerne var drevet af min NAD forforstærker,
Han havde desværre bare meget travlt.. og fik først tid igen efter nytår.
Så jeg tænkte om jeg måske selv kunne lave det.

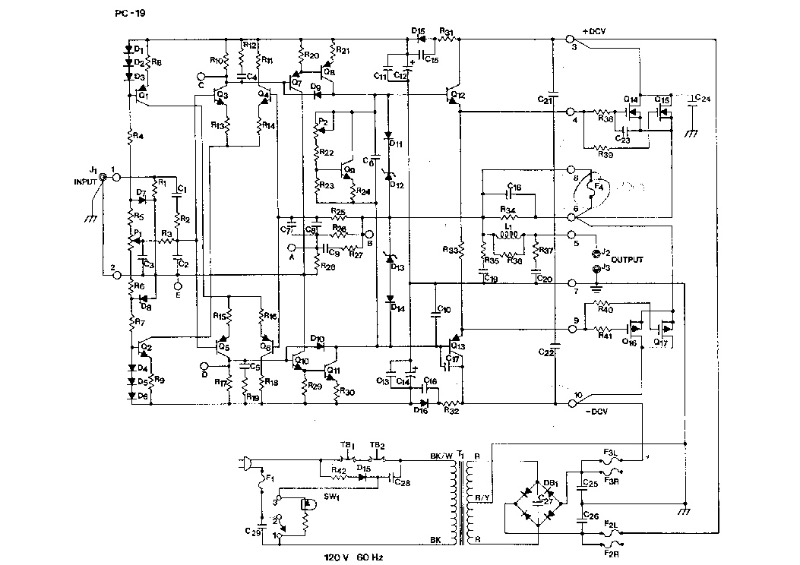

Jeg har brug for at en fortæller mig hvad der Ska skiftes i strømforsyningen til signalet (hvis det overhovedet giver mening)

jeg kan godt bruge en loddekolbe osv.
men er ikke ekspert i diagrammer og elektronik.



Den er svær, sådan på afstand at hjælpe dig. Men du er nød til også at kunne måle lidt, udover at kunne bruge en loddekolbe.

Hej igen.

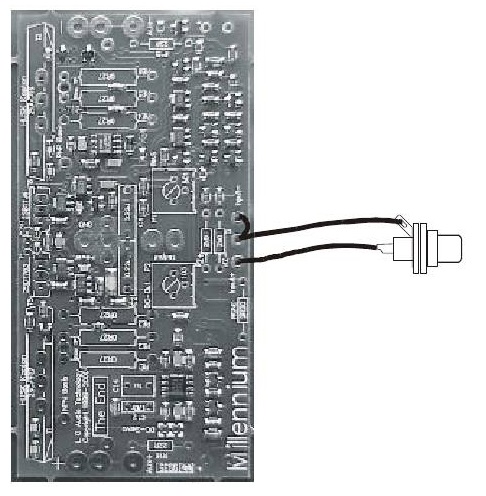

Nu kom der lidt mere styr på tingene.. jeg skilte xlr indgangs stikkene bagpå hafler’en.. som ikke er balanceret. derudover sad der nogen potmetre på efter xlr indgangene. Dem har jeg loddet af, så xlr går direkte ind i effektforstærker printet. Signal og stel.
Jeg tror de har været loddet forkert… eller at mine rca til Xlr har været loddet forkert, da signal var loddet på det midterste 3 ben.det har taget noget tid at finde ud af, da mine kabler har virket på andre effektforstærkere med xlr indgang. Men jeg tror opgaven er løst.. stik og kabler Ska loddes om. Der er lidt brum, men det sku nok ku laves ved at fjerne stel fra kondensator broen.

Normalt når man ændrer balanceret input til ubalanceret input, er det god latin at lægge "kold" til stel



Hej Thomas

Jeg tror også den er lagt til stel, jeg tror slet ikke forstærkeren er balanceret, der er bare monteret xlr stik på… hvor der er loddet en kortslutning imellem 1 og 3 på xlr stikket. Og den som du kalder kold må være stel, den er koblet på forstærker boardet og har forbindelse til stel på både kondensator Ground og kabinet.

PaleRider skrev:

Hej Thomas

Jeg tror også den er lagt til stel, jeg tror slet ikke forstærkeren er balanceret, der er bare monteret xlr stik på… hvor der er loddet en kortslutning imellem 1 og 3 på xlr stikket. Og den som du kalder kold må være stel, den er koblet på forstærker boardet og har forbindelse til stel på både kondensator Ground og kabinet.

Ja så har det nok bare været for at have muligheden for at bruge XLR kabler, selvom de så ikke ville køre balanceret. Det er set før
