Optonica sa3131





Hej

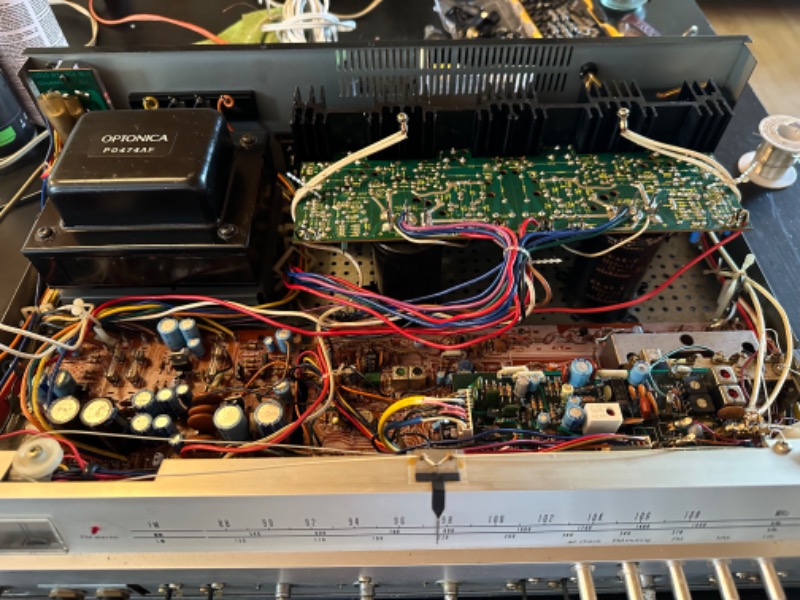

jeg roder med sådan en reciever. Som ikke giver lyd fra sig.

jeg er kommet frem til at der går signal ind på effektforstærker delens indgang. L og R input.
Har brugt en lille højtaler med krokodillenæp og kan høre der kommer lyd.

mit problem er at jeg ikke kan justere højre udgangs Idle Current, og jeg kan måle at der kommer DC på højre udgang = 35volt😬😬 der sker intet når jeg justerer trimmerpot

Venstre trimmerpot måler 350.7ohm
højre trimpot måler 0.10ohm..

Jeg tænker forstærkeren ikke slår relæet til fordi der er høj DC på højre udgang pga. Power protection kredsløb.

er der en som kender de her forstærkere/recievere?

som evt kan guide mig i den rigtige retning?



35 V DC på udgangen tyder på en udgangstransistor der er klasket sammen/kortsluttet i den ene halvperiode og den har sikkert taget driveren og evt påtentiometeret med sig.
Prøv at mål diodestrøkningen på transistorerne

Okay.

Hvordan måler jeg på udgangs transistorer? Eller køber jeg 4 nye og monterer….

Pyh det måske mere end jeg li kan finde ud af🤔

Det er faktisk ret simpelt.
Et multimeter stillet til laveste ohm og så måler du mellem benene.
Er det TO3 hus så måles mellem benene og mellem benene og huset
Jeg er næsten sikker på at du vil måle tæt på nul ohm (kortslutning) på en af strækningerne.
Det samme gør du med driveren
Transistoren skal afmonteres først for at være helt sikker.

Okay tak, det prøver jeg. Så kan jeg hverfald finde ud af om det er det…

Og sådan en transistor “dør” pga. alder eller overbelastning?

Det er typisk hård belastning eller kortslutning

Okay

Jeg roder li med det her og vender tilbage

Okay

Jeg tror transistorene er ok.
Der er ikke nogen kortslutninger.

Hvordan tjekker jeg om driverne er ok?

Helt samme måde

Okay tak..

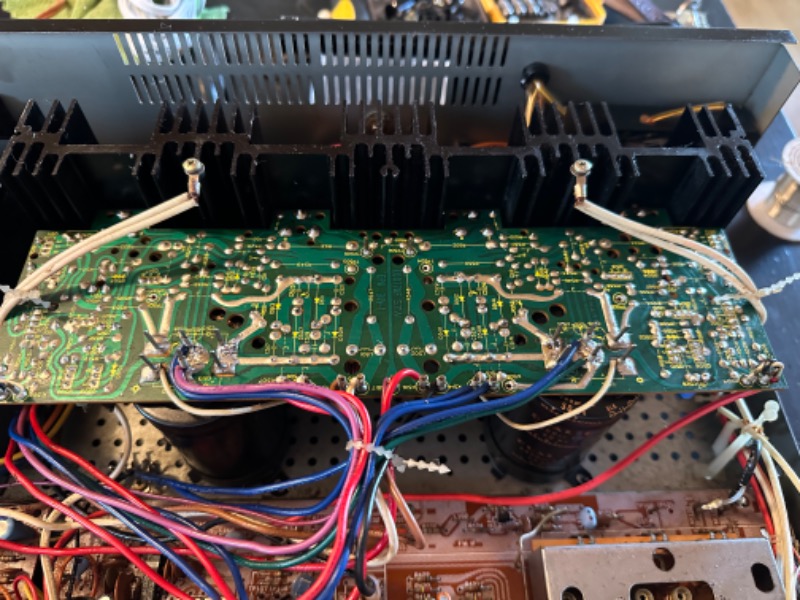

Er det de mindre transistorer som sidder på effektforstærker boardet?

Det er dem der sidder lige før udgangstransistorerne.

Servicemanualen er her =  jumpshare.com/s/ZlaFas7n90Ua1OB9kdeN



det må være de transistorer som sidder i den udgangs transistorerne.. de er heller ik kortsluttet….

Jeg sidder og læser på nettet om forstærkere…

Kan det være en BIAS transistor?

men hvis ik jeg kan finde nogen transistorer som er kortsluttet er det måske ik det aligevel…

Det kan være mange ting der spiller ind, du må prøve at måle om der både er positiv og negativ spænding ud til udgangstrinnet.
Det tyder på at der er halv forsynings spænding på din udgang og det kan skyldes flere forskellige ting.
