Optonica sa3131



det må være de transistorer som sidder i den udgangs transistorerne.. de er heller ik kortsluttet….

Jeg sidder og læser på nettet om forstærkere…

Kan det være en BIAS transistor?

men hvis ik jeg kan finde nogen transistorer som er kortsluttet er det måske ik det aligevel…

Det kan være mange ting der spiller ind, du må prøve at måle om der både er positiv og negativ spænding ud til udgangstrinnet.
Det tyder på at der er halv forsynings spænding på din udgang og det kan skyldes flere forskellige ting.



På den transistor som hedder q512… (højre side)måler jeg 72v også.

På q508 måler jeg 1.53 volt.

I Venstre side måler jeg følgende på begge Transistorer q511 og q507, 36v ca.

Jeg tror det er driverne de små transistorer der. Og den måler meget lav volt på den ene transistor der i højre side Q508.

Så..

Jeg skiftede kondensator C510..
Nu kan jeg måle 40volt på udgangen, og justere bias strøm😀

Nu kommer der bar ik nogen lyd.. det er muligvis det relæ der.. i Power protection.. hmm🤔



Aha på den måde. Jeg troede du målte 36 v på højttalerudgangen (+ & -)  Derfor skrev jeg det med transistorerne.
Men ja, det kan sagtens være et relæ der ikke slår til.

Jamen det gjorde jeg også… jeg målte 72v på udgangs transistoren.. den til højre.. nu måler jeg 40v derpå og kan justere bias

Relæet klikker ikke… er det ikke farligt at focere det?? Det burde beslutte mod høj volt på udgangen..

Der er et eller andet helt galt, for måles der mellem + & - på højttalerteminalerne, så skal der ligge så tæt på 0 volt som muligt. 50 mV skader dog ikke

Okay… det kan være jeg gør noget forkert.. jeg måler lige efter igen når jeg kommer hjem igen..

Jeg måler 4mv på Venstre kanal og 10mv på højre kanal, på højtaler udgangen. Relæ klikker ikke og der kommer ingen lyd.

De 4 & 10 mV du måler, er noget kapacitivt eller indstråling på dit meter.
Hvis der er et decideret højttalerrelæ (manualen linket på side 2 er ikke tilgængelig længere), lyder det underligt,
at du i det hele taget kan/har kunnet måle noget på højttaleudgangene. Sikker på, at der findes et højttalerrelæ??
I så fald, skal du måle på relæets kontakter INDEN udgangen. Dér måler du forstærkerens udgang, når relæet ikke er slået til.
Igen.... Hvis der findes et relæ, så check transistoren, der trækker relæet, komponenter omkring kredsløbet, og hvis der findes et
par små elektrolytter i kredsløbet, så skift dem.
Igen...... det gi´r ingen mening at måle på højttalerudgangene, hvis relæet ikke er slået til.

Nårh det kan jeg da godt se nu.. der burde ikke være nogen forbindelse hvis relæet ik var slået til.
Jeg prøver li at kigge på det der relæ

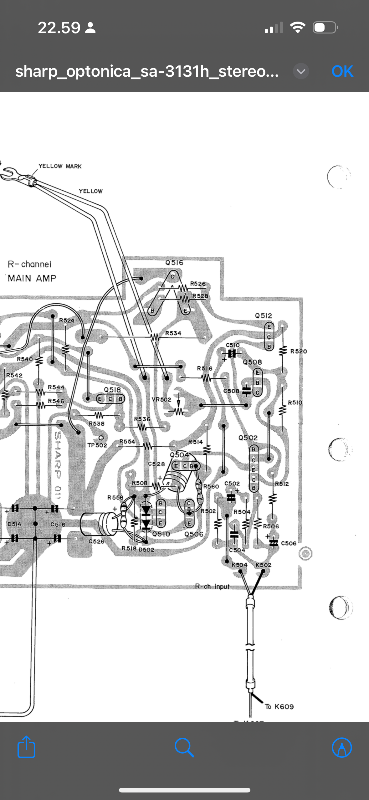

Ok...... Fik hentet manualen.
Der er et relæ.

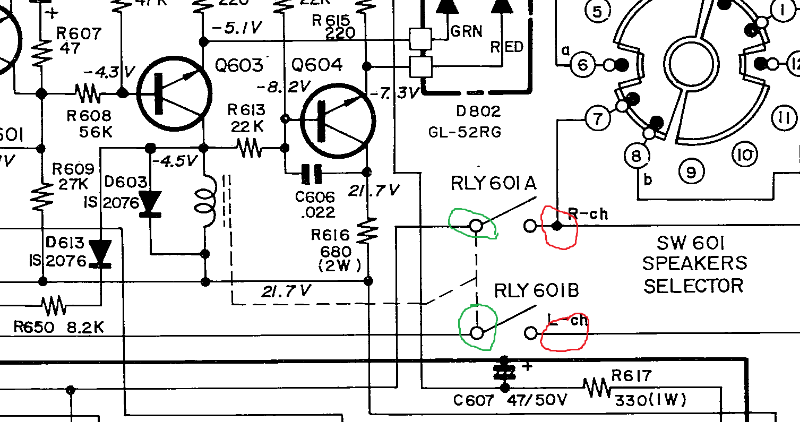

Når du måler på højttlerudgangene, måler du dér, hvor jeg har markeret med rødt.
Det, du skal måle, er dér, hvor der er markeret med grønt.



Tak for din info..

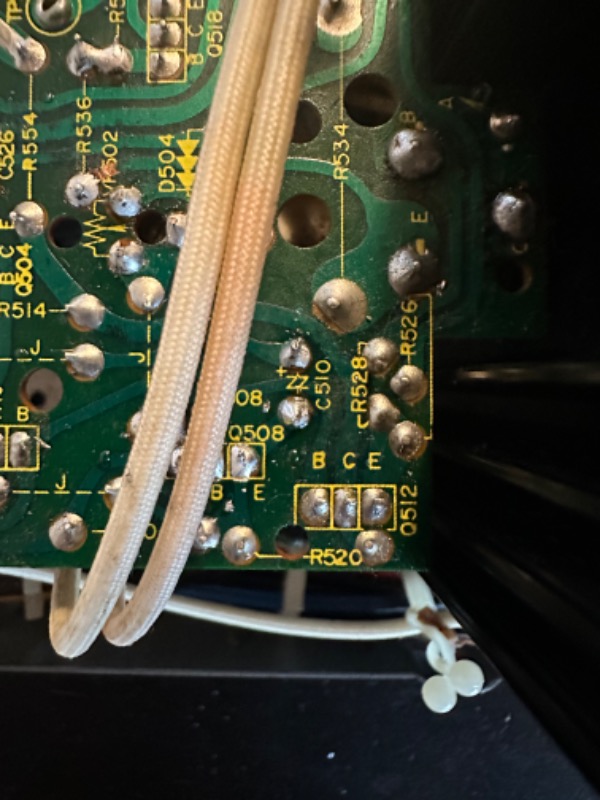

Jeg ville måle på driveren Q512 til højre udgang men kom kortslutte det yderste ben til det miderste med målespidserne til multimeteret… øv. Så jeg tror Q506 er død plus Q512 også død. Nu gik det lige nogenlunde fremad… jeg ærger mig.

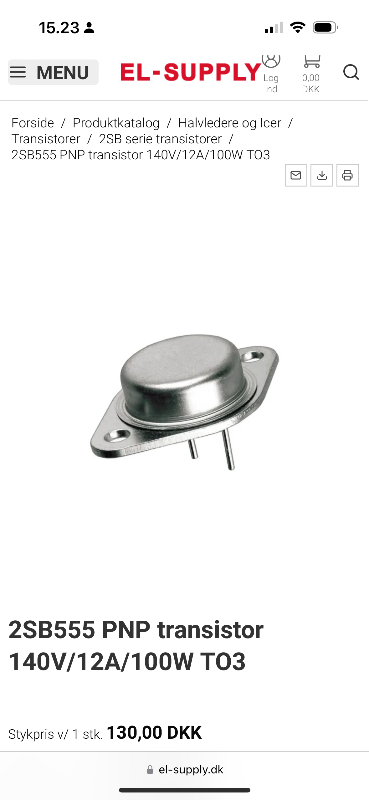

Men Jeg må finde og bestille nye transistorer, det har jeg brugt det meste af dagen på.
Men synes de er svære at støve op.

Jeg tænker at skifte drivere på højre og Venstre udgang samtidig. Er det ikke bedst?
