Aiyima A07 Max.

I øvrigt: Velkommen til, "El Cheapo".

Hej El Cheapo.

Velkommen til - dejligt du fandt tråden. Det er altid rart som trådstarter, når der bliver genereret noget diskussion.

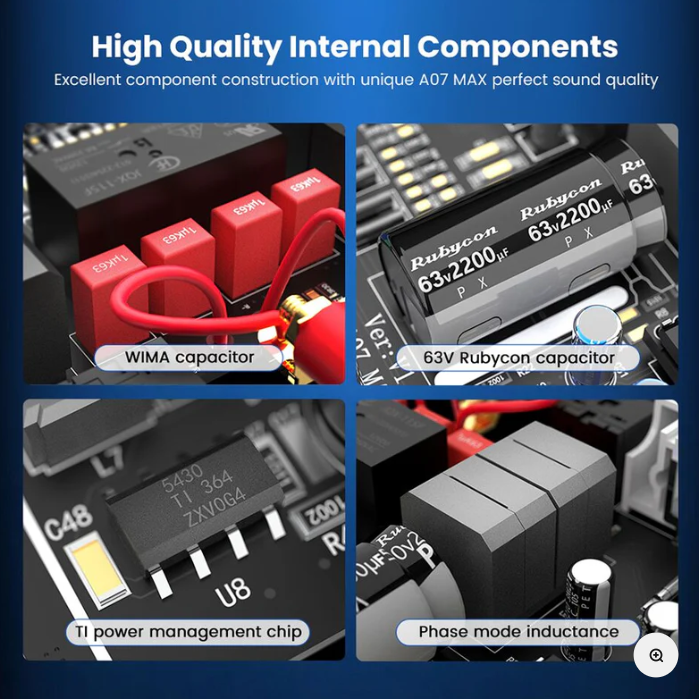

Ifht. til Kjeldsen udtalelse om de 48V der bliver steppet ned til 12V til lavvolt kredsløbet, så har de så vanvittigt lavt forbrug, at ved bare en nogenlunde effektivitet på lidt over 80% vil dette afsætte uhyggelig lidt varme. Jeg ved tilfældigvis at Aiyima bruger TI's egen LMR5430 buck converter til at steppe ned til 12V til eksempelvis opamps. Det blærer de sig nemlig med i deres billede dokumentation.


De 36V vil afgive mindre varme grundet TPA3255 chippen vil være mindre effektiv. Den er nemlig rated til 53,5V, og Aiyima har været søde at bruge 63V komponenter, således at man kan drive deres forstærker med eksempelvis deres egen 48V 10A GaN strømforsyning. Jeg bruger personligt "bare" den "billige" 5A GaN strømforsyning, og mine JBL'er kan spille så højt i udestuen, at jeg er ret sikker på at naboerne kan hører det indenfor med lukkede vinduer. Spec sheet:  www.ti.com/product/TPA3255

Ifht. til kølepasta, så nej. Der er kun kølepasta mellem chippen og blokken. Men intet mellem blokken og kabinettet. Til gengæld spændes blokken fast til kabinettet, med skruer. Jeg tænker overførsel af varme nok skal ske nogenlunde fornuftigt. Man kunne dog helt skifte køleblokken til en med kølefinner, men så vil man ikke længere kunne benytte kabinettet. Istedet kunne man måske købe en såkaldt "termisk pad" at påklistre, således kabinettet spændes mod denne. Jeg oplever dog ikke nævneværdig varmeudvikling fra min. Den bliver kun lidt mere end håndlun. Operating temperature er iflg. spec sheet maks. 70C

Nu er du selvfølgelig undskyldt fordi du er ny herinde, men de der hjemmebyggede SB Acoustics med "nautilus" diskanter fortjener da en tråd for sig selv (med masser af billeder) wink wink

Når nu at anprisning er så gode omkring dette produkt, og at alle der har fumlet bare lidt med elektronik ved at elektrolytbasser dør af varme, så ville det måske være en ide at bikse et andet kabinet sammen, med kølefinner så varmen bliver ledt UD af kassen, i stedet for at "kassen" opvarmer dele der absolut ikke behøver varme. Selvfølgelig vil det smarte og fixe' forsvinde, ikke mindst WAF'en.

M

Tak for velkomsten MortenHoe

- og tak for indspark fra dig og Elektrofix; Jeg har også tænkt tanken om at påmontere kølepods og pænt dimensionerede køleprofiler direkte på "varmepladen" - og i øvrigt lade kabinettet være åbent som nu (det er måske det bedste fra begge verdener: luft til de komponenter, der profiterer af dette, samt effektiv varmeafledning i øvrigt). Meget kan findes på aliexpressen (og der er ikke meget WAF over det nuværende udseende, så "tabet" er ikke så stort

Mht selve varmeproduktionen, så er det min opfattelse (jeg KAN være forkert på den) at 48V 10A strømforsyningen producerer væsentligt mere varme end 48V 5 A-varianten (jeg har begge, og  kan huske at jeg blev en kende forbavset, da jeg gik op på 48V 10A ift. varmeafgivelse).

Jeg havde Fosi ZA3 i en sammenlignelig periode, og den afgav væsentligt mindre varme, når jeg sammenlignede (48V 5A). Så selve chip-implementeringen er ikke uvæsentlig.

*** Noget helt andet *** Jeg skal nok lægge noget op omkring højttaler-selvbygget; den endelige version er vist det nærmeste man kommer "Den Dovne Mands DIY-Højttalere" (forkortet DDM DIY-H).

Stay tuned



@Mortenhoe kører du stadigvæk med a07 max'erne, eller er du smuttet videre til A20 eller noget helt tredje?

@El Cheapo Den driver mine JBL til UG, så jeg forestiller mig ikke lige en udskiftning. Jeg har dog fået udstyr til at lave rum korrektion, så det skal der nok leges med i stedet.

Jeg er også ganske godt tilfreds med Aiyima'en. Har dog bestilt et scooterbatteri på 36V / 30A fra AliExpress for at se om det kan noget andet...
