Forstærker (forståelse)

Er der ikke en venlig sjæl der kan forklare mig og andre en "lille" ting mht forstærkere ?

Jeg har selv prøvet det masser af gange og andre helt det samme, at delefilteret i en højttaler har fået mere effekt at gøre med end det kunne tåle og måske er nogle kondensatorer afgået ved døden, spolerne kan ligne julepynt, andre gange er enheders svingspole brændt af.

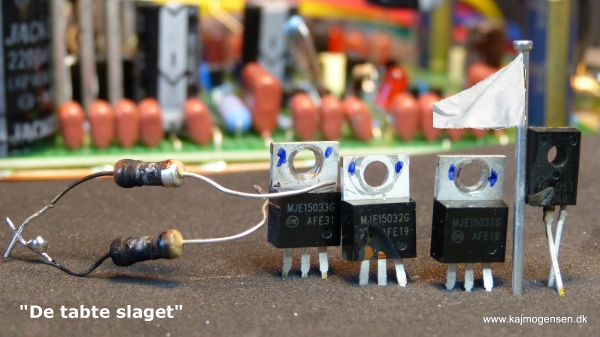

I nogle tilfælde er der sket en kortslutning og der smutter et par udgangstransistorer eller 10 :unsure:

Men hvordan kan en (eller flere) små 3 til 5 watt emittermodstande på mellem 0.22 til 1 ohm overleve det gang på gang ?
Hvorfor smutter den ikke lang tid før alt det andet ? For mig at se er den/de meget tæt på at være det absolut svageste led i sådan en kæde (fra forstærker til HT)

Emittermodstandene skal jo kun afsætte tabet til varme, og ikke den hele effekt.
Desuden sidder der mange i parallel på din tegning, det øger jo effektkapaciteten en hel del.
Men altså emittermodstande skal dimensioneres efter det tab, som der ligger hen over dem, ikke efter den effekt der løber igennem dem.
F.eks. 0 Ohms modstande behøver ikke være fysisk store, for de bliver jo ikke varme.

Tabet i delefiltre er i øvrigt ganske beskedent, der er jo ikke rigtigt behov for køleplader til den slags
Men OK hvis der er lavet en rigtig ond ting i et filter, så kan det vel godt være, at komponenterne får det varmt, når drengene holder fest.

BTW C1 på din tegning give mig udslæt.

Ribbontweeter skrev: I nogle tilfælde er der sket en kortslutning og der smutter et par udgangstransistorer eller 10 :unsure:

Men hvordan kan en (eller flere) små 3 til 5 watt emittermodstande på mellem 0.22 til 1 ohm overleve det gang på gang ?
Hvorfor smutter den ikke lang tid før alt det andet ? For mig at se er den/de meget tæt på at være det absolut svageste led i sådan en kæde (fra forstærker til HT)

På diagrammet du har vist skal der kontinuerlig gå små 30 Ampere DC / 42 Ampere AC peakstrøm før modstandene belastes med 5W. Når man derudover kortvarigt kan belaste dem med mindst 3-4 gange så meget strøm inden tråden i dem brænder over, bliver transistorerne det svage led. Med mindre man tager højde for tilstrækkelig mange for ikke at overskride deres SOA værdier. Transistorer kan blive til "søm" på brøkdele af et sekund. Længe inden en keramisk modstand overgiver sig.

Det viste diagram er bare et eksempel.
Det er tit sket at et delefilter og/eller enhed er smeltet sammen til en mindre eller større kortslutning som så har kostet en stribe transistorer og drivere, men det er sjældent jeg har set emittermodstande brændt, på nær da nogle engang havde sat 2 forstærkere til en HT som biamping, men ikke fjernet kortslutningsbøjlerne på HT.

De første Cerwin Vega DC 15 havde delefilteret over terminalpladen og fik de nok at leve af, løsnede spolen sig og faldt ned over terminalpladen og lavede en kortslutning.
Men uanset om det har været med 1, 2 eller 4 sæt udgangstransistorer så har de tit været kortsluttet, afbrudt eller i hvert fald døde, men de små modstande overlever ret tit, og det undrer mig lidt.
Sætter man sådan en modstand i serie med sit højttalerkabel, så lever den ikke voldsomt længe

Nielsen skrev: Emittermodstandene skal jo kun afsætte tabet til varme, og ikke den hele effekt.
Desuden sidder der mange i parallel på din tegning, det øger jo effektkapaciteten en hel del.
Men altså emittermodstande skal dimensioneres efter det tab, som der ligger hen over dem, ikke efter den effekt der løber igennem dem.
F.eks. 0 Ohms modstande behøver ikke være fysisk store, for de bliver jo ikke varme.

Tabet i delefiltre er i øvrigt ganske beskedent, der er jo ikke rigtigt behov for køleplader til den slags
Men OK hvis der er lavet en rigtig ond ting i et filter, så kan det vel godt være, at komponenterne får det varmt, når drengene holder fest.

BTW C1 på din tegning give mig udslæt.

Størrelsen gør i hvert fald, men den burde være unødvendig for der sidder vel mindst en mere i den anden ende af signalkablet

+/- 130 V = wow lækkert, mig vil ha
