Pioneer CS-585

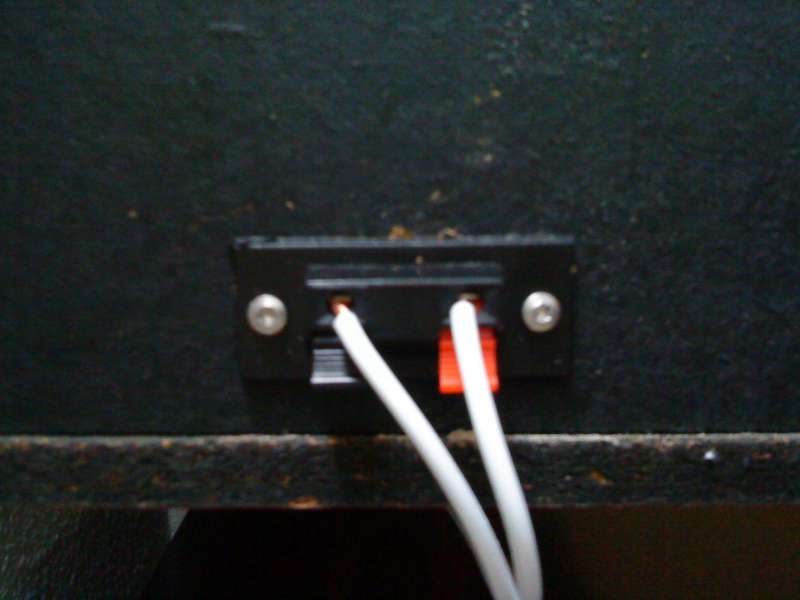

Beodude skrev: Så fik jeg skiftet de indvendige ledninger ud og sat nogle klemmeterminaler i.
Delefilter til diskanterne hedder : ROE S5 2,7/40 VAC bipolar.
Den til den ene mellemtone : ROE S5 2,2/40 VAC bipolar.
Og den anden mellemtone : ROE S2 2,2/23 VAC bipolar.
Det i hvert fald det der står på dem. Der er ikke noget til bassen.
Fandt ud af at, de ledninger med markering på var minus og ikke plus. Som man er vant til. Og det var derfor bassen ikke var så kraftig.
Så nu hvor jeg har sat plus og minus imellem højtaler og forstærker, så spiller bassen kraftigt nok alligevel
Nu mangler jeg kun lige at fjerne de beslag bagpå og fylde de huller efter.

Fedt klæder os til og se det færdige resultat.

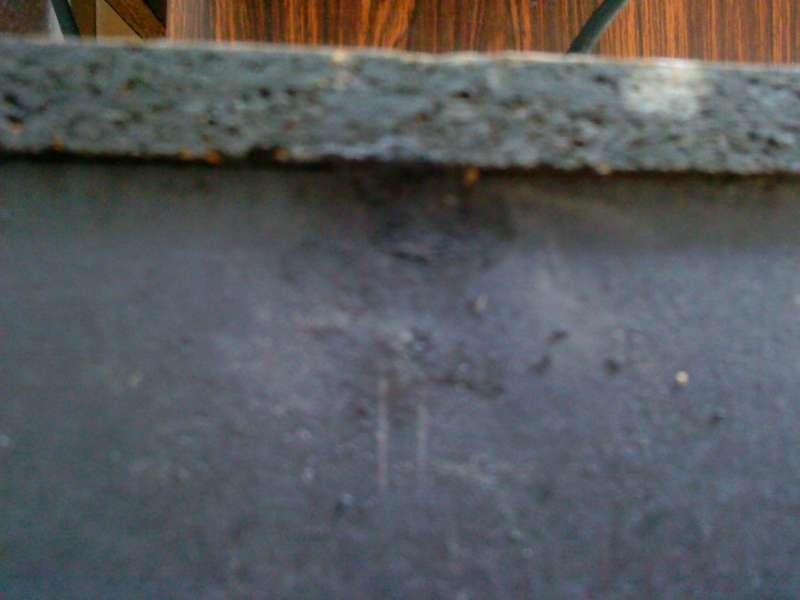

Så blev de skruer fjernet og har givet sort plastisk træ spartel. Så slipper jeg for at male sort bagefter
Mangler dog lige noget, til at markere den sorte terminal som plus. Må se om jeg kan finde noget rettelak og lave et +. Det burde virke fint.

Imponerende godt lavet

Den sorte som plus ?

Plus plejer at være rød

Ribbontweeter skrev: Den sorte som plus ?

Plus plejer at være rød

Jep men kan jo være han best kan finde ud af det på den måde han har gjort det der ??.

Jeg lavede bare ledningerne som de var før jeg skiftede dem, og der var den sorte ledning der stak ud af kabinettet plus. Men sådan var de gamle JBL vist også. Har jeg læst noget om.
Vil nok ikke kalde det imponerende lavet, de fleste kan vel håndtere en boremaskine, fil og skruetrækker. Og skrabe lidt spartel over et par små huller.
Men de gamle ledninger var tapet sammen, de 3 ledninger til plus og den der gik ud af kabinettet. Og det samme med minus. De nye ledninger har jeg så valgt at lodde sammen og fast i terminal og polerne på enhederne.
Men har prøvet at søge på de ting som udgør delefilteret, men har ikke kunnet finde noget der ligner med samme info på.
Det nærmeste jeg kom var nogle modstande på Frequence.dk. Med de 2,2 og 2,7 værdier. Aner ikke hvad resten står for.
Men går da ud fra at, dem i mine højtalere er kondensatorer. Ligner i hvert fald ikke modstande.

Jeg tænkte på om der er forskel, på de caps man bruger i delefilteret. Der kan tåle 40, 100 eller 400 volt?
Nu de gamle i højtaleren er skulle kunne tåle 40 volt. Men jeg har kun kunnet finde 100 og 400 volt helt nye.
Hvis jeg beholder de gamle uf værdier, som er 2,2 til diskant og 2,7 til mellemtone. Men bare i 100 eller 400 volt udgave i stedet.
Vil det gøre forskel i lyden, med hvor mange volt de kan tåle?

Jeg har snakket med en kamerat som er elektronik mekaniker, og har snakket om det samme. Der fik jeg det vist nok til at jo flere volt det kan tage, des bedere er det. Jeg har 250v i mine PA højtaler, og ud fra hvad han viste om det, ville han nok vælge 400v... Men der er sikkert en med et bedere svar... :whistle:

Beodude skrev: Jeg tænkte på om der er forskel, på de caps man bruger i delefilteret. Der kan tåle 40, 100 eller 400 volt?
Nu de gamle i højtaleren er skulle kunne tåle 40 volt. Men jeg har kun kunnet finde 100 og 400 volt helt nye.
Hvis jeg beholder de gamle uf værdier, som er 2,2 til diskant og 2,7 til mellemtone. Men bare i 100 eller 400 volt udgave i stedet.
Vil det gøre forskel i lyden, med hvor mange volt de kan tåle?

De skal kunne tåle peakspændingen for ikke at gå i "mætning", men 100 volt bør være nok til de højttalere.
+/- ca 45 volt = 400 watt i 4 ohm

Er der andre sider der sælger defilter komponenter?
Udover Monacor.dk og Frequence.dk
frequence har kun de 2,7uf på 400volt og 2,2uf på både 100 og 400volt.
monacor har kun 2,2uf på 35volt og ikke slet ingen 2,7uf.
Og kan man også bruge en bipolar kondensator til bassen, så den kun spiller på til hvor mellemtonen spiller fra? Altså så den faktisk kun får basomådet at spille.

Beodude skrev: Er der andre sider der sælger defilter komponenter?
Udover Monacor.dk og Frequence.dk
frequence har kun de 2,7uf på 400volt og 2,2uf på både 100 og 400volt.
monacor har kun 2,2uf på 35volt og ikke slet ingen 2,7uf.
Og kan man også bruge en bipolar kondensator til bassen, så den kun spiller på til hvor mellemtonen spiller fra? Altså så den faktisk kun får basomådet at spille.

Toves electronik i Randers

rabu-acoustics.dk

www.dlt.dk/webshop/lyd/hojttalerselvbyg/...r-komponent.html?p=2
