Høj udgangsimpedans, hvorfor ?

  • Miki
  • Emne forfatter
  • Offline
  • Platin bruger
  • Platin bruger
Mere
20 jun 2023 16:00 - 21 jun 2023 07:01 #17376 af Miki
Høj udgangsimpedans, hvorfor ? blev oprettet af Miki

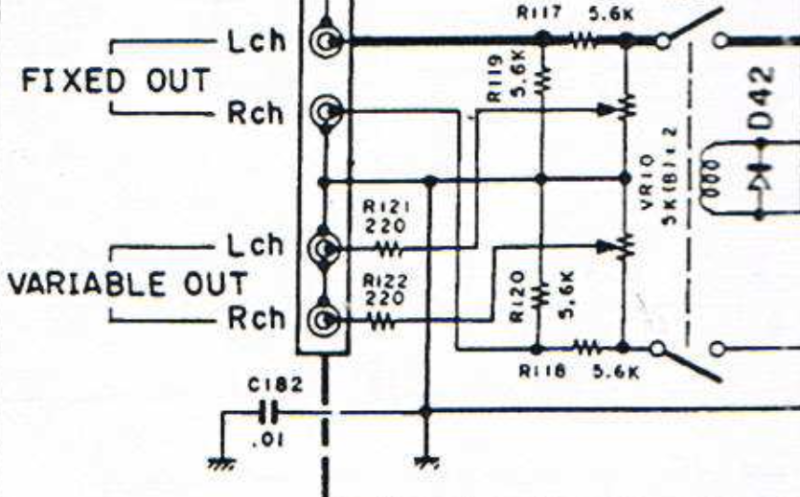

Arbejder lidt med en Kenwood KT1100 for tiden. Det der undrer mig lidt er seriemodstanden på 5.6 Kohm i udgangen. Jeg kunne godt tænke mig at afbryde forbindelsen til potmetret(VR 10) i den variable udgang og kun bruge den almindelige udgang. Det efterlader Opamp'en(NJM4560) i udgangen med 5.6 Kohm i serie og parallel(R117, R119) på dennes udgang. Den værdi kunne jeg godt tænke mig at reducere til f.eks. 470 ohm, kan ikke umiddelbart se at det skulle være forkert eller er der noget jeg overser ?



Ps. det er kun henholdsvis R117 og R118 jeg vil ændre til 470 ohm.

Miki er vred, hvid, gammel, ciskønnet mand, med kort uddannelse og lav kulturforståelse
Sidste redigering: 21 jun 2023 07:01 ved Miki.

Venligst Log på eller Opret en konto for at deltage i samtalen

Mere
28 jun 2023 02:40 - 28 jun 2023 02:41 #17384 af Thomas
Besvaret af Thomas på emne Høj udgangsimpedans, hvorfor ?
Jeg tror ikke jeg har svaret på det men måske det er et forsøg på at dæmpe egenstøjen ?
Dæmpningen er ca 6 db og jeg tvivler på at der sker andet end lidt højere niveau ved at skifte modstanden til 470 ohm.
Men ja, hvorfor så høj udgangsimpedans ? Mon det er for at have omtrent samme udgangsimpedans på hhv variabel og fixed ?
Også lidt underligt med de 220 ohm efter potentiometeret.
I øvrigt spøjst at der er variabel output på en tuner, det tror jeg ikke jeg har set før

__________________________________________________________________
Sidste redigering: 28 jun 2023 02:41 ved Thomas.

Venligst Log på eller Opret en konto for at deltage i samtalen

  • Miki
  • Emne forfatter
  • Offline
  • Platin bruger
  • Platin bruger
Mere
28 jun 2023 12:06 #17385 af Miki
Besvaret af Miki på emne Høj udgangsimpedans, hvorfor ?
Brugte den med et langt kabel som har en kapacitet på 1 nF. Så får man jo en pol omkring de 30 kHz, som strækker sig ned i det hørbare område. Der er en del vintage-tunere der har variabel out f.eks. Accuphase og Revox.

Miki er vred, hvid, gammel, ciskønnet mand, med kort uddannelse og lav kulturforståelse

Venligst Log på eller Opret en konto for at deltage i samtalen

  • Miki
  • Emne forfatter
  • Offline
  • Platin bruger
  • Platin bruger
Mere
03 jul 2023 08:47 - 03 jul 2023 08:47 #17403 af Miki
Besvaret af Miki på emne Høj udgangsimpedans, hvorfor ?
Har udskiftet til r117, 118 til 620 ohm og frakoblet potentiometret. Det lyder udmærket, men det gjorde det vist nok også før ændringen.

Miki er vred, hvid, gammel, ciskønnet mand, med kort uddannelse og lav kulturforståelse
Sidste redigering: 03 jul 2023 08:47 ved Miki.

Venligst Log på eller Opret en konto for at deltage i samtalen
