Thomas´s tråd

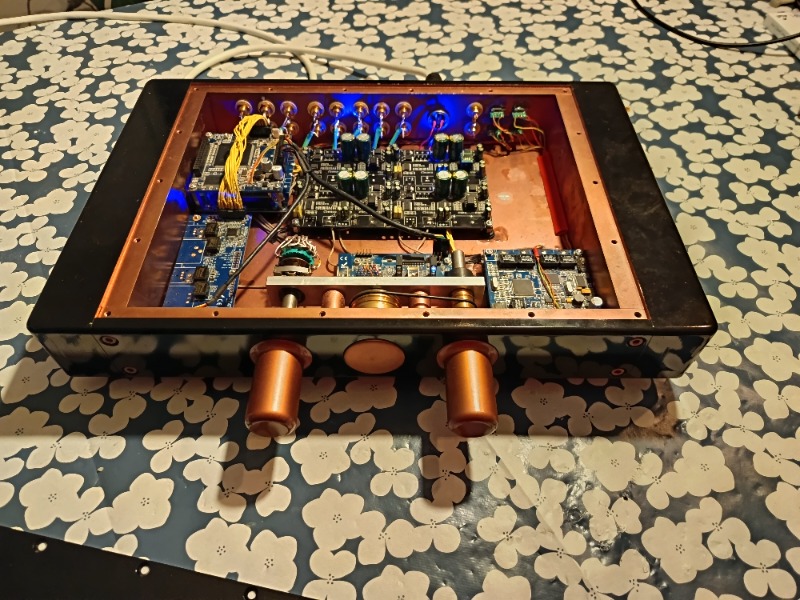

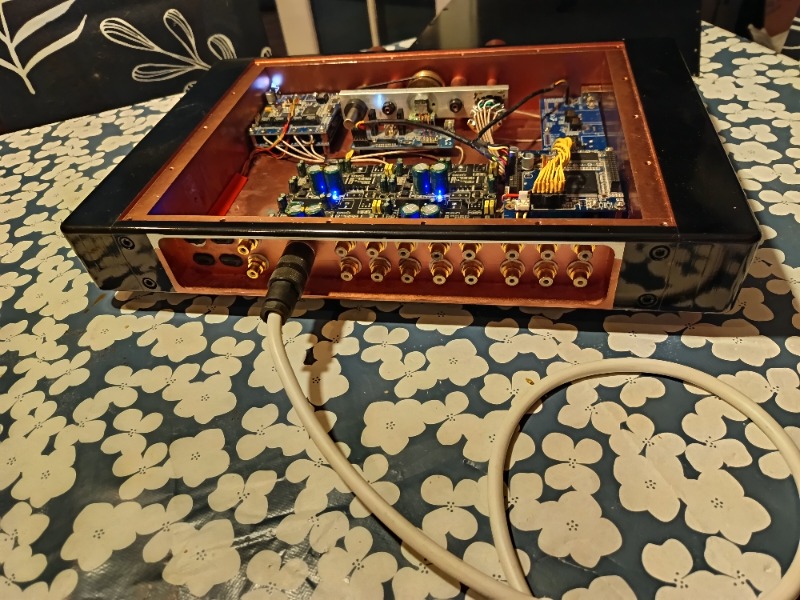

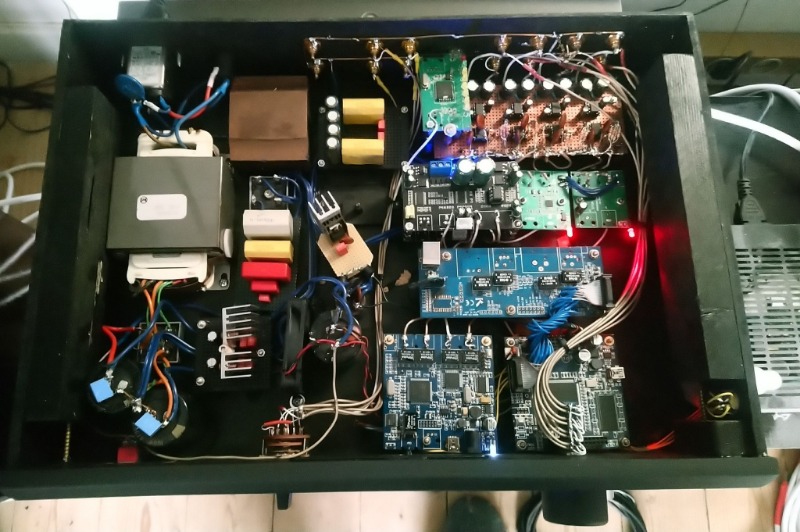

Min helt egen tråd starter med denne forforstærker.







Som er baseret på MiniDSP minsharc og Nanodigi.

Den har 5 stereo output (de 4 med 50 ohm udgangs impedans og den 5. med 600 ohm)
Der er 6 digitale indgange (Coax)
Der er digitalt delefilter på hver kanal og EQ på hver kanal (PEQ)
Valgfri delefrekvens med op til 48 db/oktav (96 db/oktav på bas og diskant)
Der er mulighed for IIR og FIR.
4 stk stereo DAC og mulighed for at tilslutte 2 eksterne DACs
Remote til volumen og 4 pre indstillinger (eq)
Senere bliver der tilføjet batteri forsyning med BMS

Til den kommer der 4 stk at dem her:

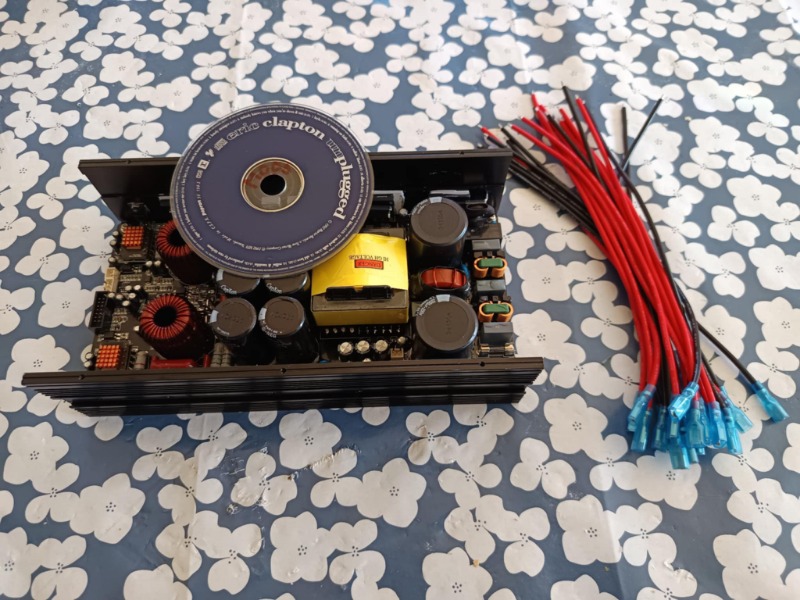

2 kanals KL.D med onboard SMPS



og 2 stk af dem her:

1 kanals KL.D med ekstern SMPS

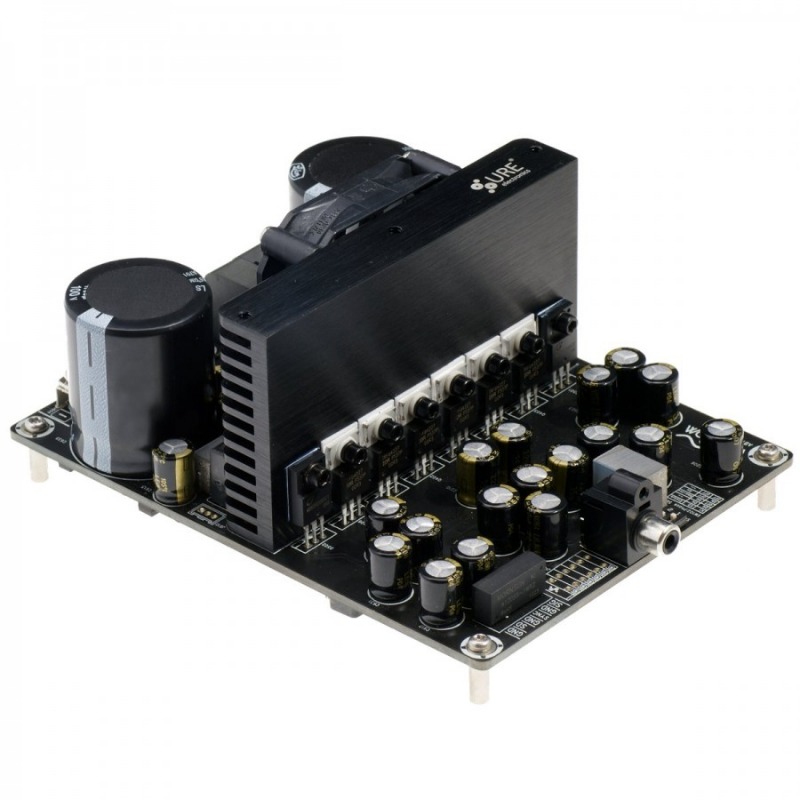

Sure/Wondom KL.D som kan drives i 1 ohm

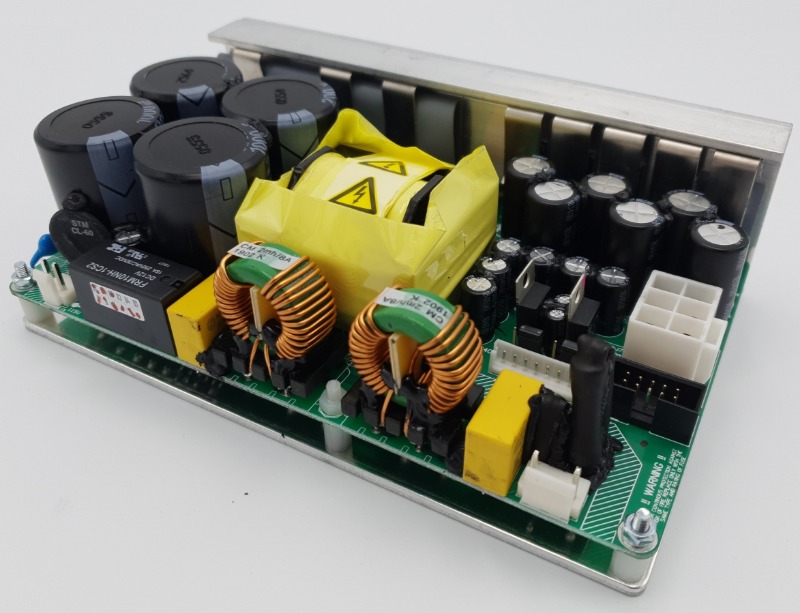

Hypex 1200 watt SMPS



Måske skal der leges med sådan en mosfet tingest til Gamma hornene

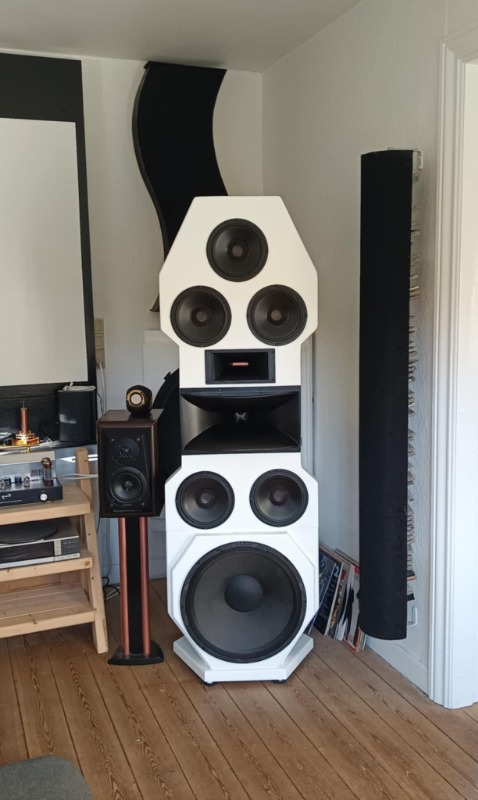

Det skal så spille på dem her:



Delvist dipol (fra 1 khz og ned)
Baflen er lavet af 18 mm OSB + 13 mm gips + 19 mm spånplade + 6 mm MDF
Ved 18"eren er der yderligere en 40 mm lamineret spånplade
Højttaleren står på gummidæmpefødder til vaskemaskiner

5 stk 8" Peerless (Fra Dali 18 MKII)
1 stk 18" bas (4" svingspole)
1 mellemtone horn med en Fostex FD600 driver på
Og et Gamma VLD12 horn med hjemmelavet membran

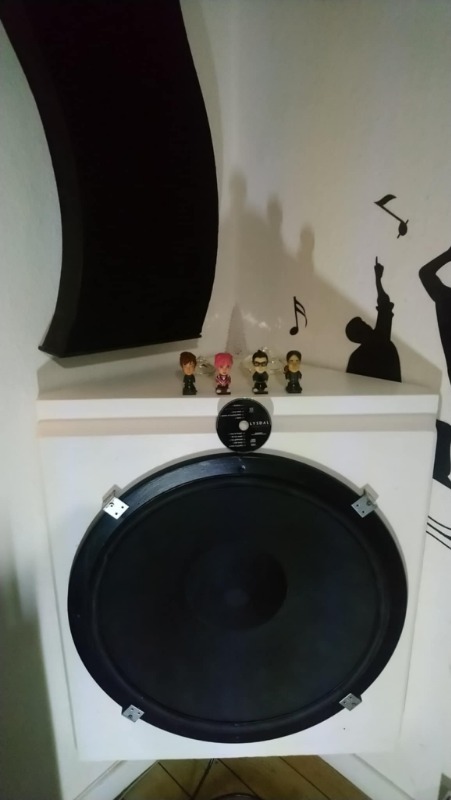

Til det helt dybe skal disse spille

2 stk hjemmestrikkede 28" i lukket kammer med MFB (servo styring) (hængende på mustensvæg)

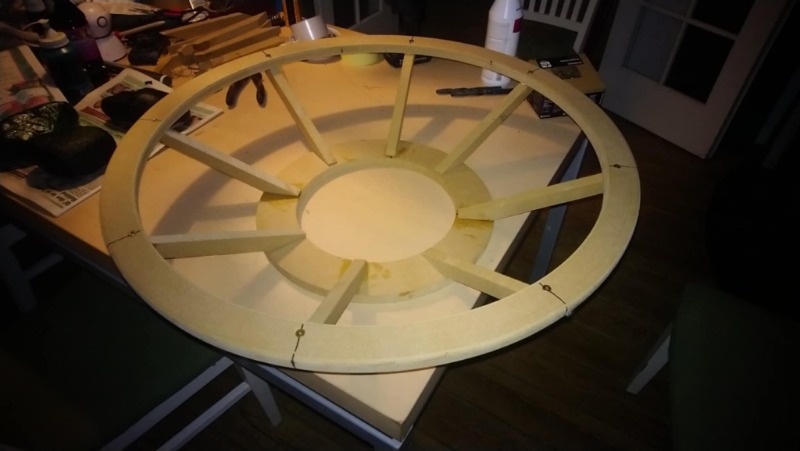

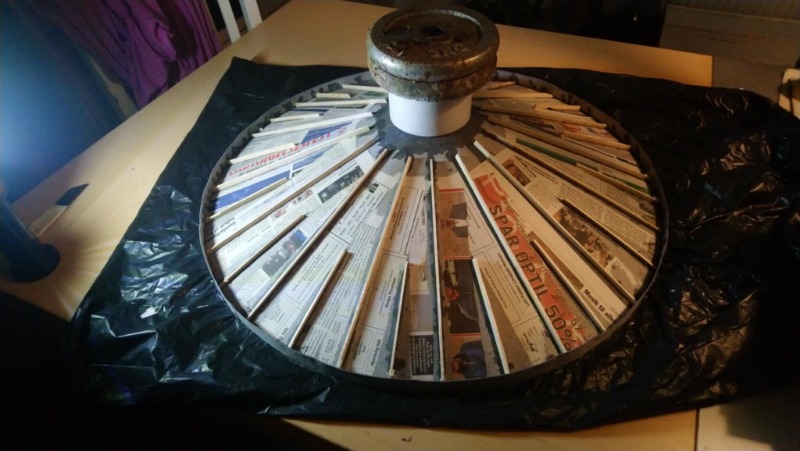

Der startede sådan her:





Servostyringen:

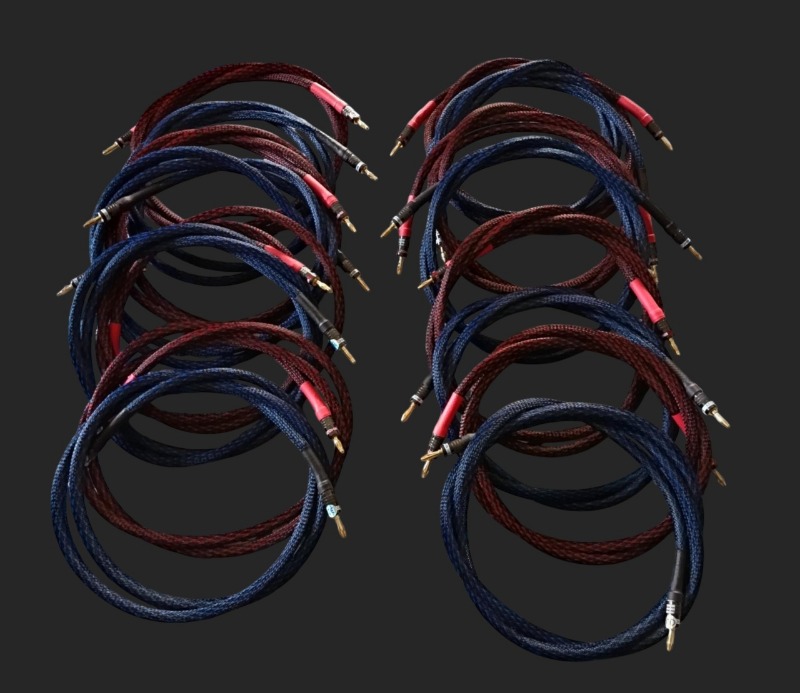

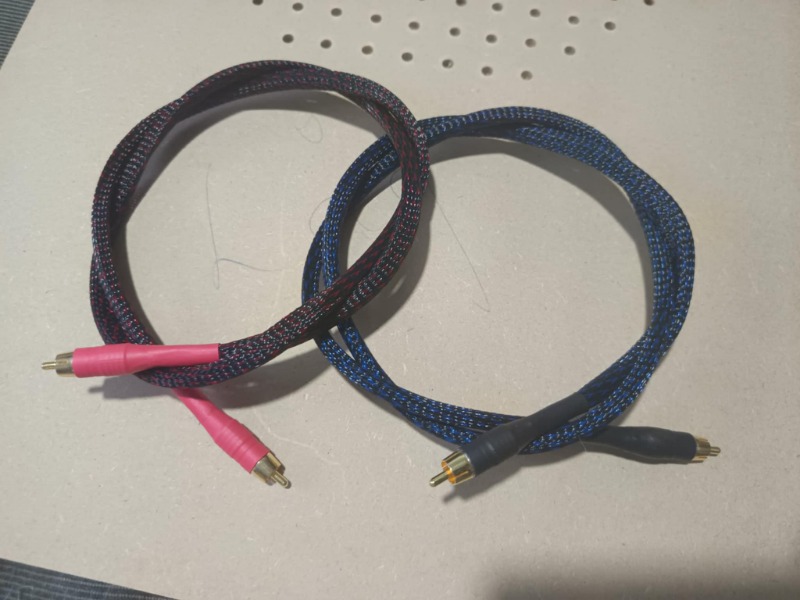

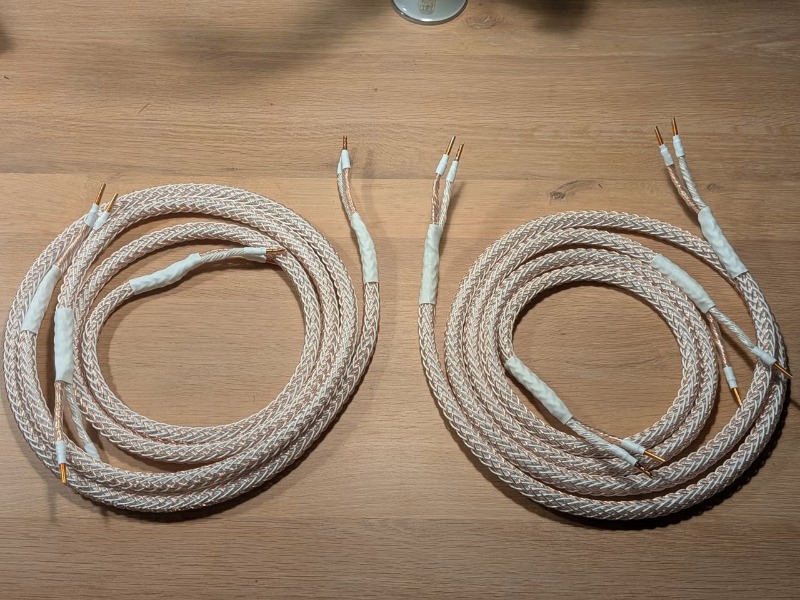

Og en masse kabler

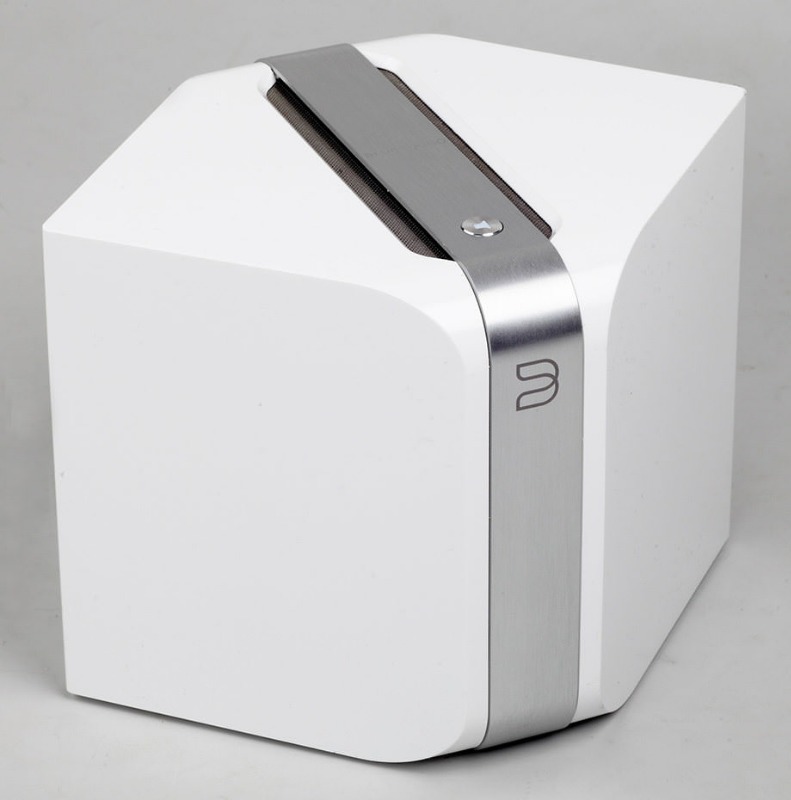

Og som det kan ses i en anden tråd, så streamer jeg fra sådan en Bluesound NODE N 100

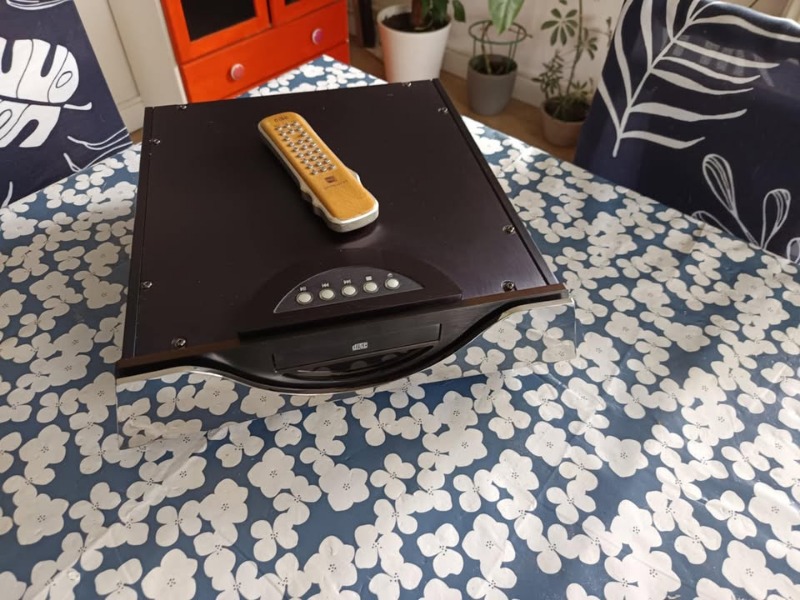

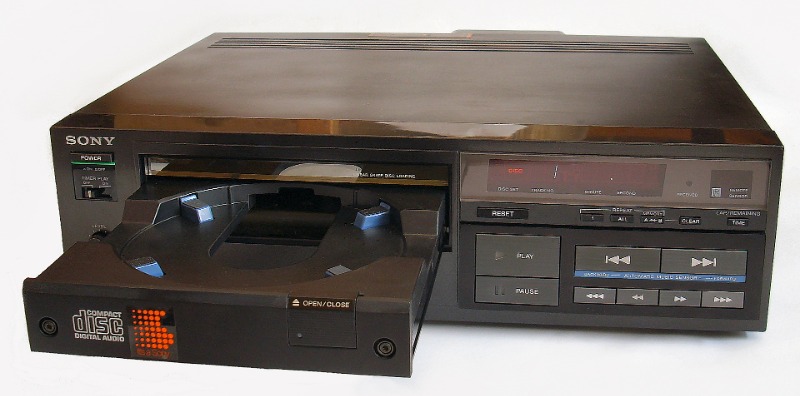

Udover det, så bruger jeg CD afspiller





Og en DAC til at lege lidt med

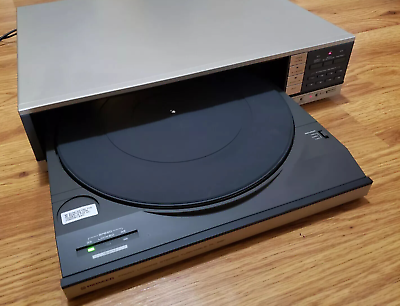

En pladespiller er der også

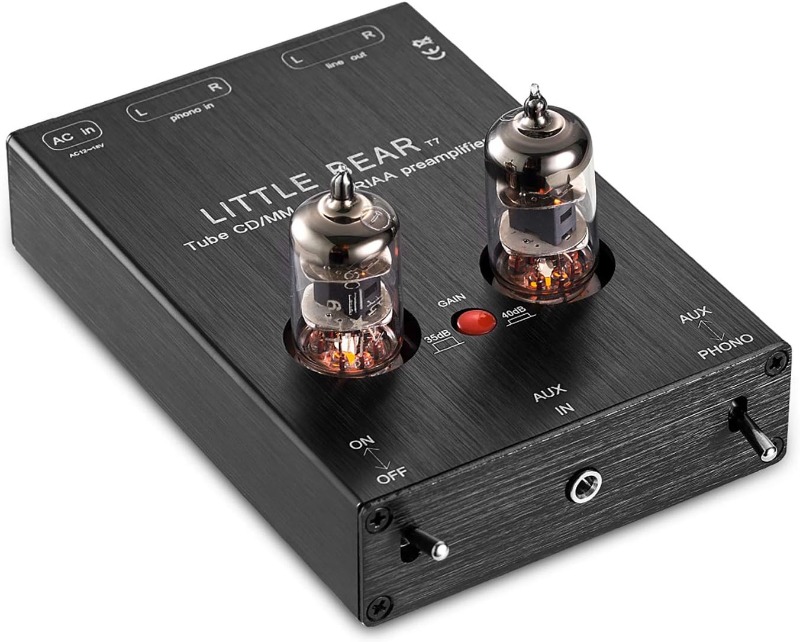

Og en RIAA



Og julen er taget på forskud

4 pakker der skal pakkes ud i aften

Kasserne som de skal monteres i, er færdige. De blev ikke voldsomt flotte men det går.
Hvis der er mørkt nok i stuen ser man ikke alle fejlene

Så de næste dage går på at montere moduler, stik og kabler

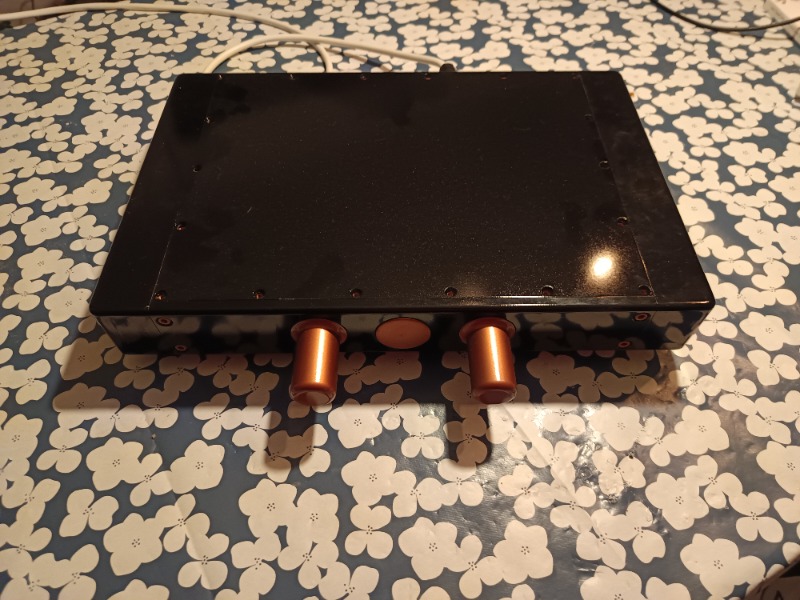

Det bliver spændende. de indledende billeder i denne tråd, er det noget DIY (den i kobber kabinettet) ser ganske nydeligt ud..!

E

Elektrofix skrev:

Det bliver spændende. de indledende billeder i denne tråd, er det noget DIY (den i kobber kabinettet) ser ganske nydeligt ud..!

E

Kassen er lavet af en der hedder Roberto i tidernes morgen.
Jeg fik den med en simpel analog forforstærker indbygget og der var den i rå ALU både indvendig og udvendig

Alt det flåede jeg ud, malede den og har så hældt noget elektronik ned i den

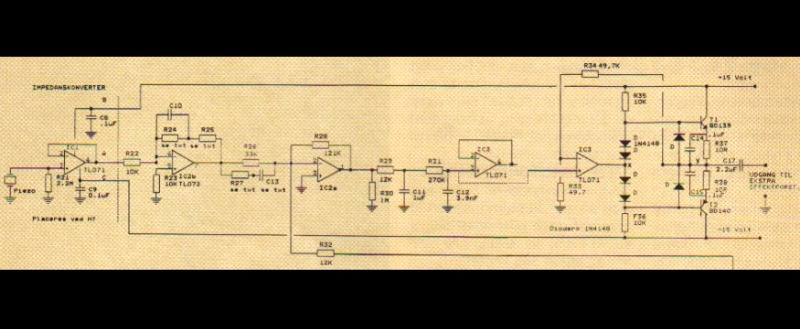

Jeg synes min "forforstærker" trængte til en opstramning, da den så sådan her ud før:



Med flere parallelkoblede modstande pga forskellige forsøg osv



Fedt.

E

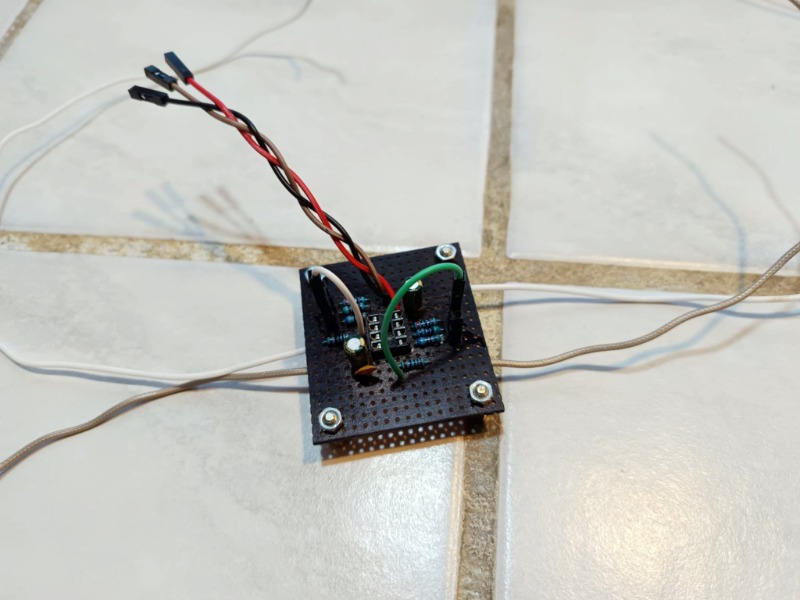

1 stk buffer.
Så mangler jeg bare at lave 3 mere og så opamp´ene der skal bruges.

4 opamp = 200,-
Fragt = 200,-



Måske er der lyd i julegave


Bagsiden af sådan et veroboard viser man (jeg) aldrig Det ser frygteligt ud
Men der sidder 2 stk 10 Kohm og 2 stk 47 ohm modstande.

Så indgange impedansen er 10 kohm og udgangs impedansen er +47 ohm

Der er hjemmelavede jumpere, så der kan vælges 3, 6 eller 8 db gain.

Min pre er med 0 db gain, så det kan være nødvendigt med lidt ekstra gain

Så vil jeg da åbne min egen klummetråd igen.

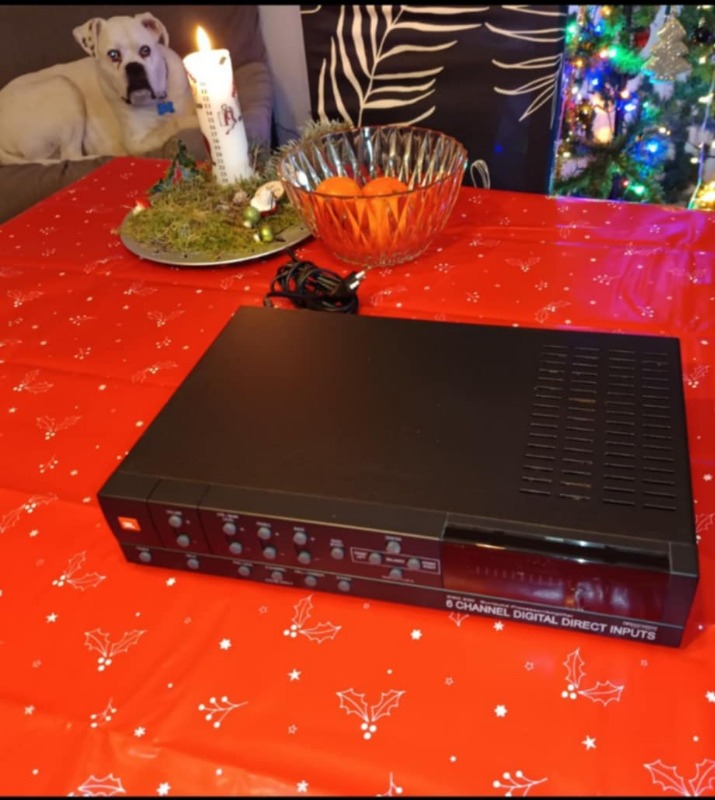

High end indkøb for 200,-

Gammel JBL surround tingest + 6 plastik JBL high end højttalere og en JBL subwoofer

Så kan grejet til TV lyden gøres mindre.

Thomas.C skrev:





Lige præcis denne effektforstærker, er den eneste i hele verden der kan gengive musikkens vigtige transienter korrekt.
Det kan jeg nemlig sige fordi der kun findes det ene eksemplar af den forstærker og så kan andre jo ikke efterprøve det.

Det lader sig desværre ikke gøre at optage det, så i andre kunne høre det.
Men det er som at gå i skoven en klar vintermorgen med solen ned gennem træerne.
Transienterne er der 100% selvom man ikke kan få dem ned på de medier man bruger til at spille sin musik.

Jeg har en playliste med musik der har masser af transienter. Det er ikke sikkert at musikken er noget værd, men der er transienter og det er vigtigt.
Den playliste kunne jeg ha postet her, men det er jo musik fra harddisk, godt nok nogle enorne harddisk (Spotufy/Tidal/osv), så transienterne er ikke helt så gode.
Det meste lyder faktisk ens, fordi det kommer fra en harddisk og skal fra serverstationen og helt ud til brugerne gennem fiber, kobber, alu osv.

Det er jo ren logik at når én ADC og i alt 3 meter kabel på spisebordet udvisker detaljer, fjerner vigtige transienter og gør det meste helt ens, så er streaming klart endnu værre.
Tænk på den lange vej musikken skal og vi ved ikke hvor mange ADC, DAC mixere osv den har været igennem, for ikke at tale om ukorrekte kabler i set med hifi briller, når vi sidder i stuen og nyder transienterne.

Hifi er en svær ting.


Har nu og da hørt anlæg der var virkelig imponerende, men har stadig til gode, at høre noget der kan retfærdiggøre f.eks orglet i Løgumkloster når det bruser.
Transienter og hz og over-undertoner i et kirkerum, der nok aldrig helt kan eftergøres på en optagelse som oplevet i virkeligheden, men som Bach orgelfan vil man jo gerne tæt på.

Ja mine subwoofere går ned til 14 hz med fuldt niveau og er med servostyring.
Men de kan alligevel ikke få det til at lyde som de dybe toner i en kirke.
Man kan måske give sig selv en illusion af det, hvis man har hørt det i en kirke, men det bliver bare aldrig det samme.


Nå, men mine buffere med hhv 3, 6 og 9 db gain skal laves om.
Jeg fik et hint af Boydk og det skal nu prøves.
Det handler om højere modstands værdier og inverteret i stedet for ikke inverteret.

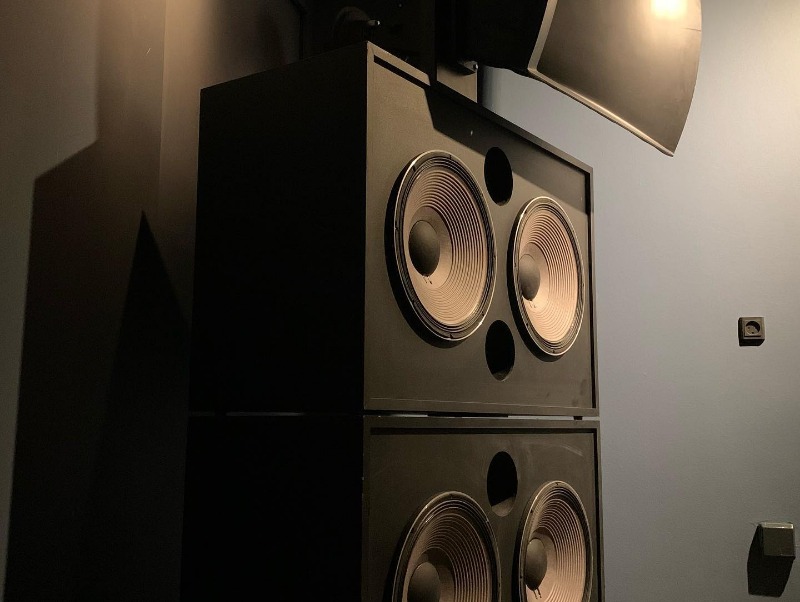

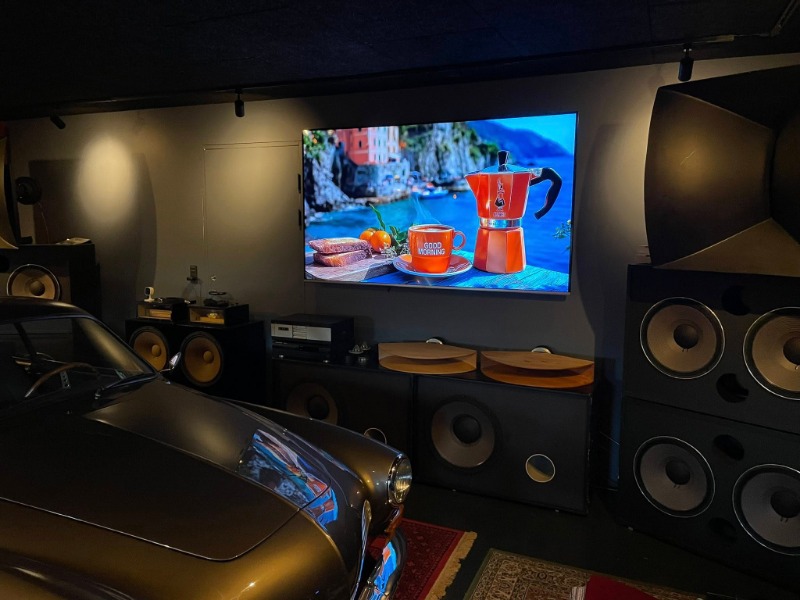

Det her setup var et af de 4 som samme person har, som jeg hørte for noget tid siden.

Lidt mere og fyldigere bas end jeg selv har, men masser af dynamik og mellemtone og diskant som men ikke tror kommer fra horn.
Meget stort lydbillede men masser af detaljer (og transienter i behold)





Det andet setup kunne man høre ved at vende sig 180 gr og det var med 1 stk 15 JBL, fostex 232 med horn og fostex T-825 diskant

Det havde ikke helt samme store lydbillede, men lød ganske glimrende.
Begge systemer havde dog for lang afstand mellem højttalerne efter min mening og meget af musikken foregik ude ved højttalerne

Men begge systemer spillede ret ubesværet og kunne spille højt uden at blive påtrængende


EDIT: Og det var så ham der købte mine 4 stk PDA-1000 effektforstærkere og bruger dem på subwoofere
