Mini Sharc kit lagt i graven og Dirac Live er på vej.

En speciel udgave af DDRC-24 som skal fungere sammen med Nanodigi og 2x4 og 4 x DAC.

Alt i alt endnu flere muligheder mht korrektion

Nu spørger jeg bare dumt: Kan man bruge Dirac på et old school stereo 2.1 system?

Det kan du sagtens.

F.eks denne

frequence.dk/hifi/35-diverse/6917-minidsp-ddrc-24-usb-dac/

Bluesound node kan også opgraderes med Dirac Live. Direkte via PC er også en mulighed.

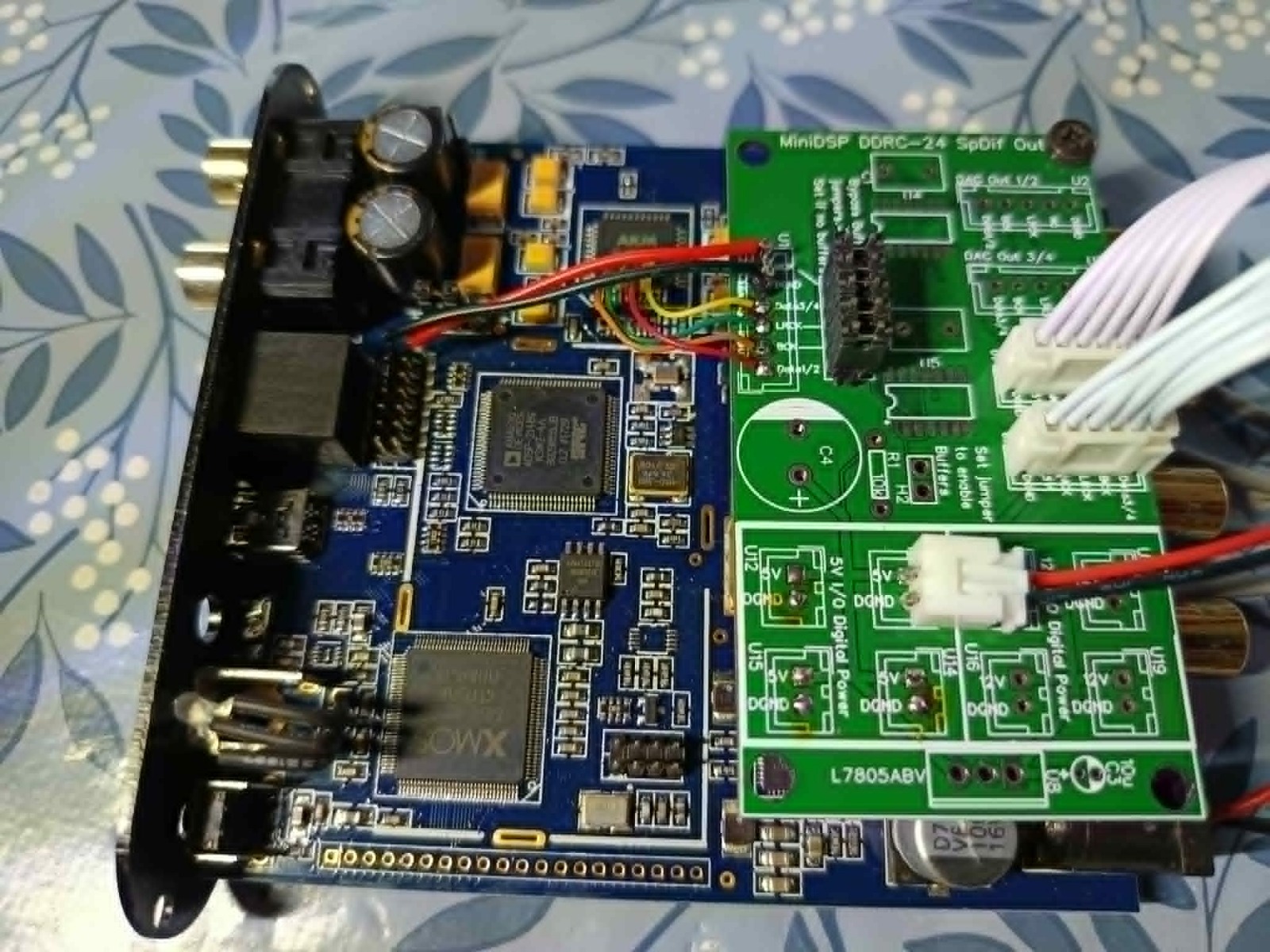

Minidsp DDRC-24 med spdif out board og fuld version Dirac

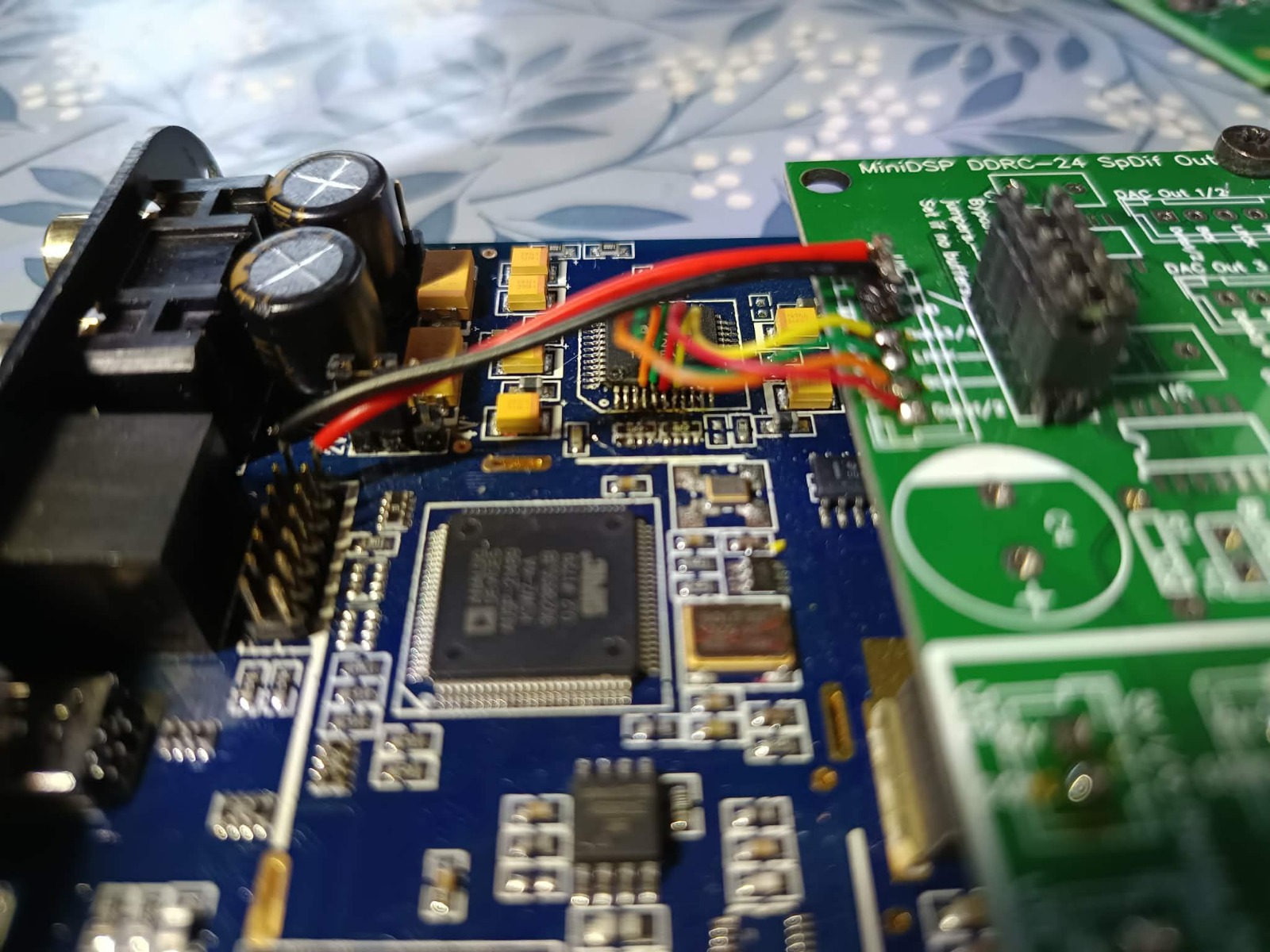

Der er ikke meget plads på de ben, når der skal loddes kabler på til i2s forbindelser, men det lykkedes da

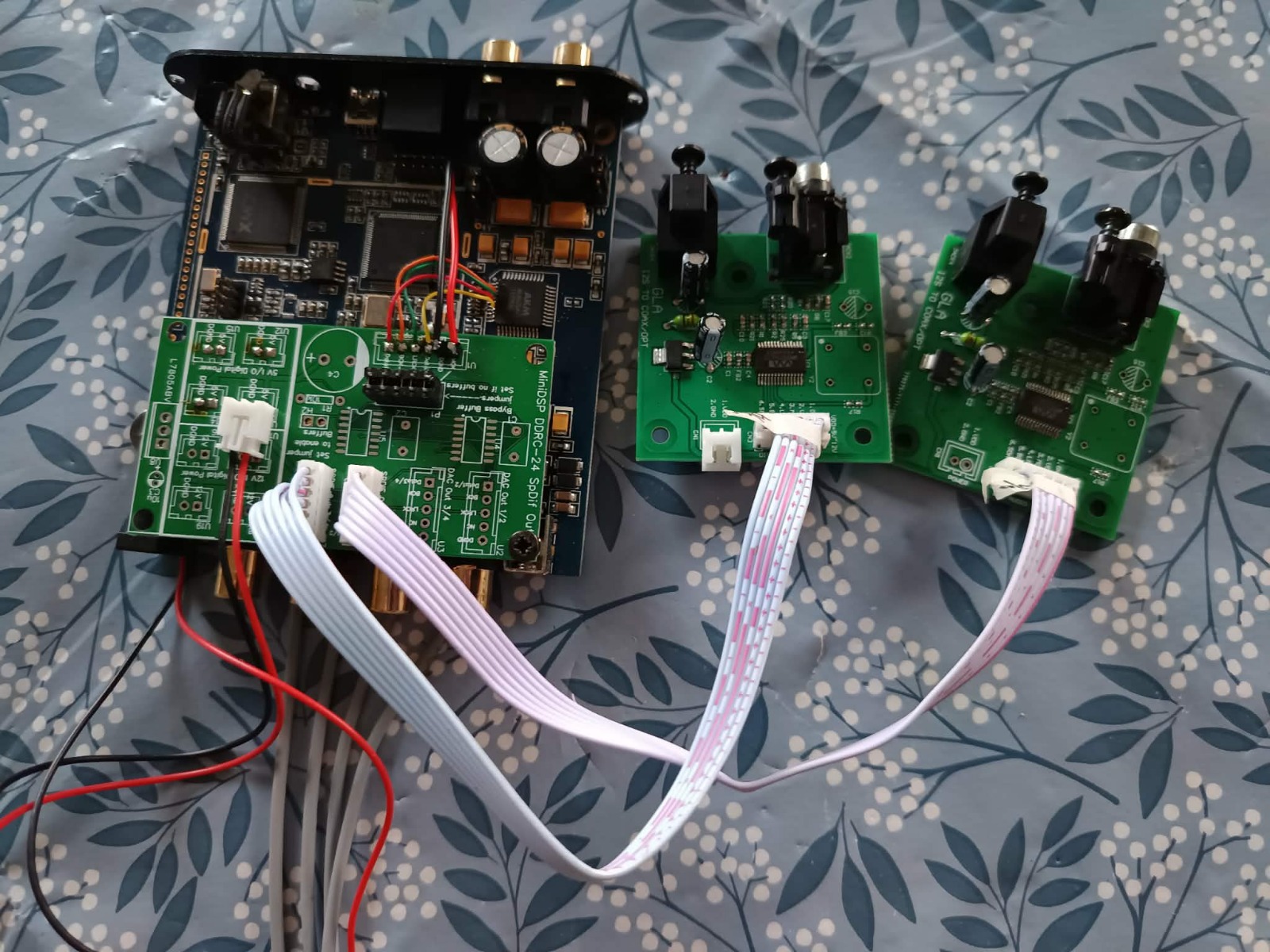

Så den er klar til at blive koblet sammen med minidsp Nanodigi og minidsp 2x4.



Købte 5 stk buffere/preamp boards på Aliexpress-

Da jeg monterede en af dem på en af mine effektforstærker trin, brummede det ganske meget og al bas var helt væk.
Så kiggede jeg lidt på printet og det har jeg nu aldrig set før

På både ind og udgang på bufferen, sad der 1 uF i serie med signalet, men også i serie med gnd

Da jeg lusede de 6 stk 1 uF over, virkede det som det skulle, men det er da mæskeligt at sætte så lille en kondensator i serie med signalet, men endnu mere underligt at sætte en i serie med gnd/stel



Thomas.C skrev:

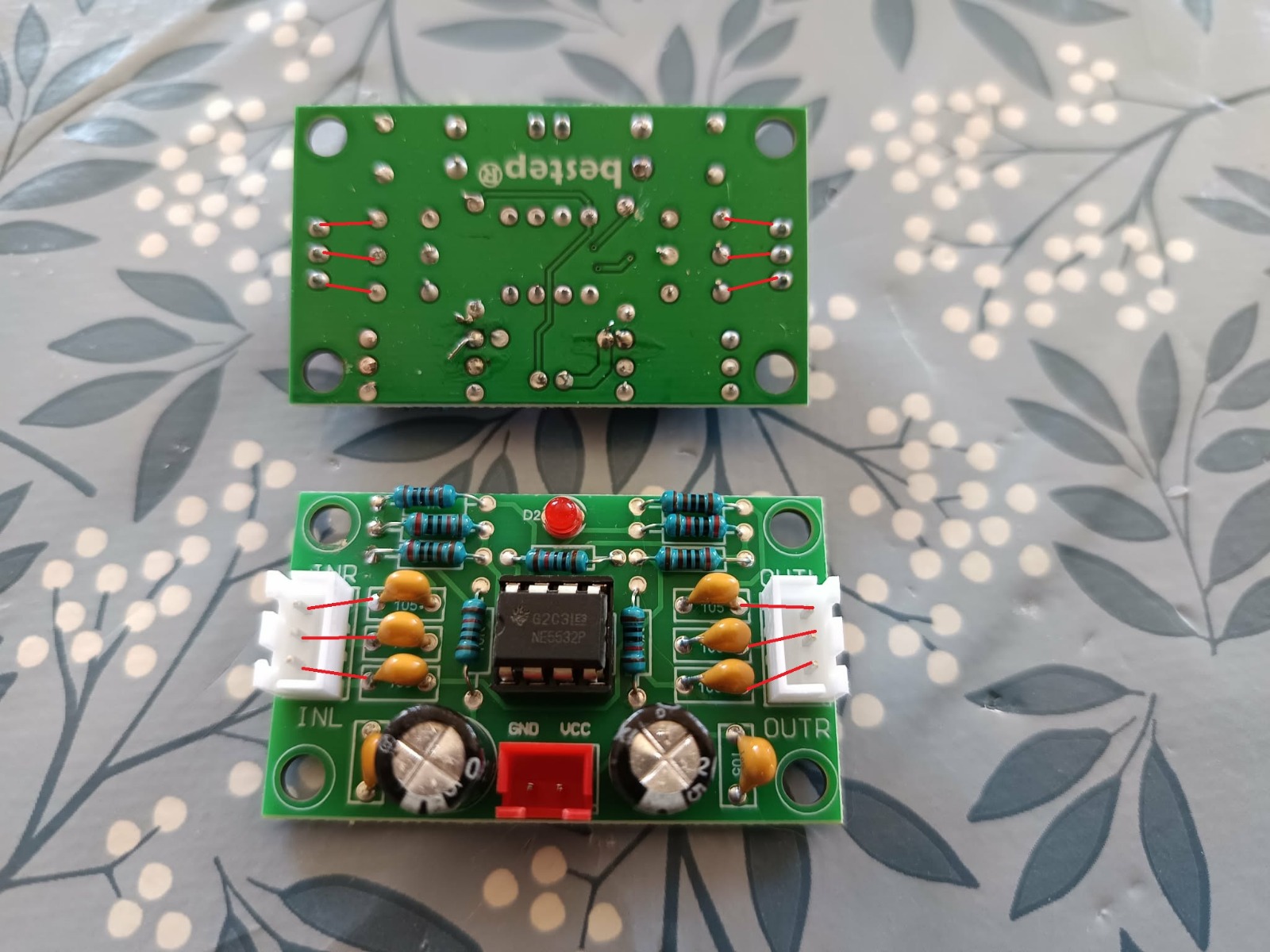

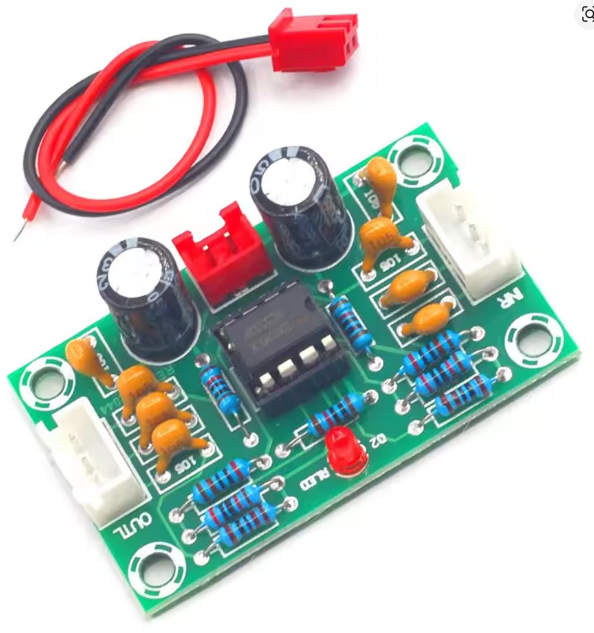

Købte 5 stk buffere/preamp boards på Aliexpress-

Da jeg monterede en af dem på en af mine effektforstærker trin, brummede det ganske meget og al bas var helt væk.
Så kiggede jeg lidt på printet og det har jeg nu aldrig set før

På både ind og udgang på bufferen, sad der 1 uF i serie med signalet, men også i serie med gnd

Da jeg lusede de 6 stk 1 uF over, virkede det som det skulle, men det er da mæskeligt at sætte så lille en kondensator i serie med signalet, men endnu mere underligt at sætte en i serie med gnd/stel



Det lyder som en seriøs fejl i print layout. Det plejer at være god skik at have en 10uF elektrolyt parallelt med en 100 nF keramisk kondensator på hver forsyning til stel. Nogle bruger også 100 nF fra plus- til minus-forsyning. Serie kondensator vælger man selv afhængig af applikation. Der er meget hjælp at hente i application-notes til opamps.

Ja det er en lidt mærkelig måde at lave det på.
Det er nok noget Kinaværk der er gået lidt for stærkt

Gnd/stel har ikke fat i hinanden nogle steder.
Alle de små kondensatorer står der 105 på, som jo så er 1 uF

Men der er kondensatorer i både indgangen på mine effektrin og også i udgangen på min pre, så jeg turde godt luse de 1 uF over



De midterste tantaler af de tre, tror jeg godt du roligt kan luse. De resterende fire andre er vel en temperamentsag, om man vil gå med livrem og seler. 1uF er en lidt lav værdi til en overføringskondensator, måske kunne der blive plads til en 10uF bipolær elektrolyt. Lusen, den er der plads til.

Miki skrev:

De midterste tantaler af de tre, tror jeg godt du roligt kan luse. De resterende fire andre er vel en temperamentsag, om man vil gå med livrem og seler. 1uF er en lidt lav værdi til en overføringskondensator, måske kunne der blive plads til en 10uF bipolær elektrolyt. Lusen, den er der plads til.

@Miki
Det er ikke tantaler men Keramiske multilayer COG



Boydk skrev:

Miki skrev:

De midterste tantaler af de tre, tror jeg godt du roligt kan luse. De resterende fire andre er vel en temperamentsag, om man vil gå med livrem og seler. 1uF er en lidt lav værdi til en overføringskondensator, måske kunne der blive plads til en 10uF bipolær elektrolyt. Lusen, den er der plads til.

@Miki
Det er ikke tantaler men Keramiske multilayer COG



Det vidste jeg simpelthen ikke, måtte slå typen op. Så har jeg lært det.

De 6 kondensatorer er i hvert fald luset over og gain er ændret, da der var 5 gange forstærkning da jeg fik dem og der var lige i overkanten
Jeg ændrede den til ca 6 db

En ting jeg heller ikke har set før, er at der sidder en modstand fra gnd til + og det skulle være for at få bedre styr på offset

Jeg satte modstandsværdierne ind i en beregner og der stemte det ikke overens med 5 gange forstærkning, men det kan muligvis være den modstand til stel der spiller lidt ind, jeg aner det ikke
5 gange skulle være 14 db, men med de modstande der var på, var der 11 db ifølge en beregner

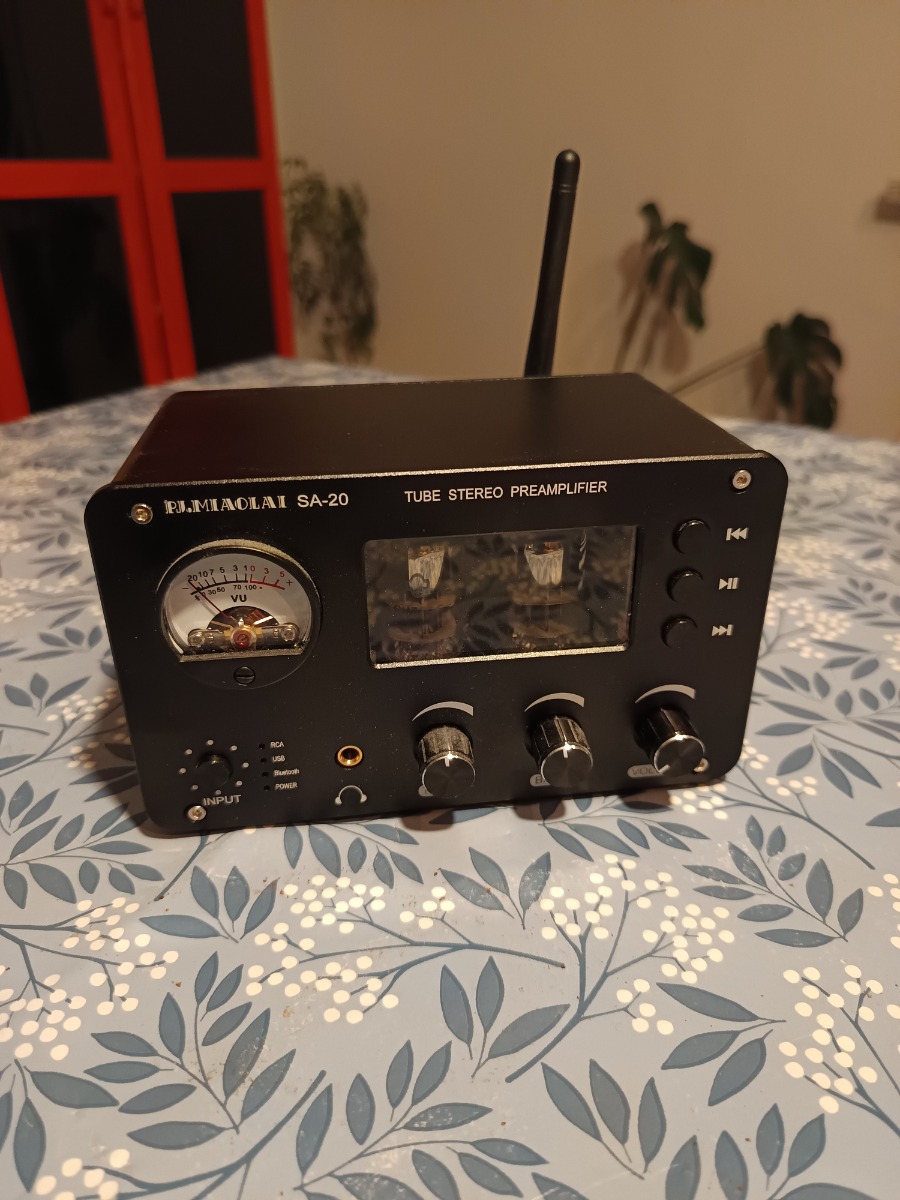

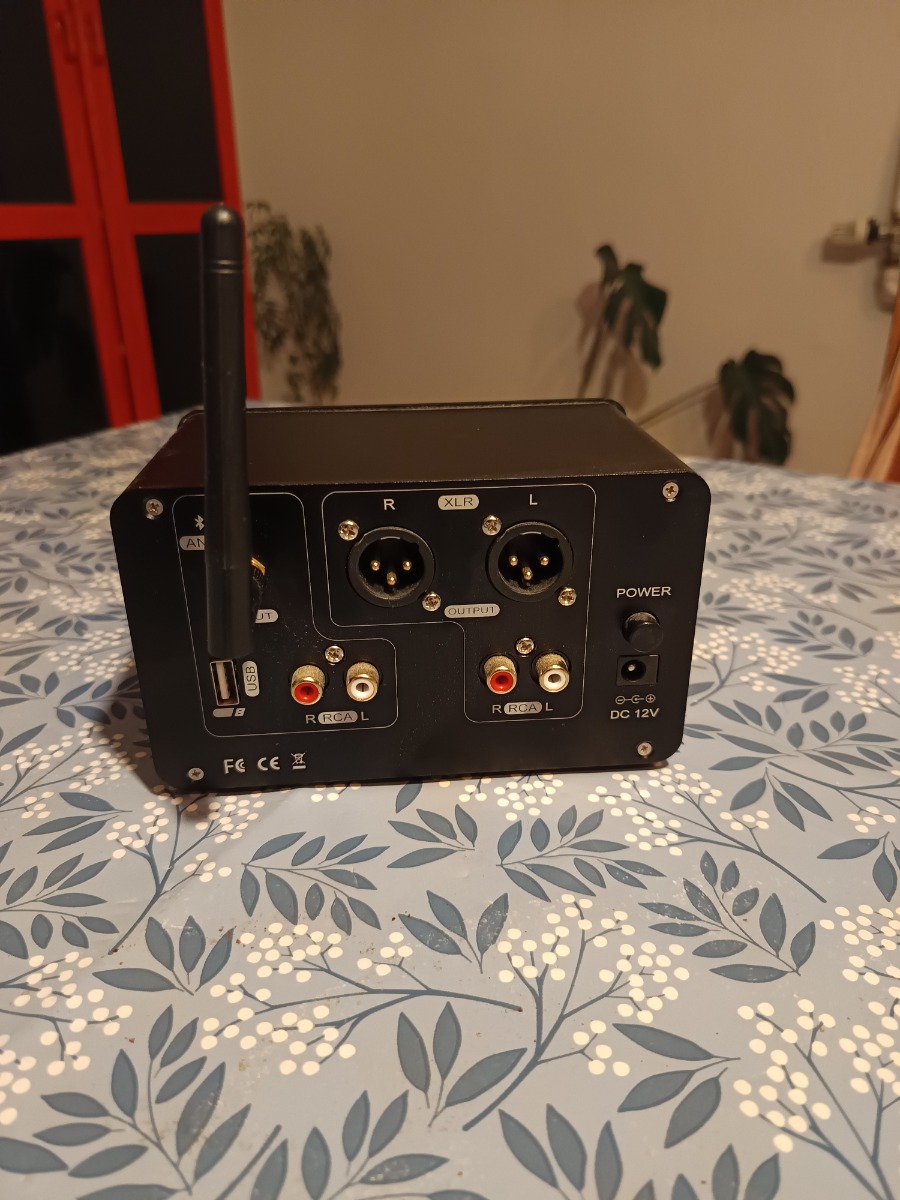

Fik en lille Tube pre amp med Bluetooth og usb den anden dag.
Den skal nu ændres til ren high end ved at skifte et par kondensatorer, stille den op på Lessloss fødder og 12 volt strømforsyningen skal have et Lessloss strømkabel.
Regner med at det kan gøres for ca 10.000,- og det er sådan en tube amp til 500,- jo nemt værd





Thomas.C skrev:

De 6 kondensatorer er i hvert fald luset over og gain er ændret, da der var 5 gange forstærkning da jeg fik dem og der var lige i overkanten
Jeg ændrede den til ca 6 db

En ting jeg heller ikke har set før, er at der sidder en modstand fra gnd til + og det skulle være for at få bedre styr på offset

Jeg satte modstandsværdierne ind i en beregner og der stemte det ikke overens med 5 gange forstærkning, men det kan muligvis være den modstand til stel der spiller lidt ind, jeg aner det ikke
5 gange skulle være 14 db, men med de modstande der var på, var der 11 db ifølge en beregner

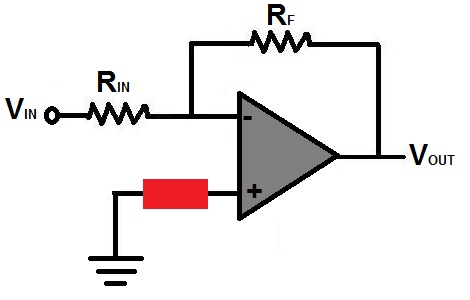

Måtte hente min gamle lærebog op fra kælderen. Det er rigtigt at modstanden fra den ikke inverterende indgang til gnd formindsker offset, den laver DC-balance.
Den har ikke indvirkning på forstærkningen. Dimensioneringen af den er i dit tilfælde; R = (Rin*Rf)/(Rin+Rf)

Taster jeg modstands værdierne ind i denne  circuitdigest.com/calculators/op-amp-gain-calculator  så siger den 11 db, men data på "bufferen" siger 5 gange som så skulle være 14 db
