Netfilter/DC blokker

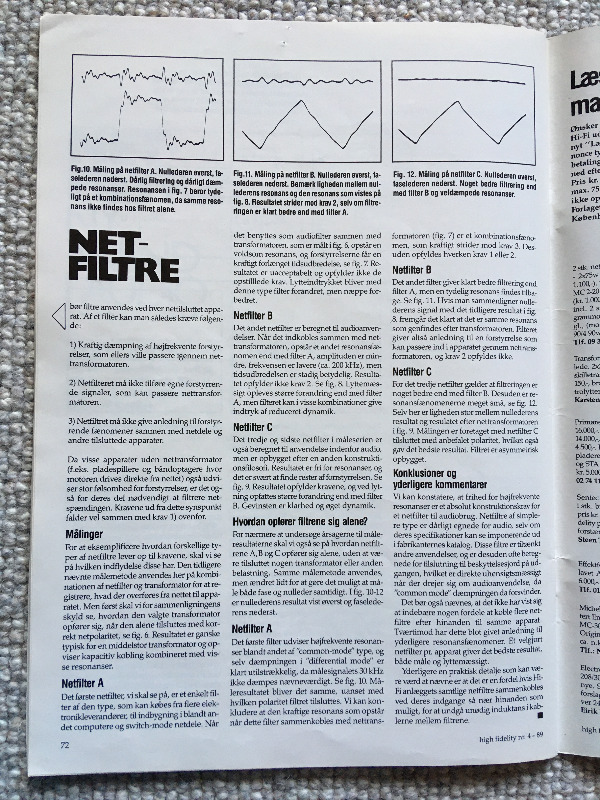

Efter et par regnvejrsdage og lidt læsning, faldt jeg over denne artikel. i et gammelt high fidelty nr. 4-89.
Her er omtalt forskelle på netfilter med illustrationer men desvære ingen opbygninger på nogle af dem
Som alle ved er dette sort snak for mig, jeg har hørt om et Peter Kørner filter.
Jeg ved ikke om det er det der henvises til, al søgning på nettet uden resultat
Er der en der ved hvordan filter C er opbygget og om sådan et filter eksistere








Det er svært at svare på mht målingerne i bladet. Jeg har selv det blad men der bliver ikke fortalt hvilke filtre det er, eller vist opbygning af dem, de bliver bare kaldt A, B og C

Men et netstøjsfilter som Brinck BR 507 burde opfylde de fleste krav og der er også DC fælde indbygget

www.sandcastle.dk/artikler/BR507.pdf

Og som altid bør man kun bruge netstøjsfilter på forstærkere hvis der er rigelig (stor) kondensator kapacitet i strømforsyningen, ellers kan sådanne filtre mindske dynamikken en smule.
Det er det de i dag kalder et musikalsk netstøjsfilter, som "bløder" musikken lidt op og gør lyden lækker   Men skidtet skal jo sælges

Jeg har selv brugt det 507 filter i flere versioner, men bruger i dag kun en DC fælde før min strømskinne.



Jeg var bare nysgerrig
Ja der findes mange forskellige DC blokker der ude i WWW.
Jeg fandt et lidt anderledes på denne hjemmeside
Der må gerne oversættes i google.

www.thel-audioworld.de/module/Netzfilter/DC-Filter.htm

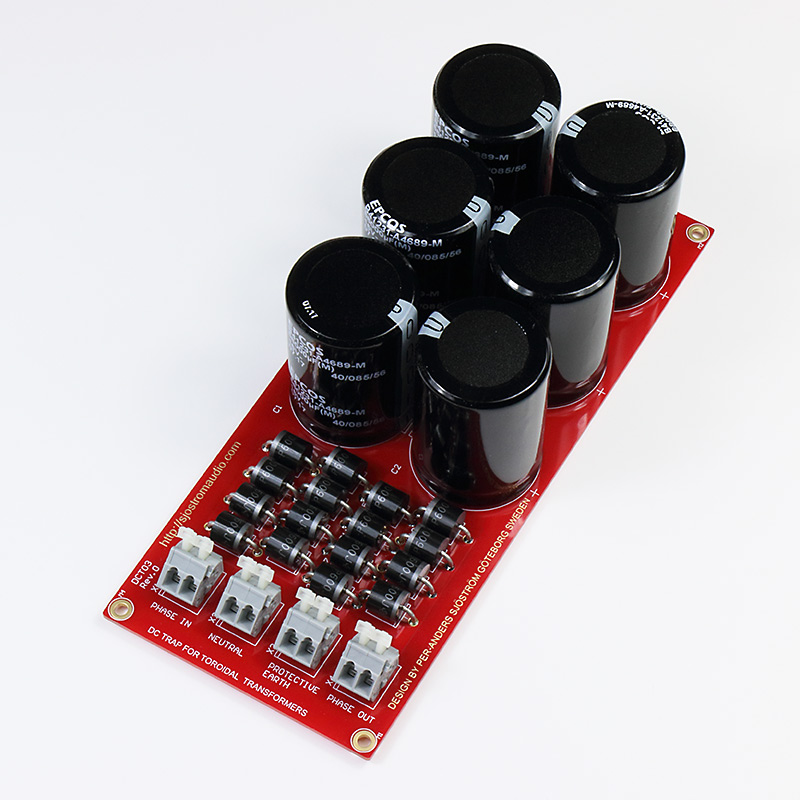

Jeg bruger en der minder om denne



sjostromaudio.com/web/hifi-projects/dct0...heavy-duty?showall=1

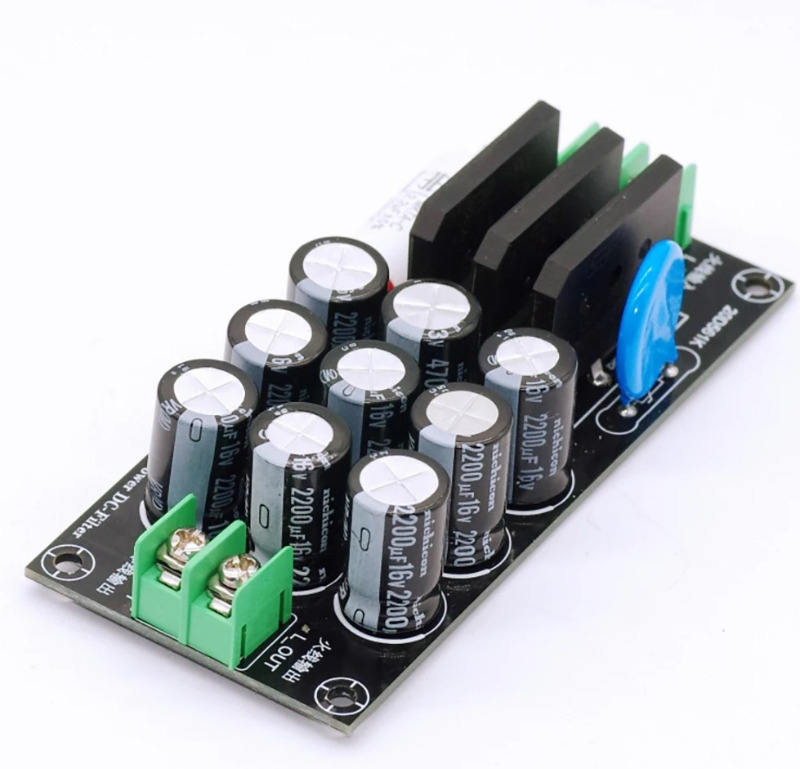

Er dette ikke noget underdimensioneret ?
Men kan printet bruges til større værdier ?

www.aliexpress.com/item/1005008499849100...ller%7Cquery_from%3A

Underdimensioneret???
Så har du dæl´me ikke læst på lektien
50Amp´s brokoblinger (3 stk. fjerner ca. 2,1 volt DC), og ca. 20.000µF kapacitet til gennemgang af dine 230 volt??
Det kan s´gu ikke kaldes underdimensioneret.
Hvis du er bekymret for, at "lytterne" kun er rated til 16 volt, så husk, at der ikke er spændingsforskel mellem +benet og -benet i denne opstilling. Ren AC gennemgang.
Er set gjort med 10 volts elektrolytter, uden at de er sprunget i luften efter +20 år.
Hvis 63 volt får dig til at sove bedre om natten, så helt fint, men når nu en 16 volt lyt fint sender 230 volt AC igennem sig uden å´ kny, er det vel bare spild af penge




Som alle ved er dette sort snak for mig











Heldigvis skrev jeg denne vise sætning
Så er det dejlig, at der er nogle der kan belære mig.
Selv om jeg stadig ikke fatter så meget af det tekniske, er jeg nok mere tryg ved at købe et og så til denne pris,


Du kan faktisk se det på specs Det er skrevet til 20 Ampere (4600 watt) og det er mere end man kan trække på en stikkontakt, så det er ganske glimrende.

Du kan også købe dem færdige i en fin æske   til 3500,-

AUDIOLAB DC BLOCKER 6



6 udtag men hvert enkelt udtag er "svagere" end det du viser.
Der sidder én 20 ampere ensretterbro og 2 x 1000 uF 16V




Thomas skrev:

Du kan faktisk se det på specs Det er skrevet til 20 Ampere (4600 watt) og det er mere end man kan trække på en stikkontakt, så det er ganske glimrende.

Du kan også købe dem færdige i en fin æske

 til 3500,-

AUDIOLAB DC BLOCKER 6



6 udtag men hvert enkelt udtag er "svagere" end det du viser.
Der sidder én 20 ampere ensretterbro og 2 x 1000 uF 16V





Havde godt set 20A men nu er det jo en kinesisk hjemmeside
De kan jo få alt til, at se større ud end det er og omvendt
Så nu er det kun at vente på den

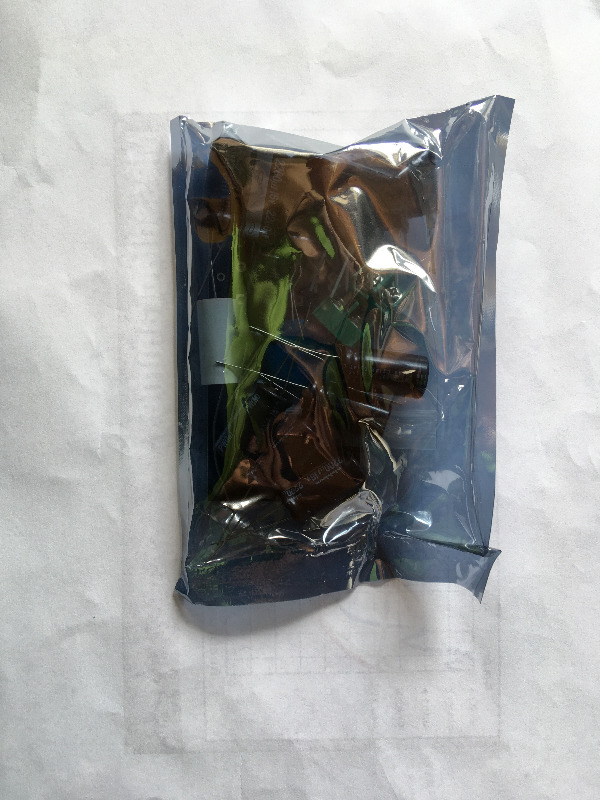

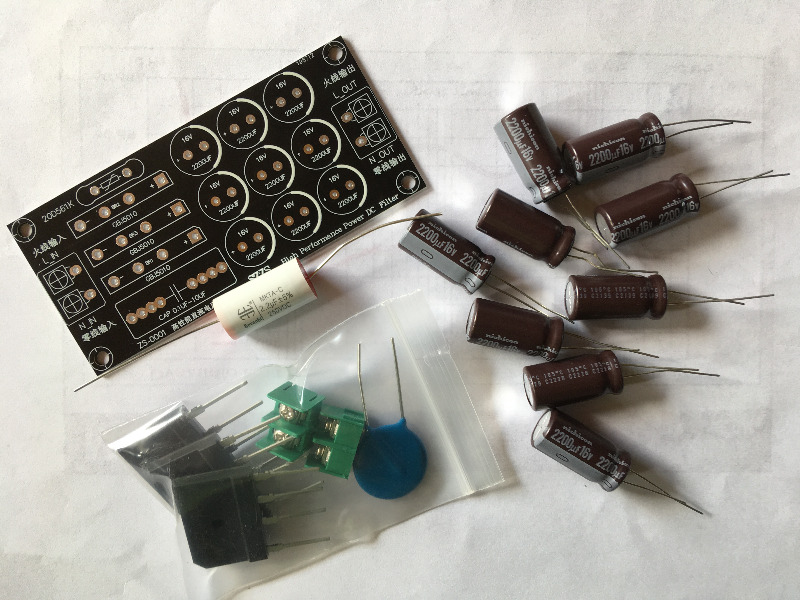

I dag lande der lidt nyt til DIY projektet
Tiden er ikke lige til det for tiden, så venter lidt.





Kloge fæller hjælp søges !
Den ene kondensator heder PS de andre heder PW.
Ellers stå der de samme spec på dem alle.




Det er fordi de er fra 2 forskellige serier med forskellig seriemodstand (ESR)
Til dit brug der, har det ingen betydning

Tak for dit svar

Så er DC Blokkeren afprøvet, med lidt skuffelse for mit ved kommende.
Jeg har lidt brum på pladespillerudgangen, som starter ved ca. 10 på volumehjulet, selv om pladespilleren er uden spænding.




Ser ellers nydeligt ud

En DC blocker spærrer kun for DC ind i forstærkeren til trafoen.
Dit brum på pladespiller indgangen kan nemt skyldes et kabel der ikke er så godt skærmet og/eller ligger tæt på andet strøm.
Er der brum hvis du piller kablet ud ?
Er det et fastmonteret kabel i pladespilleren, eller kan kablet nemt skiftes ?
