Netfilter/DC blokker

Det er fast monteret kabel på pladespilleren.
Jeg har prøvet at pille dem af, så brummer den ikke men hvæser.
Min tablet er uden strøm så jeg vil måle senere

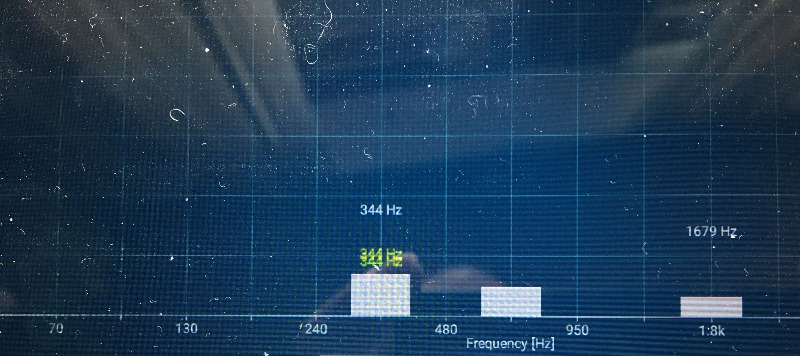

Her er lidt amatør måling

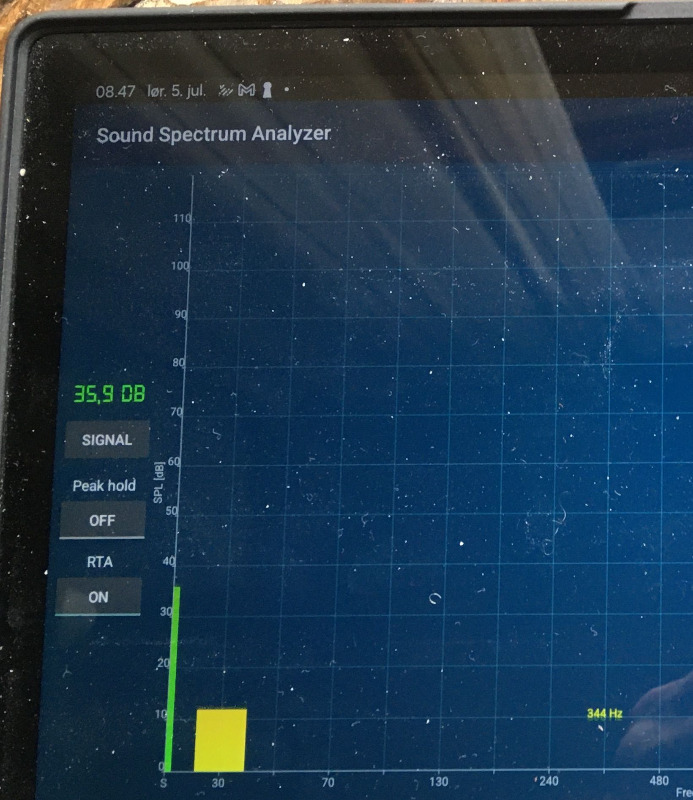

Tilsyneladende er det en frekvens omkring 344 Hz, der ligger en på 30 Hz men den er over hele huset, sikkert en fejl i appèn.





Mit bedste bur er at få fat i Boydk, som har ret stor erfaring med pladespillere

Jeg har lyttet til hans RIAA og den er tyst som graven
Jeg høre det ikke når jeg spiller musik, jeg spiller ikke så højt.

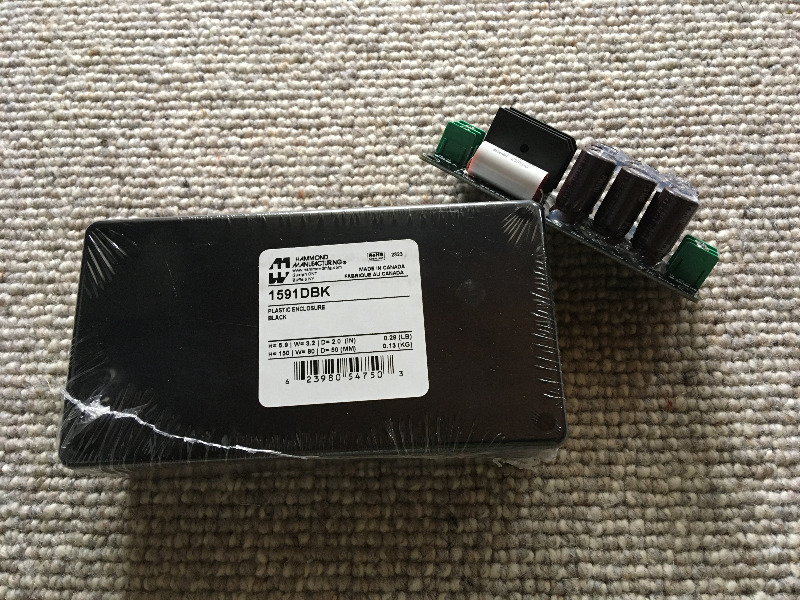

Nye ting til blokkeren ( Store udgifter!!! )
Kablet var et High end, jeg havde i forvejen valgt ud fra lydfarven.





Gnavpot skrev:

Nye ting til blokkeren ( Store udgifter!!! )


Kablet var et High end, jeg havde i forvejen valgt ud fra lydfarven.





Er du ikke bange for lidt mørk klang når alt er sort

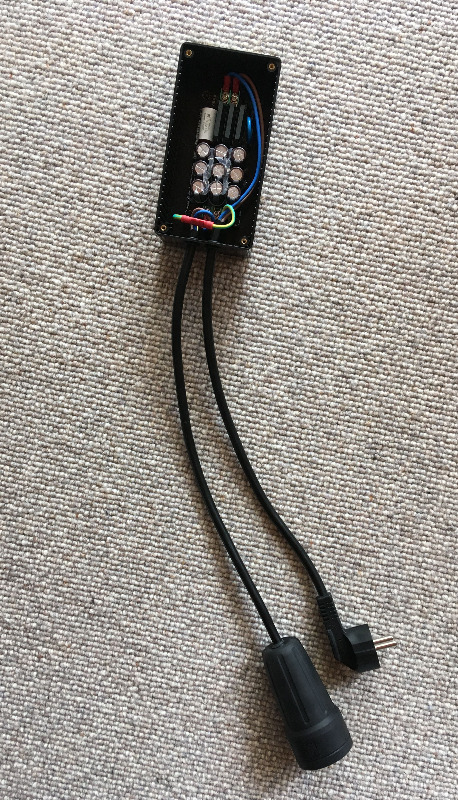

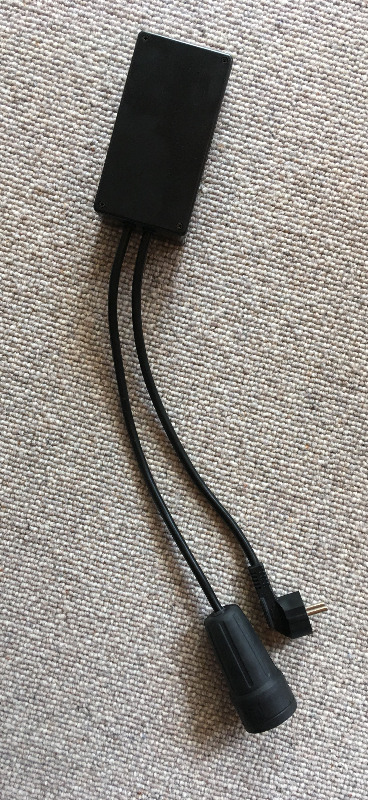

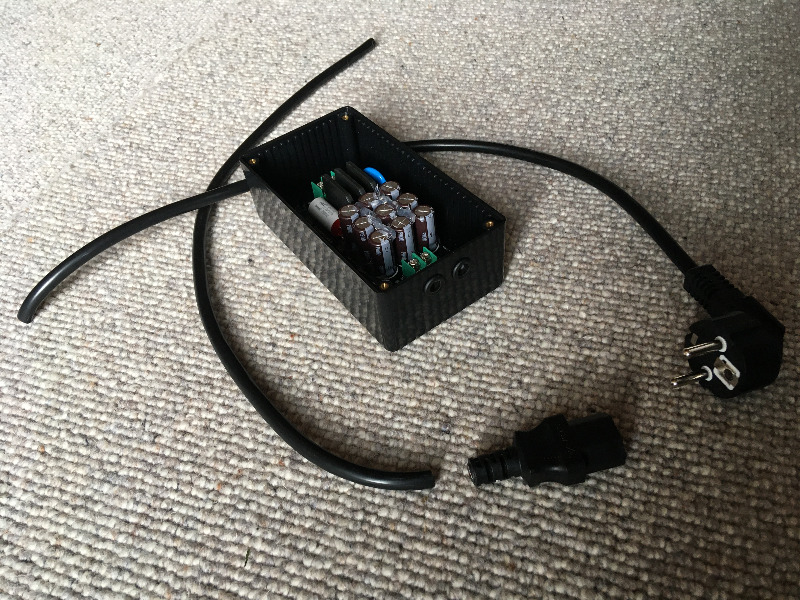

DC Blocker færdig og fungerer nul brum fra traforen.
Der var meget lidt før men ikke mere end det kun kunne høres på ca. 10 cm afstand.
Det er total væk nu.
Jeg takker alle, der gjorde dette projekt muligt, for en uden den store tekniske indsigt
Har ikke kunnet høre nogen mørkere klang Thomas.
Pris ca. 250kr for hele molevitten

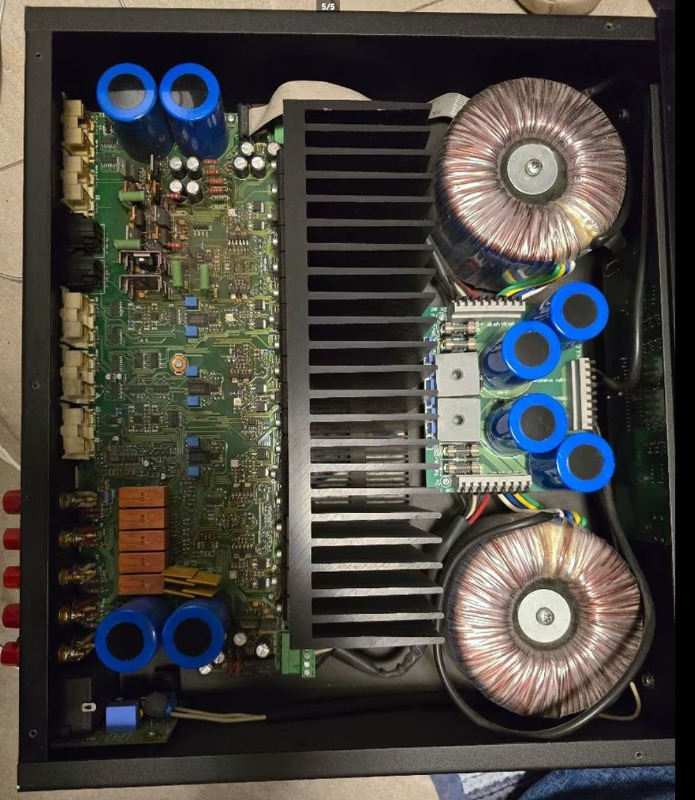

Hej! Jeg har erhvervet en Thule Audio Space IA250b, som er serviceret hos Hifisjælland. Den fungerer fint, men brummer lidt fra trafo. Inspireret af tråden købte jeg en IFI DC-blocker. Jeg er ikke sikker nok i elektronik til selv at bygge. Den nedsatte også brum. dog ikke nok. Herefter isolerede jeg forstærker indvendig med lyddæmpning til biler. Det hjalp også en del. Jeg kan høre den hvis der er helt stille, men ellers tænker jeg ikke på det. Der sidder to trafoer i fronten og det er dem der brummer siger mit øre. Forstærkeren bliver imidlertidig meget varmere bagtil. Det kan jeg mærke på topplade og isolering. Faktisk vil jeg sige at ringkernerne ikk afgiver ret meget varme i forhold til elektronikken bagtil. Hvorfor ved jeg ikke. Troede ringkerner blev meget varme. I isoleringsarbejdet har jeg holdt dæmpningsmaterialet lidt længere væk fra ringkerne ovenfra. Netop på grund af varme. Vil tro der 2-3cm fra isolering på undersiden af topplade og ned til ringkerner. Spørgsmål: Eftersom ringkerner er skurken kan jeg så roligt isolere tættere på dem foroven? Forstærker står i det fri og er godt ventilleret. Den bliver vældig varm bagtil men det er også bare ved at stå i tomgang. Jeg har set forslag på nettet hvor et lille hammerslag på toppen af ringkerne kunne få vinklingerne til at sætte sig tættere........Andre foreslår nedsænkning af trafo i en voks og tørring bagefter. Det skal jeg ikke i gang med. Jeg vil utrolig gerne behold forstærkeren, da den simpelthen bare spiller vildt godt i mit setup. Jeg kan selvfølgelig vælge at holde her, men skulle der sidde en med et forslag er jeg lydhør. Anden strømkreds er prøvet. Der sidder et fint Supra-netkabel i en Supra-strømskinne, anden skinne er afprøvet. Ja, det var det. Byd gerne ind og så må jeg vurdere o det er inden for mine tekniske evner. Jeg har hænderne fint skruet på, men er ikke elektrisk kyndig.

Hej Keld
Thule forstærkere er kendt for at brumme  IFI DC blocker virker men tager ikke det hele, har jeg set i test
Det der med at lave det selv, er ikke nogen kunst ( Jeg kunne )
Det er bare vente en 14 dages tid, så dumper den ind af postkassen.
Du kan få den færdig monteret for 40 kr ekstra, så kan du gøre lige som mig først på et bræt.
Virker det   Så kan du pakke den pænt ind senere.
Du kan også prøve min på dit anlæg, hvis du bor i nærheden.
Har du prøvet at tilslutte jord?
Skriver gerne hvor det er købt.

Din Thule Keld, burde sådan set kun varme på midten.
De luftriller der er i overpladen, må selvfølgelig ikke dækkes.
Hvor varm er varm



Hej Gnavpot!
Tak for svar. Varmen er lige omkring kølegrillen men mere på den side bagtil end fortil hvis det giver mening. Jeg har ikke dækket huller i topplade til. Der er rig mulighed for luft til at cirkulere der. Varmemæssigt vil jeg sige, at hånden kan lægges på og det kan holdes ud. Ville ikke være behageligt i flere minutter. Jeg kunne være interesseret i at købe en mage til den DC-blocker du har, hvis den leveres samlet og blot skal pakkes i en kasse. Det ville ikke være noget problem. Det kunne være sjovt at se om den tager mere end IFI`en. Et billigt forsøg. Jeg tror Thulen kører med ret høj tomgangsstrøm. Måske er det en del af princippet for den? Hvis den anden DC-block fjerner alt brum kan isolering jo fjernes igen.

Hej Keld.

Hvis kølepladen bliver varmere i den ene side (ved den ene ringkernetrafo) end i den anden side, kan det være et tegn på at bias (tomgangsstrømmen) skal justeres i den ene kanal.
EDIT: Ser lige at det er en multikanal, så det kan nemt være at den skal blive varmere i den ene side, fordi de udgangstransistorer der bruges sidder der.

Ringkerner bør ikke blive varme med mindre de belastes hårdt.

Den DC blocker som Gnavpot har samlet, fjerner DC op til 2.1 volt, hvor en IFI som din fjerner op til 0.7 volt.
Jo flere dioder der sidder i serie, jo højere DC fjernes.

Nogle gange hjælper det meget at efterspænde trafoerne og evt lægge et stykke cykelslange ind inder dem

Går det helt galt med at finde en samlet, så lodder jeg gerne en samme for dig



Keld det er sådan en og den er samlet / monteret / loddet
Ja det var den så ikke, du skal lige trykke på det højre billede på siden

www.aliexpress.com/item/1005005892691797...ller%7Cquery_from%3A

Hej Thomas og Gnavpot!
Mange tak for hjælpen. Jeg har bestilt den DC-blocker. Hvis den ikke kommer samlet kan jeg vidst godt selv samle. Jeg sidder blot og kigger på om ikke også jeg skal have et hun-strømkabel til den ene ende til forstærker og et alm. han netkabel til stikkontakt i den anden ende. Det følger nok ikke med. I så fald kan jeg vel bare købe to sådanne kabler og skære det stik af i den ende hvor jeg skal bruge to ledere til tilslutning? I forhold til lodning vender jeg tilbage når jeg får den. Jeg har lige lidt spørgsmål hvis jeg skal til at lodde. Måske giver det sig selv med manualen, men alligevel....

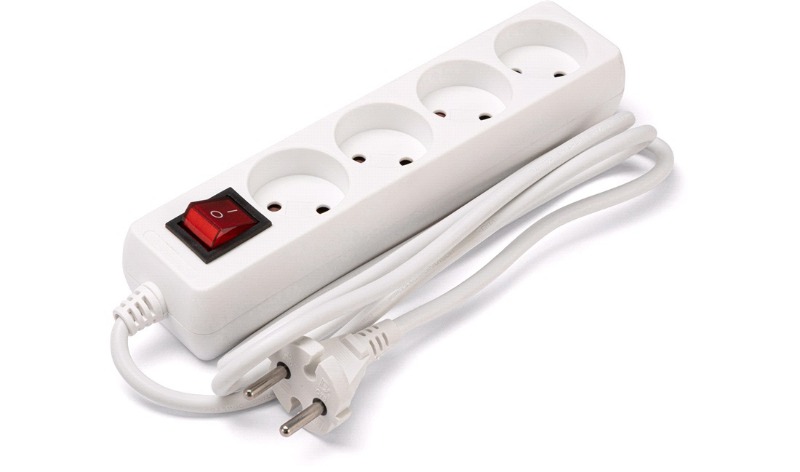

Jeg ville købe sådan en her, klippe den midt over og skrue kablerne på den DC blocker.
Så er der også flere udtag til andre apparater der kan få glæde af den DC blocker
