Pascal til billig penge

Det var nu heller ikke min tanke at gå i gang med at modificere selve modulet, men snarere at se om der er andre dele i den færdige IMG-forstærker som kan undværes eller forbedres. Der tænker jeg f.eks. på gain-potmetrene og blæserkølingen.
Men måske vil det være bedst bare at pille modulet ud og bruge det alene. PSU er vist integreret, så hvis man skulle være den heldige ejer af en bomstærk pre er der vel ikke grund til at gøre kæden længere end det.

Det er dette modul

www.pascal-audio.com/downloads/S-PRO2_Datasheet-1_20.pdf

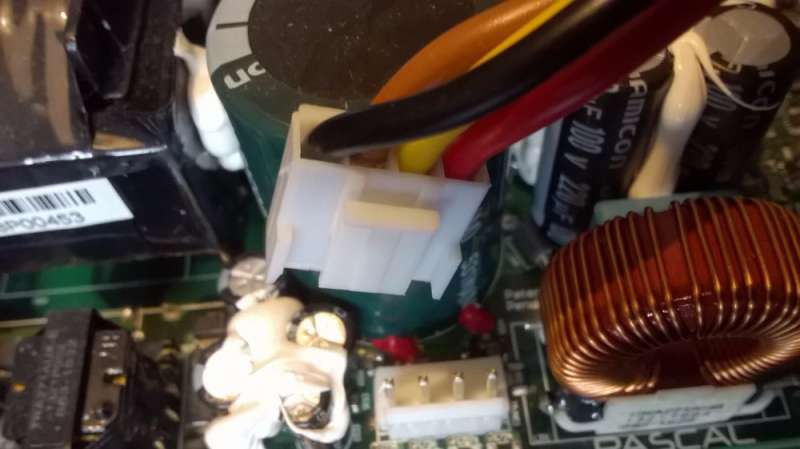

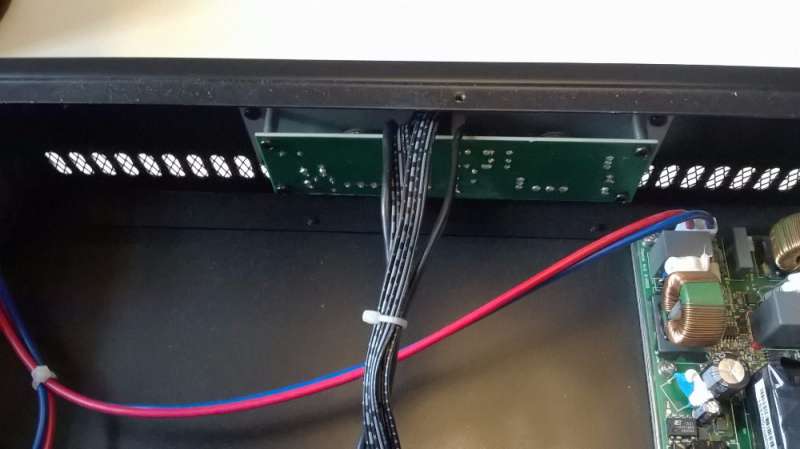

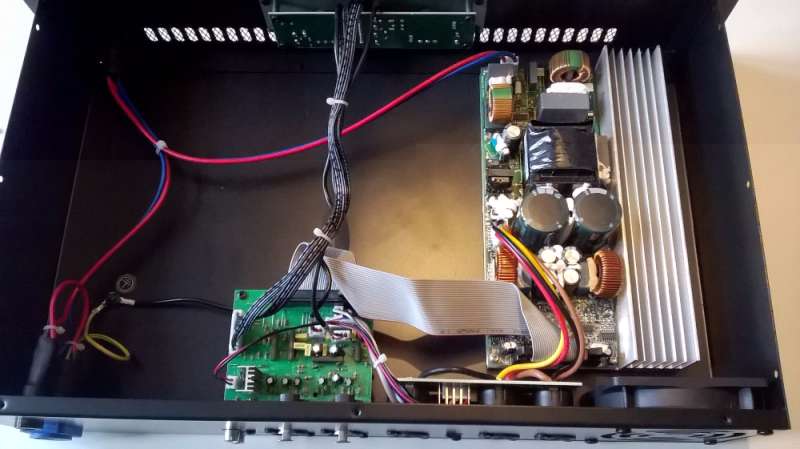

Billeder - hvem kan sige hvilken connector der er anvendt til højttaler? Det ligner noget 4 pin molex af en art.
Forbindelse til modulet er et meget bredt stik, og der er ingen betegnelser af nogen af, hvad der er hvad. Man kan kun få disse informationer hvis man køber modulerne, og jeg har ikke set de flyder rundt på nettet.

Boye skrev: Det var nu heller ikke min tanke at gå i gang med at modificere selve modulet, men snarere at se om der er andre dele i den færdige IMG-forstærker som kan undværes eller forbedres. Der tænker jeg f.eks. på gain-potmetrene og blæserkølingen.
Men måske vil det være bedst bare at pille modulet ud og bruge det alene. PSU er vist integreret, så hvis man skulle være den heldige ejer af en bomstærk pre er der vel ikke grund til at gøre kæden længere end det.

Det er faktisk svært at sige, om det vil være en god idé eller ej, at bygge en buffer til den eller ej.
Bomstærke preamps findes der ikke ret mange af, og da slet ingen, der er baseret på op-amps, selvom andet påstås.
De lyder hurtigt stressede, og det skydes så ofte i skoene på klasse D forstærkeren.
Men som nævnt, så er Zin et kompromis mellem støj og "driveability".

Edit. Slettet af forfatter.

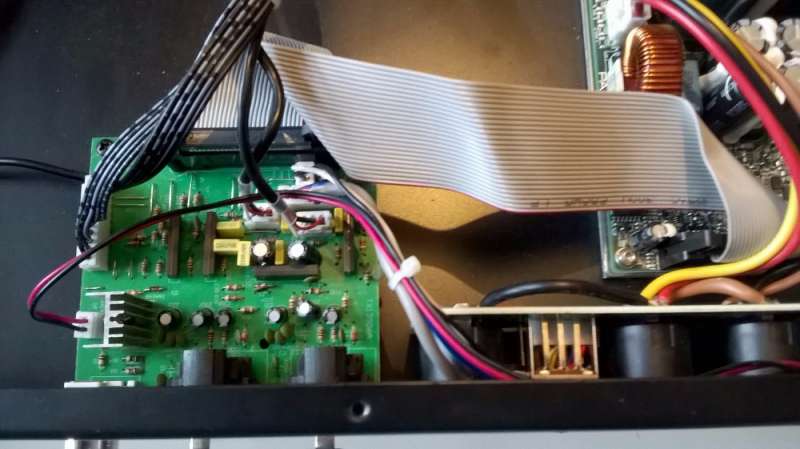

På input print sidder der blandt andet en ST TIP122 og nogle sorte dimser med påtegnelsen NJM4558LD (jeg undskylder mange gange for at bruge upassende sprogbrug - ja det er OPAMPS)

Billeder - hvem kan sige hvilken connector der er anvendt til højttaler? Det ligner noget 4 pin molex af en art.
Forbindelse til modulet er et meget bredt stik, og der er ingen betegnelser af nogen af, hvad der er hvad. Man kan kun få disse informationer hvis man køber modulerne, og jeg har ikke set de flyder rundt på nettet.

Kunne det mon være sådan et her: uk.farnell.com/jst-japan-solderless-term...using-4way/dp/630494 ?

Hvad angår stikket til modulet er der vel kun så mange fladkabel-connectorer at vælge imellem. Jeg kan ikke lige tælle om det har 24 eller 26 pinde. Men hvis du kan oplyse det aktuelle antal, kan vi vel snævre feltet lidt ind.

Tak til Boye for connector type. Så kan man grine lidt når man ser high end monster dyre højttaler bøsninger 5 cm i den anden ende

Der er 26 forbindelser i fladkablet. Jeg ved der er forberedt til en DSP frontend og dette inkludere også forbindelserne hertil

Så kan fladkabel-stikket være af samme type som dette: www.elextra.dk/details/H20818/idc-fladka...guld-kabelmont-254mm
Det er dog ikke 26-pols-versionen der vises på billedet, men det ser rigtigere ud i den pdf der linkes til på siden.

Men som du selv er inde på, så er det noget af en hemmelighed hvilke forbindelser der er til hvad. Der er IcePower noget mere informative i deres materiale.

Kjeldsen skrev: På input print sidder der blandt andet en ST TIP122 og nogle sorte dimser med påtegnelsen NJM4558LD (jeg undskylder mange gange for at bruge upassende sprogbrug - ja det er OPAMPS)

Som regel bruger man op-amps i en klasse D amp, men deres opgave er typisk at være komperator.
det er ikke almindelige lineære signaler de behandler.
Og til netop den opgave, er op-amps faktisk rigtig gode, så det er skam ikke skidt, at der sidder den slags på sådan et board.
Man skal huske på, at hele lavspændingsdelen på boardet, er konstrueret til at gå i selvsving, så man kan skabe et PWM signal, som man senere kan forstærke op til forsyningsspændingen og så bortfiltrere bærebølgen.
De egenskaber der er relevante i disse op-amps, er så ret forskellige fra de egenskaber, som man efterlyser til lineær audio.

Nielsen skrev:

Kjeldsen skrev: På input print sidder der blandt andet en ST TIP122 og nogle sorte dimser med påtegnelsen NJM4558LD (jeg undskylder mange gange for at bruge upassende sprogbrug - ja det er OPAMPS)

Som regel bruger man op-amps i en klasse D amp, men deres opgave er typisk at være komperator.
det er ikke almindelige lineære signaler de behandler.
Og til netop den opgave, er op-amps faktisk rigtig gode, så det er skam ikke skidt, at der sidder den slags på sådan et board.
Man skal huske på, at hele lavspændingsdelen på boardet, er konstrueret til at gå i selvsving, så man kan skabe et PWM signal, som man senere kan forstærke op til forsyningsspændingen og så bortfiltrere bærebølgen.
De egenskaber der er relevante i disse op-amps, er så ret forskellige fra de egenskaber, som man efterlyser til lineær audio.

Det er ikke på forstærkeren de sidder, men på input board (rca og xlr indgang). Boardet sørger for 5 kohm på RCA og 10 kohm på XLR og 1 Volt for fuld udstyring

Det kunne jo så være interessant at slippe uden om dem, hvis det er muligt.
Men det gør nok Zin endnu lavere, desuden er det lidt sjældent, at selve klasse D modulet er balanceret, hvis det skulle have relevans.

I første omgang gør jeg ikke noget, er blot indkøbt til brug mens de andre moduler jeg har bliver færdige.

Jeg er nu ret sikkert på at mine audiopower er balancerede, men information om moduler er spredt ud på forskellige fora, og mails. Jeg har ikke samlet al info endnu i en tekst

Kjeldsen skrev: I første omgang gør jeg ikke noget, er blot indkøbt til brug mens de andre moduler jeg har bliver færdige.

Jeg er nu ret sikkert på at mine audiopower er balancerede, men information om moduler er spredt ud på forskellige fora, og mails. Jeg har ikke samlet al info endnu i en tekst

Jeg tror ikke der er mange balancerede modulatorer derude.
Og det vrimler heller ikke med full bridge konstruktioner.

Audiopower er desværre ukontaktbare for tiden, og jeg ved ikke om de findes mere.

Jeg er dog rimelig sikker på det er fullbridge og modulatoren er af egen avl. Jeg skal ved lejlighed se om jeg kan finde en af de gamle mails, hvor jeg har info
