Gæt en højttaler

Sjovt at den opfører sig sådan i kabinet.

Den ser ellers rimelig seriøs ud og måler fint i free air

F10 neo Fullrange Drivers

Ja du har ret det ser pænt ud på deres hjemmeside.
Jeg tror det er med basrefleks i bunden.

Ok. Men kabinettet må være ansvarlig for den frekvenskurve, den ligner jo noget der kunne være verdens badste
Eller også er der åyntet lidt på det, på hjemmesiden

Hvad jeg har læst, skal de vinkles meget lidt ind mod midten, for at udjævne frekvenskurven.



Ud over at vinkle dem i mod lyttepositionen, så tror jeg også jeg ville korrigere dem

Thomas skrev:

Ud over at vinkle dem i mod lyttepositionen, så tror jeg også jeg ville korrigere dem



Den er kommet i en V2 måske den måler bedre

Giver minder om den gang Jeg fumlede med små rørbamser og Lowther PM6.

Mere herom i "Mit anlæg........"

Elektrofix skrev:

Giver minder om den gang Jeg fumlede med små rørbamser og Lowther PM6.

Mere herom i "Mit anlæg........"

I Hifi&elektronik var der en test eller lignende af en Lowther højttaler (selvbyg) Den hed noget med Bicor...... Der anbefalede de ligefrem en EQ til at rette op på den

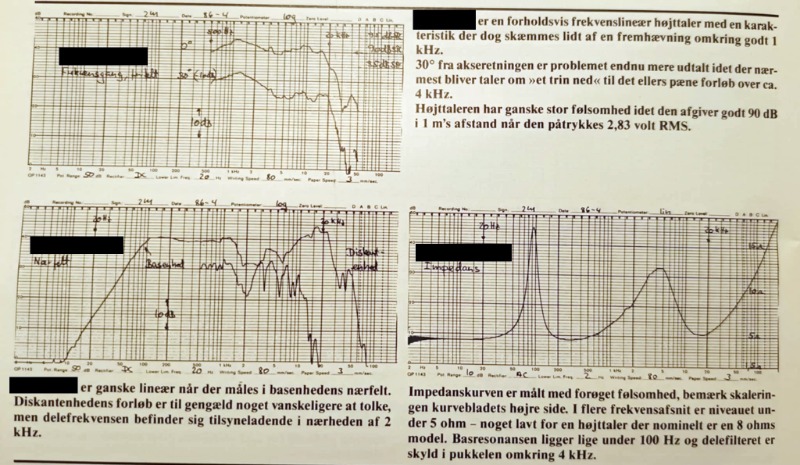

En 2-vejs basrefleks højttaler



Og her kan man se hvad et simpelt 6 db filter kan finde på at lave

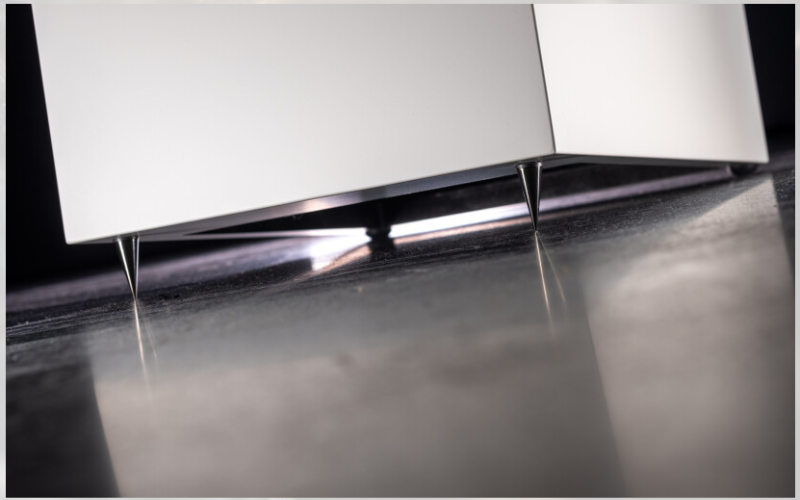

Kompakt basenhed




Basenhed, siger du. Måske du skulle have gået til Louis Nielsen. Der mangler mindst en membran, hvis vi skal kalde det en basenhed.
Der er naturligvis den mulighed, at svingspolediameteren er lig med membran diameteren med mangel på noget at sammenligne dens dimensioner med.

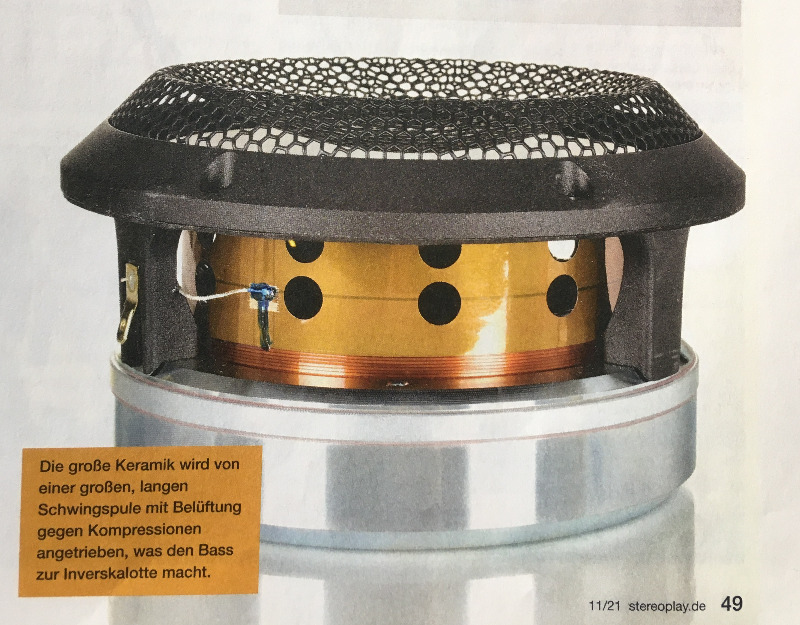

En 10-15 tommer svingspole

lyravox.com/wp-content/uploads/2022/06/f...dt_220706_a4_web.pdf

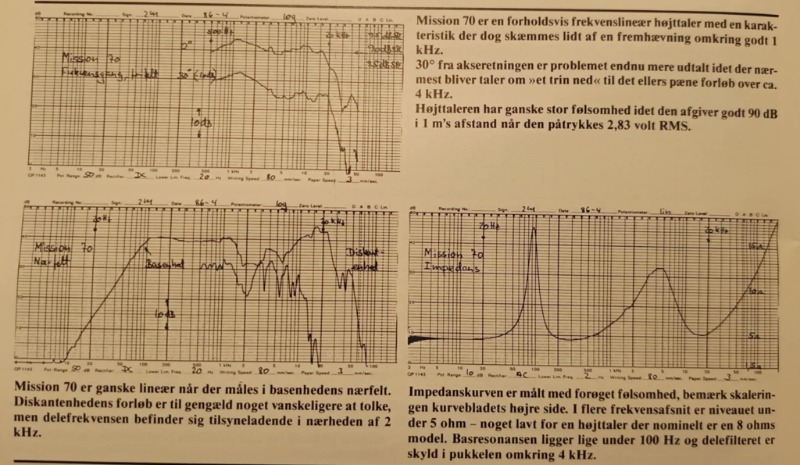

Thomas har garanteret fået fingrene i en ellers hemmeligt stemplet artikel om mine første hjemmelavede højttalere baseret på et Peerles byggesæt, som Jeg som knægt fik af en marskandiser.

Thomas skrev:

En 2-vejs basrefleks højttaler

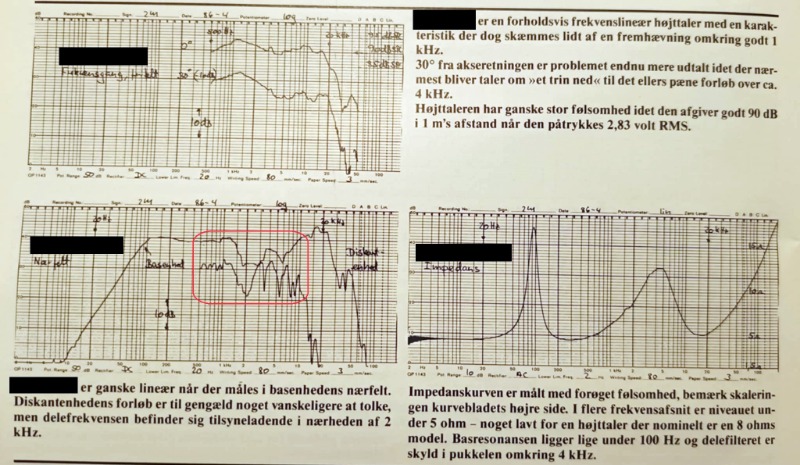

Og her kan man se hvad et simpelt 6 db filter kan finde på at lave





Der er meget godt at sige om et simpelt 6db/oktav filter, men der er tilsvarende også meget dårligt at sige. Ud over belastningsproblematikken. Jeg har forsøgt mig tilsvarende i forbindelse med JERN14 projektet. Det bedste sammenhængende resultat havde en elektronisk 2 vejs Linkwitz Riley 48dB/oktav løsning, jeg siden da forsøgte mig med. En umulig opgave uden elektronisk to vejs deling og forstærkning.

Alene opgaven at få to enheder til at supplere hinanden - arbejde sammen - i ørets mest følsomme område er en kæmpe udfordring. Suppleret med at diskantenheder ofte har en resonansfrekvens tæt på delefrekvensen er vi tæt på det umulige med kun 6dB/oktav filterstejlhed.
