Mine egene HF105B

Jamen, det gør ik så meget. Det væreste er de mange penge jeg har brugt på det filter. Det var lidt dumt.
Så skal det bare blive godt denne gang...

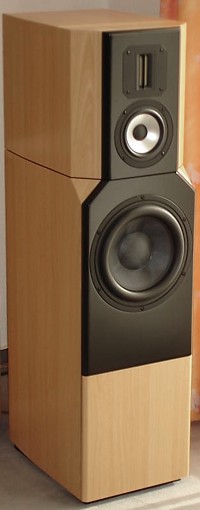

Flot højtaler... Sådan skulle min da ha set ud!

Bas - refleks højttalere Floorstand 3 3 - vejs højttalere .
højttalere :
Tweeter : bånd Visaton MHT 12;
Mellemtone : 5 " aluminium kegle Visaton AL 130M ;
Woofer : 10 " glasfiber kegle Visaton TIW 250 XS

Så er det lykkes mig at få noget jeg kan bruge... Og bonus er at ca.45 grader til siden, mister jeg kun 4dB... Og når jeg lytter imens jeg flytter hovedet, kan jeg ikke selv rigtig hører så meget forskel. Rigtig fed ting. Delingen er blevet til en 6/18dB, så lidt sjovt. Men igen har jeg måtte skære min bredbånd meget kraftigt, da der hvor der er resonans, stiger lydtrykket ca.5dB, og det påvirker ret meget mellemtonen. Den har det ved ca.1200hz, så det er meget tydligt. Så nu fik jeg dæmpet det så meget at det ikke kan høres på musikken. Dog falder diskanten med 5dB efter 15kHz, men det betyder ikke noget. Kan jo teste med DSP'en om det betyder noget for mine overtoner, eller noget. Men er super tilfreds nu... Så bestiller fluks dele, til det nye filter!!! GOD JUL ALLE SAMMEN!!!

FotoKarsten skrev: Så er det lykkes mig at få noget jeg kan bruge... Og bonus er at ca.45 grader til siden, mister jeg kun 4dB... Og når jeg lytter imens jeg flytter hovedet, kan jeg ikke selv rigtig hører så meget forskel. Rigtig fed ting. Delingen er blevet til en 6/18dB, så lidt sjovt. Men igen har jeg måtte skære min bredbånd meget kraftigt, da der hvor der er resonans, stiger lydtrykket ca.5dB, og det påvirker ret meget mellemtonen. Den har det ved ca.1200hz, så det er meget tydligt. Så nu fik jeg dæmpet det så meget at det ikke kan høres på musikken. Dog falder diskanten med 5dB efter 15kHz, men det betyder ikke noget. Kan jo teste med DSP'en om det betyder noget for mine overtoner, eller noget. Men er super tilfreds nu... Så bestiller fluks dele, til det nye filter!!! GOD JUL ALLE SAMMEN!!!

6/18 db er slet ikke unormalt, det er set i mange højttalere.
Og det er som regel altid en god ting at holde lige ordens filtre sammen og ulige sammen og ikke blande dem.

Altså så man kører 12/12 og 12/24 eller 6/6 og 6/18.

Jeg har nogle gode artikler omkring passive delefiltre omkring hvordan de opfører sig og hvad der bestemt ikke er en god idé.
Dem scanner jeg lige ind og sender til din mail.

Det bedste passive filter jeg har hørt (i flere forskellige sammenhæng og med mange forskellige enheder) er et frekvens og faselineært filter hvor bas deles med 12 db, mellemtone med 6 db og diskant med 12 db - Det filter er også i artiklerne :silly:

Ind til videre har jeg fået nogle gode højtaler ud af at dele diskanterne ved 18dB, sammen med 12 og 6. Ind til nu er det dog 6/18 i min store der er lykkes rigtig godt. Men nu laver jeg lige begge højtaler med det filter og tester lige igen. Men var meget glad da jeg pakkede sammen... Dog fik jeg dæmpet man diskant med en 33ohm's modstand. Det er måske ikke så smart??

De 33 ohm, sidder de før filteret ? Det skal de nemlig hvis det kun er en enkelt modstand. ellers ændres impedansen og filterets funktion

Ribbontweeter skrev: De 33 ohm, sidder de før filteret ? Det skal de nemlig hvis det kun er en enkelt modstand. ellers ændres impedansen og filterets funktion

Det gør den... Men alt bliver jo målt og prøvet på den måde. Den er ikke sat ind bag efter. Men tænker bare i det store billede, at forstærkeren ik kan li det?

FotoKarsten skrev:

Ribbontweeter skrev: De 33 ohm, sidder de før filteret ? Det skal de nemlig hvis det kun er en enkelt modstand. ellers ændres impedansen og filterets funktion

Det gør den... Men alt bliver jo målt og prøvet på den måde. Den er ikke sat ind bag efter. Men tænker bare i det store billede, at forstærkeren ik kan li det?

Det kommer an på så meget, men hvordan sidder den ?
Sidder den i serie med f.eks + til filteret ?

Ribbontweeter skrev:

FotoKarsten skrev:

Ribbontweeter skrev: De 33 ohm, sidder de før filteret ? Det skal de nemlig hvis det kun er en enkelt modstand. ellers ændres impedansen og filterets funktion

Det gør den... Men alt bliver jo målt og prøvet på den måde. Den er ikke sat ind bag efter. Men tænker bare i det store billede, at forstærkeren ik kan li det?

Det kommer an på så meget, men hvordan sidder den ?
Sidder den i serie med f.eks + til filteret ?

Den sidder på + efter filteret. Så det er jo der det bliver et langt regnestykke, for at finde ud af hvad teoretisk ohm'en ender på?

FotoKarsten skrev:

Ribbontweeter skrev:

FotoKarsten skrev:

Ribbontweeter skrev: De 33 ohm, sidder de før filteret ? Det skal de nemlig hvis det kun er en enkelt modstand. ellers ændres impedansen og filterets funktion

Det gør den... Men alt bliver jo målt og prøvet på den måde. Den er ikke sat ind bag efter. Men tænker bare i det store billede, at forstærkeren ik kan li det?

Det kommer an på så meget, men hvordan sidder den ?
Sidder den i serie med f.eks + til filteret ?

Den sidder på + efter filteret. Så det er jo der det bliver et langt regnestykke, for at finde ud af hvad teoretisk ohm'en ender på?

Hvis den sidder på + efter filteret vil filteret se en impedans på 8 ohm (diskanten) + 33 ohm (modstanden) og så deler filteret forkert med mindre delefilteret er beregnet udfra en 41 ohms impedans.
Skal man dæmpe en diskantenhed med en modstand, skal den sidde før filteret og skal man dæmpe efter filteret skal der bruges en L-pad

www.sengpielaudio.com/calculator-Lpad.htm

L-pad bruges da det ikke ændrer på impedansen filteret ser og så gør det også impedansen mere lineær

L-pad er også det bedste at bruge da den samlede impedans (mellemtone og diskant) ikke svinger voldsomt, som f.eks 4 ohm ved mellemtone og 25 ohm ved diskant

Ribbontweeter skrev:

FotoKarsten skrev:

Ribbontweeter skrev:

FotoKarsten skrev:

Ribbontweeter skrev: De 33 ohm, sidder de før filteret ? Det skal de nemlig hvis det kun er en enkelt modstand. ellers ændres impedansen og filterets funktion

Det gør den... Men alt bliver jo målt og prøvet på den måde. Den er ikke sat ind bag efter. Men tænker bare i det store billede, at forstærkeren ik kan li det?

Det kommer an på så meget, men hvordan sidder den ?
Sidder den i serie med f.eks + til filteret ?

Den sidder på + efter filteret. Så det er jo der det bliver et langt regnestykke, for at finde ud af hvad teoretisk ohm'en ender på?

Hvis den sidder på + efter filteret vil filteret se en impedans på 8 ohm (diskanten) + 33 ohm (modstanden) og så deler filteret forkert med mindre delefilteret er beregnet udfra en 41 ohms impedans.
Skal man dæmpe en diskantenhed med en modstand, skal den sidde før filteret og skal man dæmpe efter filteret skal der bruges en L-pad

www.sengpielaudio.com/calculator-Lpad.htm

L-pad bruges da det ikke ændrer på impedansen filteret ser og så gør det også impedansen mere lineær

L-pad er også det bedste at bruge da den samlede impedans (mellemtone og diskant) ikke svinger voldsomt, som f.eks 4 ohm ved mellemtone og 25 ohm ved diskant

Har selv lavet en tabel over de modstande jeg skal bruge til at dæmpe en 8ohm's enhed fra -1dB til -15dB. Så kunne godt være jeg lige skulle lavet mit opsæt igen, og så dæmpe det rigtig. Også få at gøre det på den rigtig måde.

Men filteret laver jeg ikke ud fra en formel mere. Jeg sætter spoler og kondsatorer ind, så jeg tilpasser overgangen på målingen og lytter. Og så skifter jeg ud og ser hvor jeg få ændret, så jeg få ændret det rigtige sted i forhold til et problem i kurven/overgangen. Og så lytter jeg igen og kigger på målingen og ændre igen...

Har knoklet med et problem på min bredbånd, da den ved sin resonans, giver et stort udsving på kurveren der gjore at det ikke sådan lige var til at komme af med, med mindre jeg gik hårdt ind og skar kraftigt på den til at starte med. Det var også et problem på mit gamle 12dB filter. men med 18dB, kunne den tage så meget af det udsving at jeg kom af med det, næsten. Altså så mellemtone og diskant fik en rimlig pæn over gang, uden en pukkel ved 1200hz fra diskanten...

FotoKarsten skrev: Har knoklet med et problem på min bredbånd, da den ved sin resonans, giver et stort udsving på kurveren der gjore at det ikke sådan lige var til at komme af med, med mindre jeg gik hårdt ind og skar kraftigt på den til at starte med. Det var også et problem på mit gamle 12dB filter. men med 18dB, kunne den tage så meget af det udsving at jeg kom af med det, næsten. Altså så mellemtone og diskant fik en rimlig pæn over gang, uden en pukkel ved 1200hz fra diskanten...

Normalt er det et "fy"ord i højttalere nu til dags, men førhen lavede man simpelthen en sugekreds til at fjerne sådanne pukler.
Kan du ikke lure lidt af fra en konstruktion hvor den enhed er brugt ?

Jo, kunne jeg nok. Men har fået styr på det med 18dB'en. Så det skal prøves. Skulle da bruge en spole på 0,18mH, som så var 0,14mh, når den blev målt. Bestilte så nogle 0,15mh. Men de var helt gale, da de målte 0,05mh. Og syntes jeg ikke lige jeg gad at smide på mit delefilter. Så nu er jeg selv med at plukke et 0,25mh ned til et 0,14mH, så det passer med det jeg har. Og så prøver jeg at få samlet 2 filter, som jeg kan få højtalerne ind i varmen. De er ved at bliver ødelagt i skuret, da jeg ik kan holde fugten og kulden ude, så træet gir sig så meget at lakken næsten slå revner i samlingerne... :blink:

Også så jeg kan få leget med lyden og få justeret delefilteret godt ind. Nu skal der sku ske noget!

Har jo lidt meget at se til for tiden! Er også igang med at Recone 2 stk. 18" for en god ven. Det gav lidt problemmer, da det kit jeg bestilte hos Thomann, ikke var limet sammen nogle steder. Så spolen og mebranen skulle jeg selv lige lime, før den kunne sættes på. Der skal spolen jo HELST passe i højten når enheden står i nul. Så tror jeg er lykkes. Men ellers brænder den nok hurtigt af, hvis ikke det er lavet rigtigt. Det er nogle Eminence Kilomax 18A... Er LIDT for sjove at ReCorne! :blink:
