Mine egene HF105B

FotoKarsten skrev: Har jo lidt meget at se til for tiden! Er også igang med at Recone 2 stk. 18" for en god ven. Det gav lidt problemmer, da det kit jeg bestilte hos Thomann, ikke var limet sammen nogle steder. Så spolen og mebranen skulle jeg selv lige lime, før den kunne sættes på. Der skal spolen jo HELST passe i højten når enheden står i nul. Så tror jeg er lykkes. Men ellers brænder den nok hurtigt af, hvis ikke det er lavet rigtigt. Det er nogle Eminence Kilomax 18A... Er LIDT for sjove at ReCorne! :blink:

Ja men kun LIDT :silly:

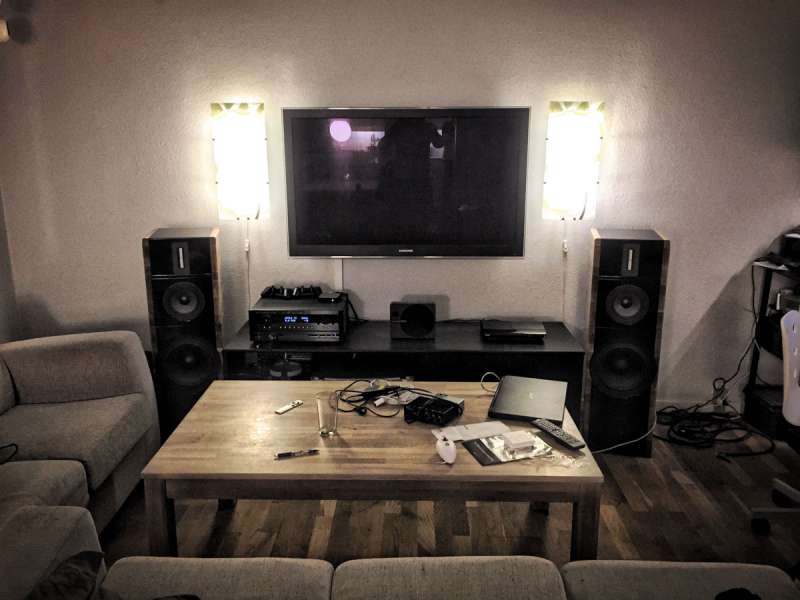

SÅ Drenge og Piger.... FUCK, jeg er tilfreds! Næsten... Skal lige justeres ind!

Det ser sgu da fint ud !
Hvad synes du der mangler at blive justeret ?

Ribbontweeter skrev: Det ser sgu da fint ud !
Hvad synes du der mangler at blive justeret ?

Jamen, de første test jeg fik lavet da jeg kun havde en, var det overgangen mellem 10" og 6". Og så han diskanten godt lyde en smugle PA agtig... Ellers er jeg mega tilfreds med mellemtonen. På en god gammel 13-skala, få den 11 lige pt!

Var også ude og vise mit PA sæt frem som jeg byggede, første gang vi snakkede med de 2 8" og diskant... Fik mega ros fra dem der var der...

Sku da fandens, jeg ikke kan finde ud af samle et delefilter, jeg skal har lavet, så det virker efter hensigten! Grunden til min højtaler lød PA-agtig, var et udbrud af 6-8kHz steg ca.8dB... Har ikke lige undersøgt hvorfor den nu gør det. Men må ha gjort noget forkert da jeg samlede filteret. Nu har jeg bare ordnet det i DSP'en, så den lyder dejligt nu! Dog er der også lidt med fasen. Men gør nu kun mit stereo perspektiv lyder helt vildt flot! Sku lige før jeg ik vil gør noget ved det. Men ellers prøver jeg lige med et 12/18, hvor det er 6/18 nu. Men ikke der kommer til at ske et eller andet med fasen???

FotoKarsten skrev: Sku da fandens, jeg ikke kan finde ud af samle et delefilter, jeg skal har lavet, så det virker efter hensigten! Grunden til min højtaler lød PA-agtig, var et udbrud af 6-8kHz steg ca.8dB... Har ikke lige undersøgt hvorfor den nu gør det. Men må ha gjort noget forkert da jeg samlede filteret. Nu har jeg bare ordnet det i DSP'en, så den lyder dejligt nu! Dog er der også lidt med fasen. Men gør nu kun mit stereo perspektiv lyder helt vildt flot! Sku lige før jeg ik vil gør noget ved det. Men ellers prøver jeg lige med et 12/18, hvor det er 6/18 nu. Men ikke der kommer til at ske et eller andet med fasen???

Jo der sker altid et eller andet med fasen.
En spole eller en kondensator drejer jo fasen 90 gr.
Og et 12 db med både en spole og en kondensator drejer fasen 180 gr (derfor skal man næsten også altid fasevende en enhed, som f.eks mellemtonen i et 3-vejs system)
Oveni det kommer faseforløbet og afrulning af selve enheden.
Jeg er altid gået udenom filtre der kræver fasevending af en enhed, da den godt nok så er i fase ved delefrekvensen, men ikke resten af området.
Men på trods af alt det kan man jo sagtens komme ud for at faseforløbel er fint med 12/18 db + enhederne.

Hvordan deler du mellem bas og mellemtone ? For det kan godt spille ind længere oppe i frekvensområdet

Jamen, tænkte bare hvis jeg har lidt fase problemmer nu, kunne det være de 90 grader var det der skulle til, at det passede. De højtaler jeg havde i stuen var med 12/18db, og diskanten var ikke vendt...

Og så er jeg så dårlig til at huske at gemme mine målinger. Men ud fra jeg havde de problemmer med diskanten som havde den pukkel, så ligger delingen ved 2500hz, tror jeg. Men ellers tager jeg lige nogle målinger i morgen, eller det hedder senere i dag. Så gemmer jeg dem lige...

Nå, fik ikke målt, da jeg har en hel del ryg smærter...
Men har hørt musik igen og føj hvor er jeg bare tilfreds! Den mellemtone er bare det der fuldender den højtaler! Selv noget pop musik lyder vildt godt på den... Ret fantastisk...

Her kan jeg da vise hvad jeg måtte gøre for at den lyder så fantastisk, ind til videre!
Indstillinger fra Hypex DSP'en

Delere mellem top og bund 300hz... fik lavet målinger af begge højtaler fra lyttepos. Der viste det sig at det kun var højre højtaler der havde et meget stort hul ved ca.100hz. Har jeg ikke gjort noget ved nu. Venstre viste det modsatte, næsten

Cut Off: 8kHz, Q5,5, -8dB. Det er der jeg har et problem, da jeg har samlet delefilteret forkert

Cut Off: 11,2kHz, Q1,1, -2dB. Dette følger nok med når det bliver samlet rigtig. Ellers er det småting, må man sige. Og som sagt elsker jeg diskant...

Boost: 3,8kHz, Q0,7, +2dB. Var vist også et sted jeg ik kunne gøre så meget ved, ad mellemtonen deler med 6dB, og er et sted der er ved at korte af de 6dB. Vist med en 1,5mH spole...

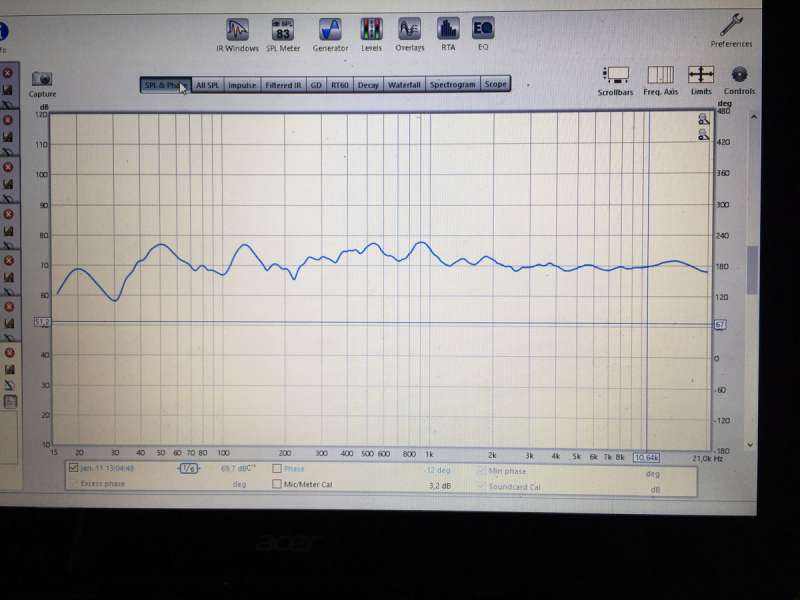

Efter disse indstillinger, ser kurven meget lige ud. Kan jeg rigtig godt li at lytte til. Men er også "ung" i den lyd-verden...

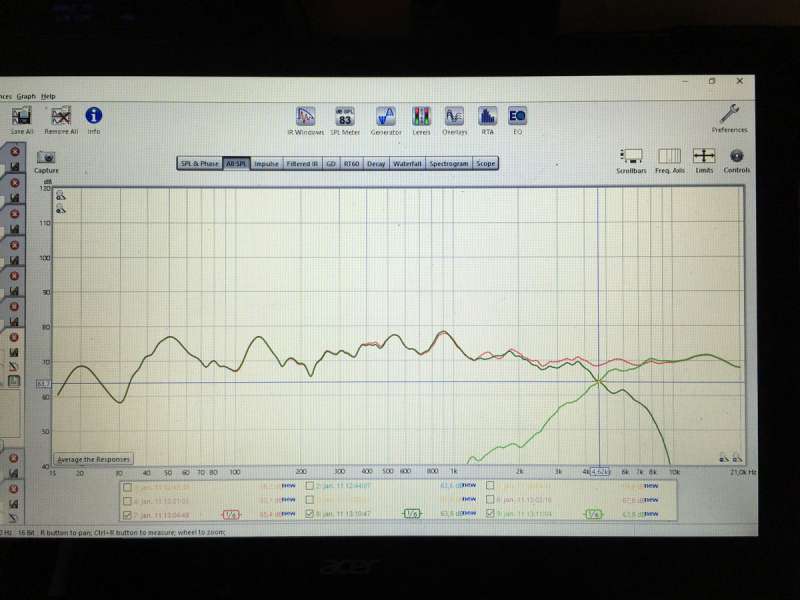

Nå, fik målt lidt og fundet fejlen. Selv om jeg havde bygget mit filter om, helt som da jeg målte det, spiller det anderledes. Men har fået styr på det nu. Men det viser sig også at jeg deler helt oppe i 5kHz...

(Jeg har målt næsten 2 meter fra højtaleren, næsten der fra jeg selv lytter til den.)




... Og hvis jeg deler mellemtonen med en 12dB og ikke som nu 6dB, kommer der en lille udfasning på kurven...

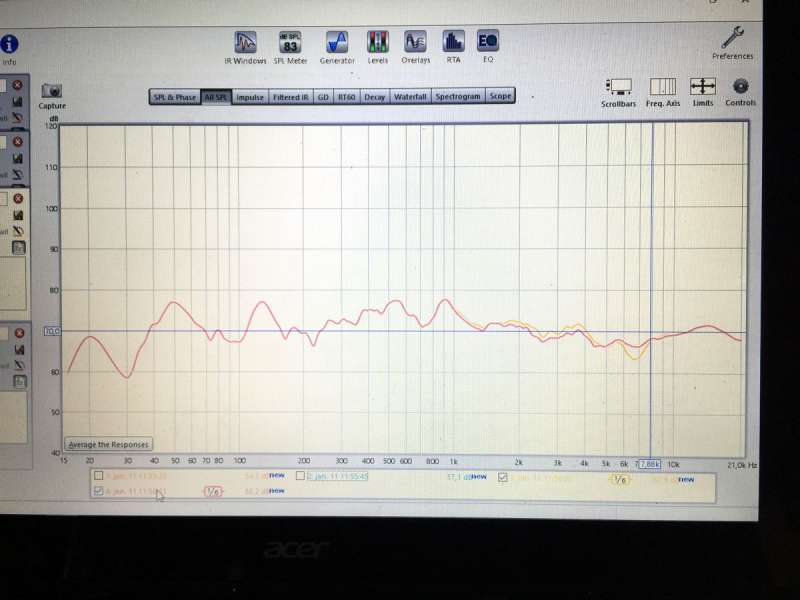

Den GULE kurve er som 12dB...

Så, nu fik jeg også rettet det lidt bedere til...




Den første kon. var på 2,2uF... Nu den på 3,3uF... Nu bliver det ik bedere. Så nu det DSP'en der skal gøre resten...

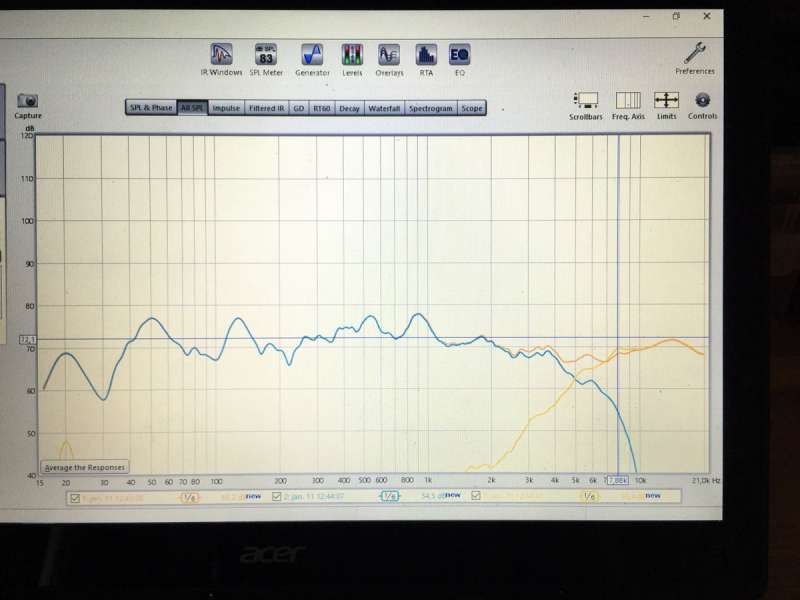

... Og nu kom den også ned på at blive delt på 4,6kHz...

FotoKarsten skrev: ... Og nu kom den også ned på at blive delt på 4,6kHz...

Ser da rimeligt ud, men alligevel synes jeg dette område ser lidt fremhævet ud ?
Måske høres det ikke så meget som det ses, men 1 Khz området kan ellers nemt blive for meget for ørerne.




Hvor meget er kurven midlet ?

Målingen er sat til 1/6 pr.oktav, og så er den fortaget hvor rummet begynder at ha indflydelse. Altså tæt på der jeg sidder og lytter. Nå jeg måler tæt på er den meget flad. Men når jeg sidder og lytter er det intet der "stikker" ud... Men har heller ikke så skarpe øre, måske... Men ellers er den måling af toppen. Altså af 6,5" og bredbåndet...

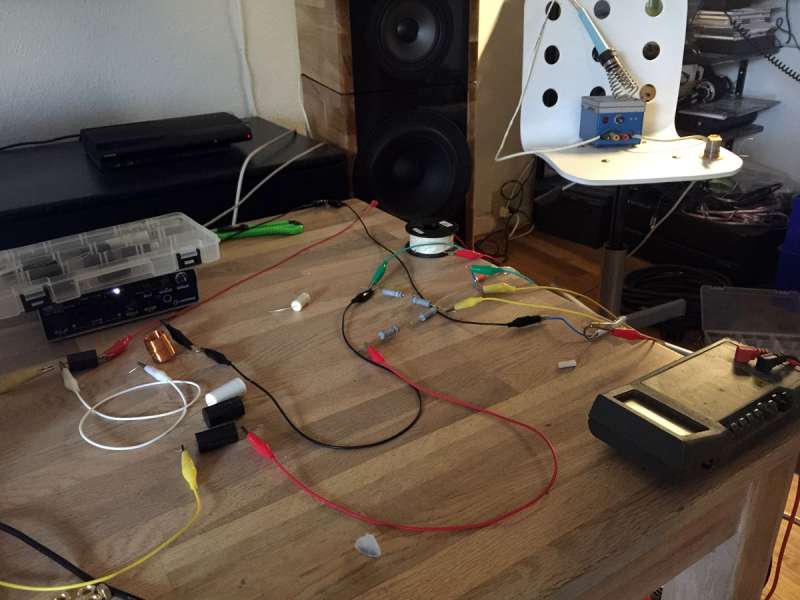

Men må give dig ret i, det ser faktisk voldsomt ud. Er klart også noget der bliver rettet... Det kommer sig måske også af at jeg har 2 ledeninger ud af terminalhullerne for at lege med begge enheder, ned til boret med alle mine krokodille næb og spoler...

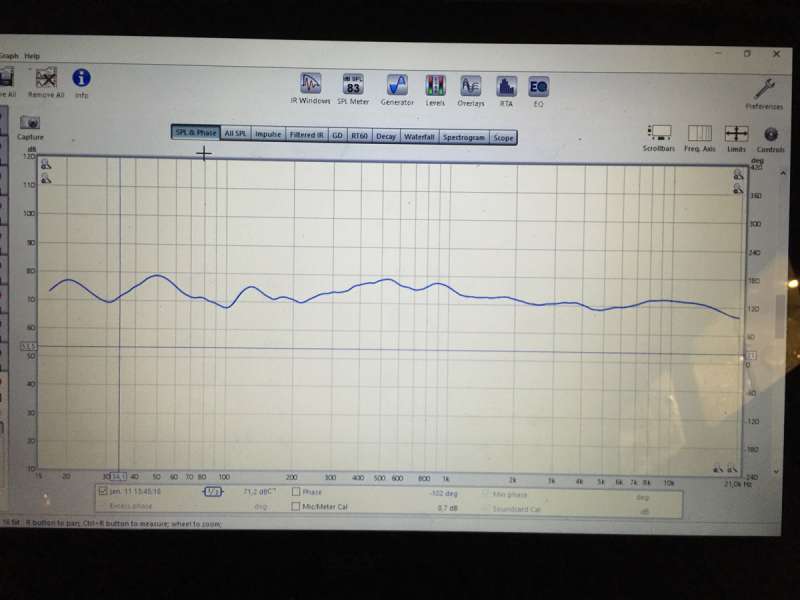

med 1/3 pr.oktav...

Tror også det klart nogle der bliver pusset lidt af i DSP'en...

SÅ min ven. Så kom det opdateret delefilter i. Terminal skruet i, og meget små justeringer tilføjet... :woohoo: :woohoo:

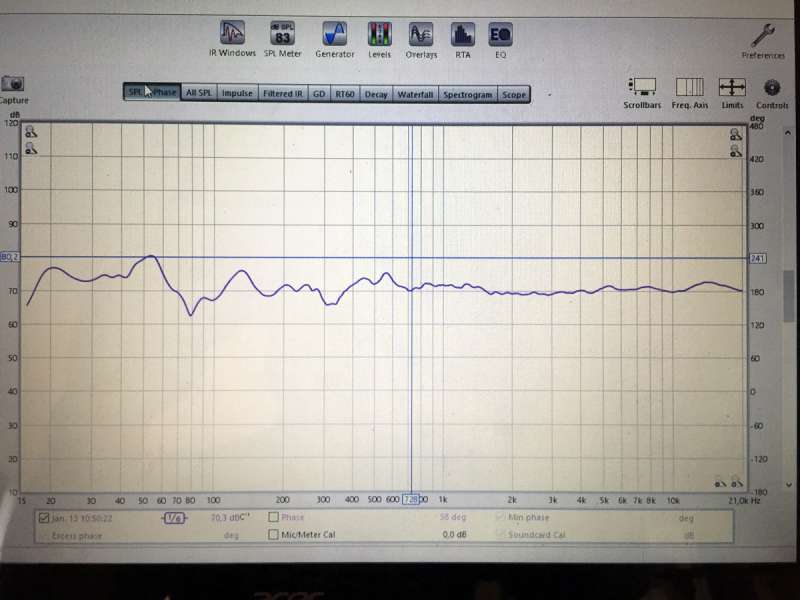

Måling er taget fra hvor jeg lytter, over 2m afstand, med 10"...
