Delfilter performens...

stiv skrev: Nå det er her det driller. Due to symmetric drive, the 9700 will have a rising frequency response towards higher frequencies.....
Men selv om man anvender et parallel notch-filter, er der også bruge for et serie notch-filter (som jeg ser det), til enheden SS D2905/-970000.

Den med "rødt" markeret mostand på 1,5 ohm (R 1011), før det parallelle notch-filtret, kan jo så ikke udelades ved brug af det parallelle notch-filter...

Det er en klud på klud løsning, der er anvendt. Notch-filter ... nej. Det er et sammensurium af flere sammensatte funktioner på én gang. Med sikkerhed tilføjet som resultat af den målte frekvensgang og efterfølgende tilpasning af filteret til den nyere enhed med kobber på magneten og hurtigere reaktionsevne.

Pas på du ikke sammenblander anvendelse af Zobel- og Notchfiltre til at kompensere for "rising frequency response towards higher frequencies .." med stigende impedans mod stigende frekvens. Det sidste er det filtrene anvendes til. I de tilfælde der er sammenfald at de to ting kan man med fordel se om korrektion af impedanskurven også retter på frekvensgangen. Ellers er man nødt til at anvende det viste eksempel med modstanden og spolen.

Det besynderlige ved at gøre det, er at tilføre en spole - en induktion - i serie med en diskantenhed hvor man har brugt kobber på magneten til at reducere .... induktionen :!: :silly: Bestræbelserne på at forbedre enhedens reaktionsevne med kobber på magneten reduceres ved tilføjelse af spolen :

Der vist noget galt med forum teknikken, for det seneste indlæg jeg har lavet er registreret, men jeg kan ikke se det. Nu prøver jeg at lave dette for at se om der fremkommer en ny side hvor indlægget kan ses.

Og ganske rigtig ...... "Det skal vi da vist have en mand ud at se på ....", som man siger

jeg mistede også et indlæg i går, og lavede så et nyt, ikke set det før.

Kaj. skrev:

stiv skrev: Hej Kaj, når jeg læser og ser på ovenstående, får jeg spørgsmålet til din Jern14 diagram.
Notch og Zobel, er filtre, som jeg ikke har en kina-mand chance for at lave

Joh, du har !! Det er slet ikke så svært, som man tror. Hvordan tror du jeg har fundet ud af det? Jeg har kun gået FORBI universitetet ikke PÅ det.
Nysgerrighed og interesse er drivkraften. Og viljen. Intet andet. Det er ikke sværere.

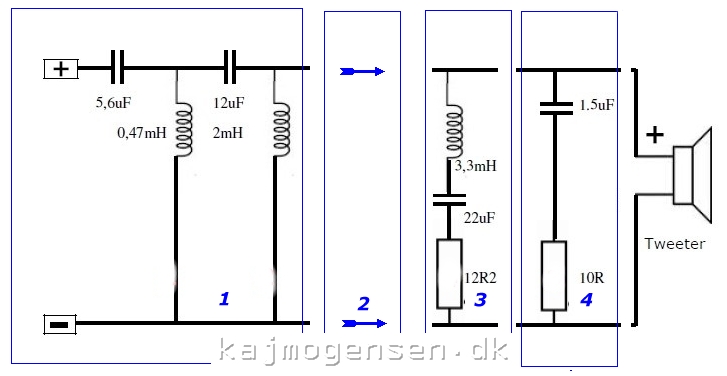

OK. Her er en revision af filteret, så rækkefølgen er fulgt i forhold til dit ønske. Jeg har brudt det op i stykker. Rækkefølgen af 3) og 4) er ellers ligegyldig, da der er tale om to parallelt koblede seriefiltre. Lpad er udeladt da niveauregulering i konstruktionen filteret er lavet til er unødvendig. Eller skal det indsættes i 2).

Efter at have hylet til månen i flere dage, fik jeg jo ovenstående svar...nå ja, så måtte jeg jo selv gøre arbejdet :whistle:

Så det endte med, at jeg fik samlet dette delfilter i går, og er nok det mest vellykket jeg har lavet i et proces (og nogen sinde, til nu).
Der er nogle få stumper som skal byttes, men lige nu er jeg meget tilfreds med resultatet, så det er :woohoo: :silly:

Jeg forsøger at lave billed-opload, men får ikke tilladelse, kan ihvertfald ikke se det !...

Nå, delfiltret er lavet som et 4-trins, efter reglen med delfiltret først, L-Pad, Notch og Zobel.

Kigger du først på diagrammet fra højre mod venstre består det af højttalerenheden, som skal udgøre en frekvensuafhængig belastning (eksempelvis 6 ohm) for at filteret fra venstre mod højre kan beregnes og fungere. Komponenterne skal jo have helt andre værdier hvis enhedens impedans er 4 eller 8 ohm.

Derfor er det vigtigt at korrigere enheden med Zobel- og Notch-filtre. Og Stiv, du er nødt til at have målegrejet på plads i den proces. Især Notch-filtret skal ramme Bulls Eye for ellers kan du gøre mere skade end gavn ved at bruge et Notch-filter fra én enhed på en hel anden. Filteret på diagrammet er lavet til den tidligere viste ScanSpeak enhed og Notch-filteret kan ikke bruges til andre enheder uden at ændre alle tre komponenter det består af.

Opsummering af processen.
1. Sektion 3 og 4 arbejder sammen med enheden, så dens impedans bliver den samme ud over hele dens arbejdsområde.
2. Filteret sektion 1 konstrueres til enhedens impedans efter korrektionen.
3. Sektion 2 . Lpad eller faste modstande tilpasset impedansen indsættes til at dæmpe niveauet, hvis det er nødvendigt.

Rolig nu Kaj, det er gjort på den rigtige måde...når jeg kan oploade, vil jeg da poste en tegning af "mit" delfilter.

Jeg er kommet til at tænke på, at delfiltret til Jern14, er et godt udgangspunkt til at bygge en stativ-højttaler med en lidt større bas-enhed (bare en tanke).

stiv skrev: Rolig nu Kaj, det er gjort på den rigtige måde...når jeg kan oploade, vil jeg da poste en tegning af "mit" delfilter.

Jeg er kommet til at tænke på, at delfiltret til Jern14, er et godt udgangspunkt til at bygge en stativ-højttaler med en lidt større bas-enhed (bare en tanke).

Må vi så se det filter

(Nielsen, du glemmer at kigge PB)

Ribbontweeter skrev:
(Nielsen, du glemmer at kigge PB)

For hunden da du har ret.
Undskyld til alle, som ikke har hørt fra mig :blush:

Ribbontweeter skrev:

stiv skrev: Rolig nu Kaj, det er gjort på den rigtige måde...når jeg kan oploade, vil jeg da poste en tegning af "mit" delfilter.

Jeg er kommet til at tænke på, at delfiltret til Jern14, er et godt udgangspunkt til at bygge en stativ-højttaler med en lidt større bas-enhed (bare en tanke).

Må vi så se det filter

Jeg får ikke lov til at oploade billeder i nu, så vi må vente med tålmodighed på tilladelse :blink: :silly: :whistle:

Nielsen skrev:

Ribbontweeter skrev:
(Nielsen, du glemmer at kigge PB)

For hunden da du har ret.
Undskyld til alle, som ikke har hørt fra mig :blush:

Ingen skade sket...er vandt til at blive overset, glemt, ignoreret :woohoo:

stiv skrev:

Ribbontweeter skrev:

stiv skrev: Rolig nu Kaj, det er gjort på den rigtige måde...når jeg kan oploade, vil jeg da poste en tegning af "mit" delfilter.

Jeg er kommet til at tænke på, at delfiltret til Jern14, er et godt udgangspunkt til at bygge en stativ-højttaler med en lidt større bas-enhed (bare en tanke).

Må vi så se det filter

Jeg får ikke lov til at oploade billeder i nu, så vi må vente med tålmodighed på tilladelse :blink: :silly: :whistle:

Jeg kan da ellers fint oploade billeder ? Er der andre der ikke kan ?

Ribbontweeter skrev:
Jeg kan da ellers fint oploade billeder ? Er der andre der ikke kan ?

Bilag ikke fundet

Nå da, du er sgu også så dygtig Så må jeg jo forsøge igen :arrow:
Yes, der er der jo et opload :woohoo:

Som det jo fremgår med stor tydelighed, er der ikke råd til et strømlinet udvalg af cap, modstande og spoler i den absolutte top-klasse, der er endda sikkert nogle som kan blive helt :sick: af at se på det :woohoo:

Min back-op bunke, rummede ikke alle dele 100%, så der kommer de sidste stumper fra HiFi Collitive, en gang i næste uge (glæder mig). Men det har nu været samlet i 2-3 dage, og der er absolut vellyd. Den del som er i det blå felt, på tegningen her under... Jeg ved ikke vad man vil kalde den !... Leger jeg med løbende, på noget musik er den unødvendigt, og på andet er den "lige i øjet".

Hhmmm, jeg får ikke lov til at oploade flere "Bilag"
Har lige set, at der en fejl på tegningen...diskanten er IKKE koblet i modfase.

Mon der "kun" er plads til 2,9 mb pr indlæg ?
Det må være til at finde ude af.

Ribbontweeter skrev: Mon der "kun" er plads til 2,9 mb pr indlæg ?
Det må være til at finde ude af.

Har lige forsøgt med 6 stk af dem her og det gik fint, så hvorfor du ikke kan få lov aner jeg ikke.

Der er nogen der bare kan (som dig fx), og så er der dem som er fumle-fingret (som mig)
